Артикул:
ST-1224

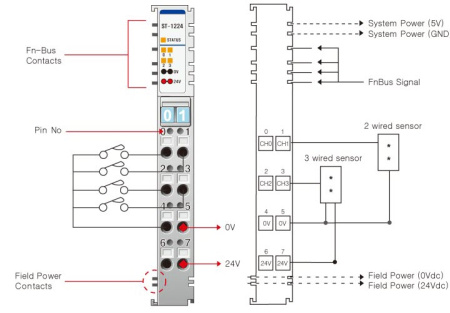

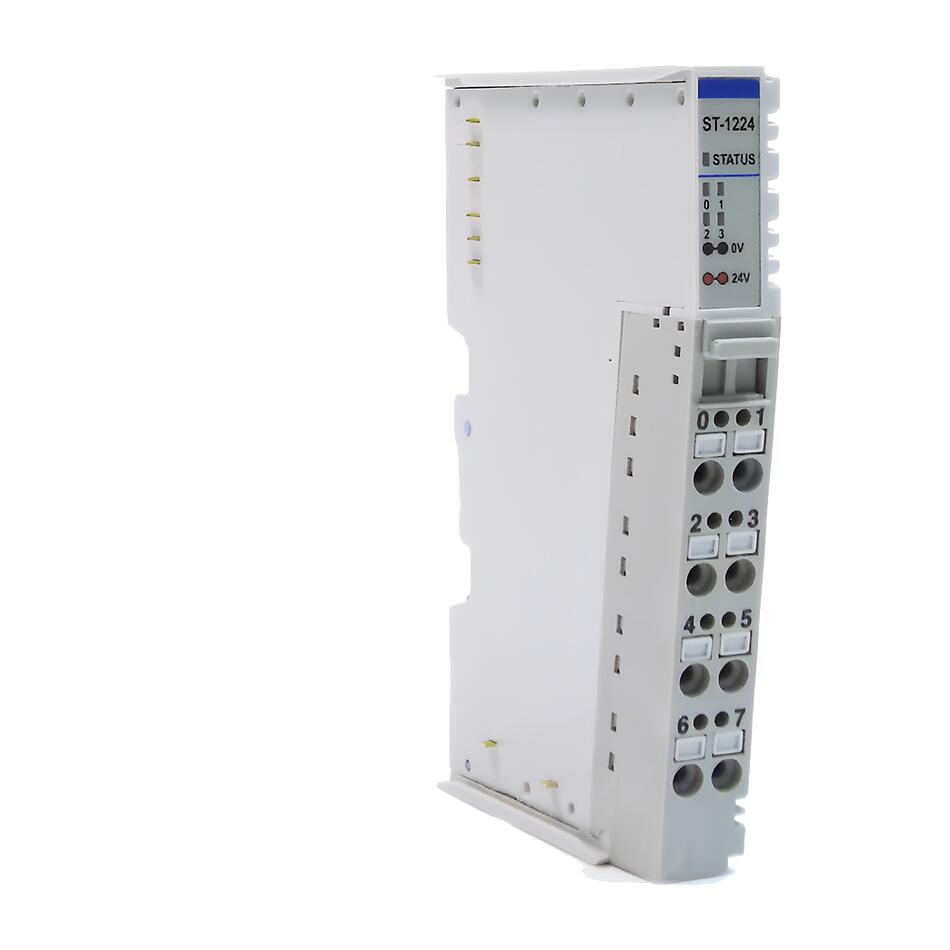

Модуль ввода дискретных сигналов ST-1224 серии S принимает четыре сигнала 12/24 В DC по схеме Source. Подключение выполнено через RTB 8; модуль применялся с кнопками, концевыми выключателями и датчиками.
ST-1224 относится к снятой с производства серии S. CREVIS в России поддерживает ранее установленное оборудование, однако для новых проектов и замены следует рассматривать функциональные аналоги из актуальных серий G и M.
ST-1224 относится к снятой с производства серии S. CREVIS в России поддерживает ранее установленное оборудование, однако для новых проектов и замены следует рассматривать функциональные аналоги из актуальных серий G и M.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Дискретный ввод
Количество каналов
—
4
Тип сигнала
—
12 В (DC), 24 В (DC)
Тип разъема
—
RTB 8
Тип подключения
—
1-проводное (Source)
Все характеристики
Характеристики входов
| Количество каналов | 4 канала (Source, с общим "+") |
| Индикация |
4 зелёных индикатора статуса канала и 1 индикатор статуса модуля |
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 10.2 В ~ 28.8 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 5 В DC |
| Ток (логический "1") | до 6 мА на канал при 28.8 В DC |
| Время запаздывания |
с "0" на "1": не более 3 мс с "1" на "0": не более 3 мс |
| Время "антидребезга" | 1.5 мс (номин.) |
| Входное сопротивление (номин.) | 5.1 кОм |
| Общие контакты | 4 контакта (0 В и 24 В) |
Базовые характеристики
| Рассеиваемая мощность | 35 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 11 ~ 28.8 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Дискретный ввод
Количество каналов
4
Тип сигнала
12 В (DC), 24 В (DC)
Тип разъема
RTB 8
Тип подключения
1-проводное (Source)
Горячая замена
?
Hot backup
Не поддерживается
