Артикул:
ST-121F

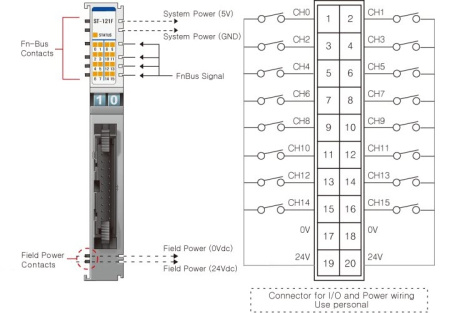

Модуль дискретного ввода ST-121F серии S рассчитан на 16 каналов 12/24 В DC по схеме Sink. Разъем IDC 20 предназначен для компактного многоканального подключения дискретных цепей.
Выпуск серии S прекращен. CREVIS в России продолжает техническое сопровождение работающих модулей, а для нового оборудования вместо ST-121F рекомендуется подобрать совместимое по параметрам решение серии G или M.
Выпуск серии S прекращен. CREVIS в России продолжает техническое сопровождение работающих модулей, а для нового оборудования вместо ST-121F рекомендуется подобрать совместимое по параметрам решение серии G или M.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Дискретный ввод
Количество каналов
—
16
Тип сигнала
—
12 В (DC), 24 В (DC)
Тип разъема
—
IDC 20
Тип подключения
—
1-проводное (Sink)
Все характеристики
Характеристики входов
| Количество каналов | 16 каналов (Sink, с общим "-") |
| Индикация |
16 зелёных индикаторов статуса канала и 1 индикатор статуса модуля |
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 10.2 В ~ 28.8 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 5 В DC |
| Ток (логический "1") | до 6 мА на канал при 28.8 В DC |
| Время запаздывания |
с "0" на "1": не более 3 мс с "1" на "0": не более 3 мс |
| Время "антидребезга" | 1.5 мс (номин.) |
| Входное сопротивление (номин.) | 5.1 кОм |
| Общие контакты | 4 контакта (0 В и 24 В) |
Базовые характеристики
| Рассеиваемая мощность | 45 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 11 ~ 28.8 В DC |
| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Дискретный ввод
Количество каналов
16
Тип сигнала
12 В (DC), 24 В (DC)
Тип разъема
IDC 20
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
