Артикул:
GT-123F

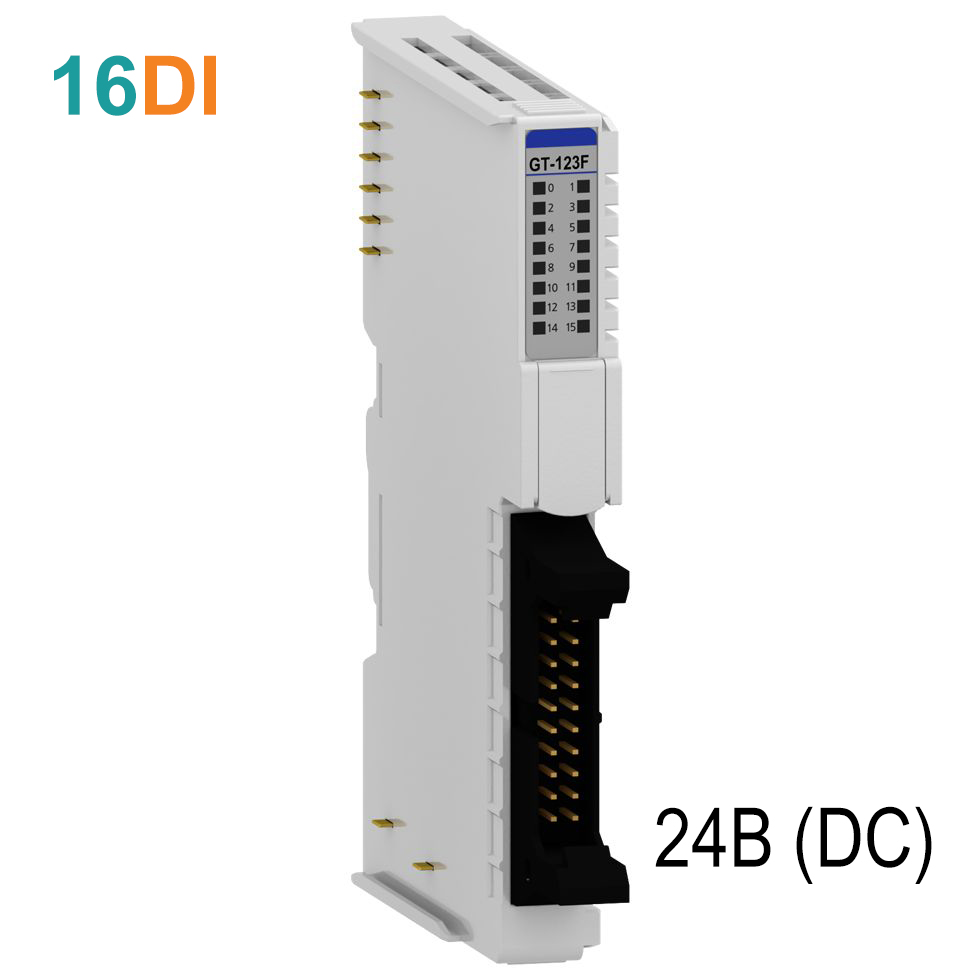

Модуль дискретного ввода GT-123F серии G содержит 16 универсальных каналов 24 В DC для схем Sink и Source. Разъем IDC 20 удобен при использовании готовых кабельных сборок, а время реакции входов составляет 0,3 мс.
GT-123F выбирают для компактных многоканальных станций с большим количеством дискретных датчиков. При комплектации следует учитывать тип разъема, схему входных цепей и совместимость модуля с ПЛК серии G.
GT-123F выбирают для компактных многоканальных станций с большим количеством дискретных датчиков. При комплектации следует учитывать тип разъема, схему входных цепей и совместимость модуля с ПЛК серии G.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Дискретный ввод
Количество каналов
—
16
Тип сигнала
—
24 В (DC)
Ток потребления, мА
—
50
Тип разъема
—
IDC 20
Все характеристики
Характеристики входов
| Количество каналов | 16 каналов (Универсальные) |
| Индикация | 16 зелёных индикаторов статуса канала |
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 15 В ~ 28.8 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 9.3 В DC при 25℃ |
| Ток (логический "1") | до 3 мА на канал при 30 В DC |
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
| Время "антидребезга" | Настраивается, до 10 мс |
| Входное сопротивление (номин.) | 10.2 кОм |
| Общие контакты | 2 контакта (Универсальные) |
Базовые характеристики
| Рассеиваемая мощность | 50 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 30 В DC Рассеиваемая мощность: 0 мА при 24 В DC |
| Подключение | разъём IDC 20 (AWG 22) |
| Вес | 52 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Дискретный ввод
Количество каналов
16
Тип сигнала
24 В (DC)
Ток потребления, мА
50
Тип разъема
IDC 20
Тип подключения

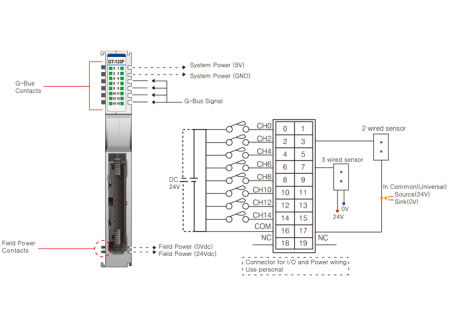

1-проводное (Sink), 1-проводное (Source)
Горячая замена
?
Hot backup
Не поддерживается
Резервирование
Не поддерживается
