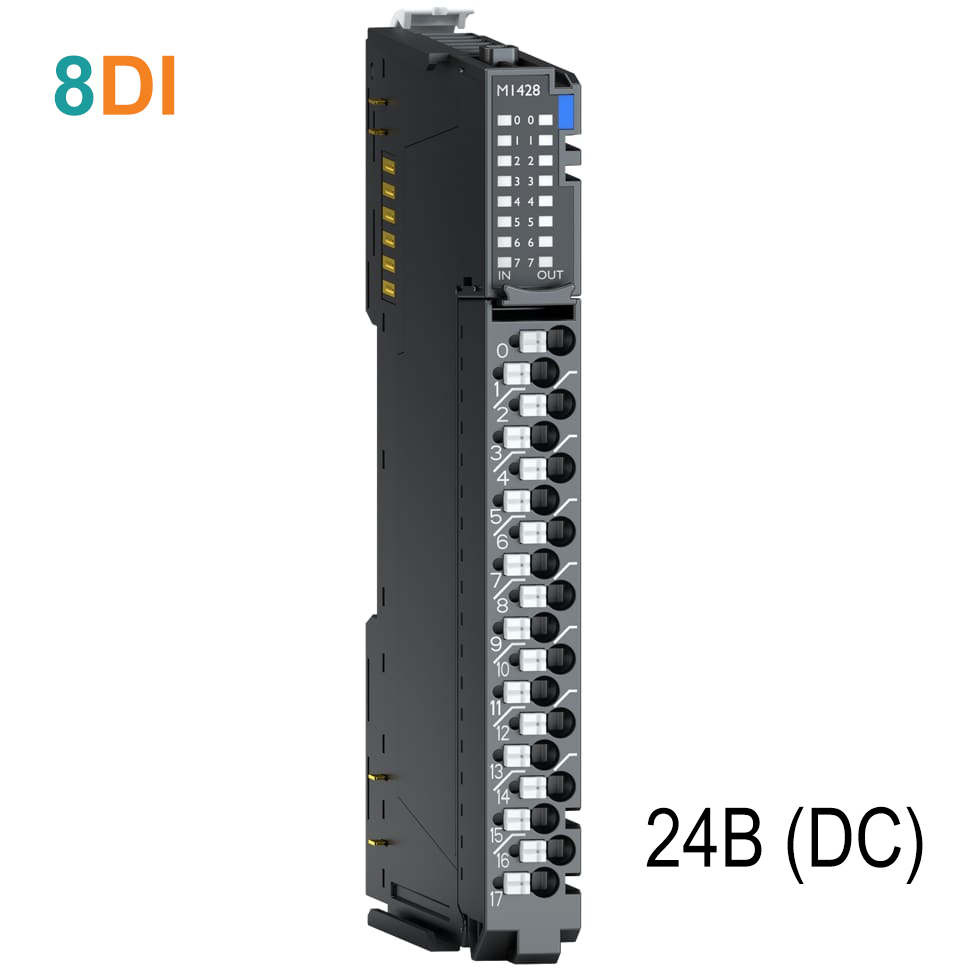

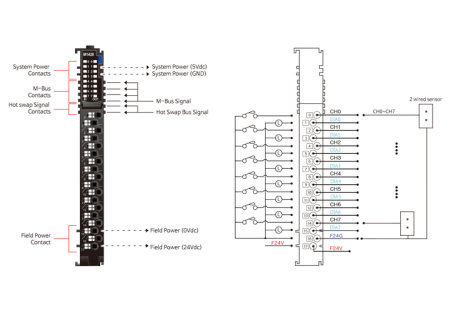

Артикул:
M1428
Характеристики входов
Характеристики выходов
| Количество каналов | 8 каналов (Source, с общим "+") |
| Индикация | 8 зелёных индикаторов статуса канала |
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 9 В ~ 28.8 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 6 В DC при 25℃ |
| Ток (логический "1") | до 3.1 мА на канал при 28.8 В DC |
| Время запаздывания |
с "0" на "1": не более 0.2 мс с "1" на "0": не более 0.4 мс |
| Время "антидребезга" | Настраивается, до 10 мс |
| Входное сопротивление (номин.) | 14.8 кОм |
| Общие контакты | 2 контакта (0 В и 24 В) |
Характеристики выходов
| Количество каналов | 8 каналов (Source, с общим "+") |
| Индикация | 8 зелёных индикаторов статуса канала |
|
Выходное напряжение (логический "1") |
24 В DC (номин.) 15 В ~ 28.8 В DC |
|
Падение напряжения (логический "1") |
0.5 В DC при 25℃ |
| Ток (логический "1") | 1 мА на канал |
| Время запаздывания |
с "0" на "1": не более 0.1 мс с "1" на "0": не более 0.3 мс |
| Токовая нагрузка | не более 0.5 А на канал / 4 А на модуль |
| Защита |
Лимит перегрузки по току: 1.9 А на канал при 25 °C Отключение при перегреве: 175 °C Защита от короткого замыкания |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 45 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания : 24 В DC (номин.) Диапазон напряжений : 15 ~ 28.8 В DC Рассеиваемая мощность : 40 мА при 24 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 72 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Дискретный ввод M1xxx, M-серия.pdf / PDF 1.12MB
1/1
—
Серия
Серия M
Тип модуля
Дискретный ввод, Дискретный вывод
Количество каналов
8
Тип сигнала
24 В (DC)
Тип разъема
RTB 18
Тип подключения
1-проводное (Source)
Горячая замена
?
Hot backup
Поддерживается
