Артикул:

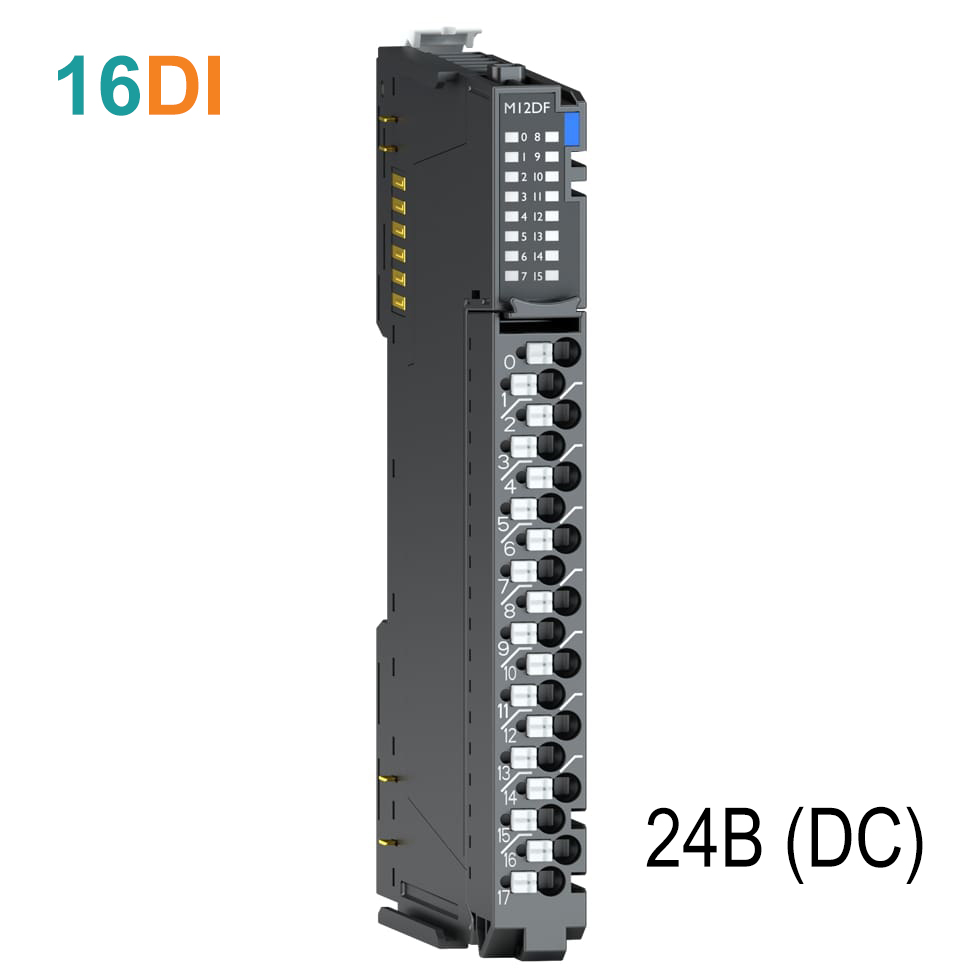

M12DF
Характеристики входов
| Количество каналов | 16 каналов (Универсальные) |
| Индикация | 16 зелёных индикаторов статуса канала |
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 9 В ~ 28.8 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 6 В DC при 25℃ |
| Ток (логический "1") | до 3.05 мА на канал при 28.8 В DC |
| Время запаздывания |
с "0" на "1": не более 0.5 мс с "1" на "0": не более 0.5 мс |
| Время "антидребезга" | Настраивается, до 10 мс |
| Входное сопротивление (номин.) | 14.9 кОм |

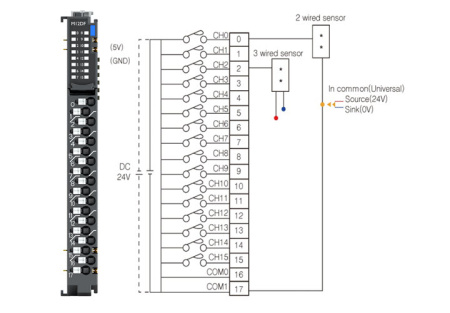

| Общие контакты | 2 контакта (Универсальные) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 40 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 28.8 В DC Рассеиваемая мощность: 40 мА при 28.8 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Дискретный ввод M1xxx, M-серия.pdf / PDF 1.12MB
1/1
—
Серия
Серия M
Тип модуля
Дискретный ввод
Количество каналов
16
Тип сигнала
24 В (DC)
Ток потребления, мА
50
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Поддерживается
