Артикул:
GT-447F

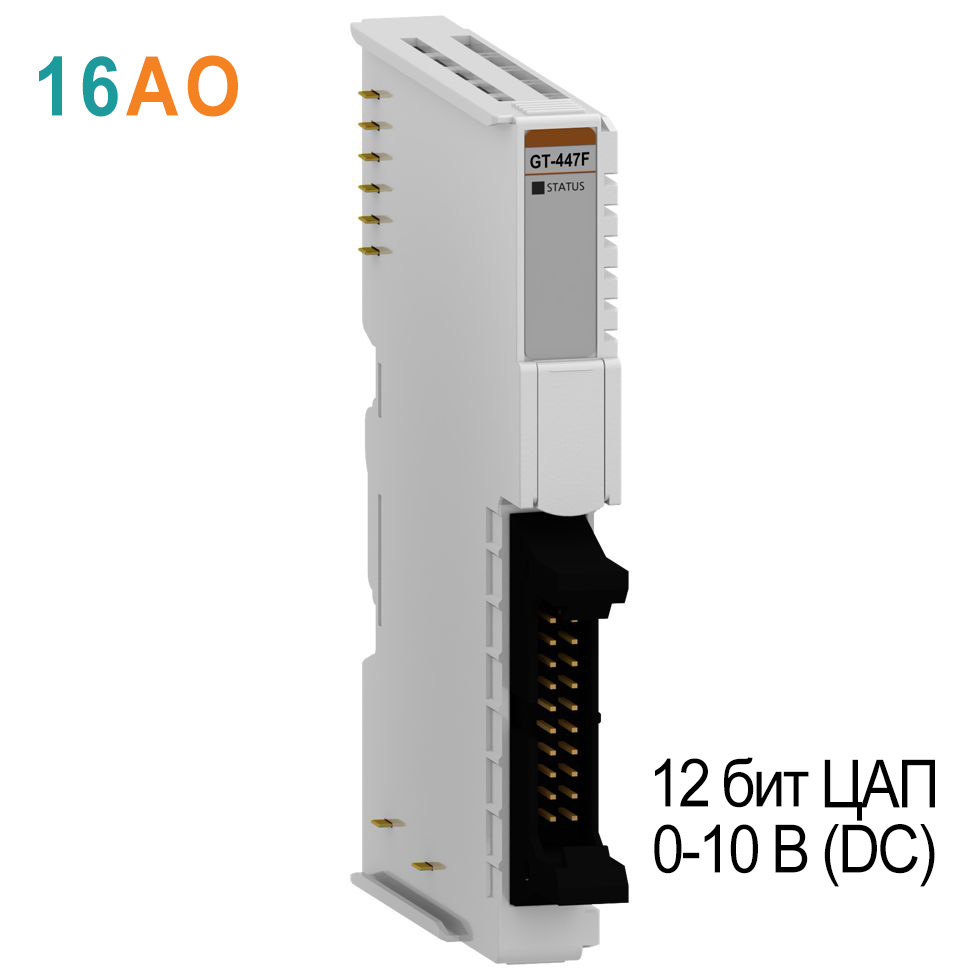

Модуль аналогового вывода GT-447F серии G предназначен для формирования 16 аналоговых сигналов 0...10 В DC. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 18. Допустимая нагрузка: не менее 2 кОм. Погрешность при 25 °C составляет ±0,1% полной шкалы.
Выход 0...10 В используют для задания скорости, положения, мощности или другой уставки частотным преобразователям, приводам, клапанам и регуляторам. При подборе учитывают требуемый тип сигнала, число контуров управления, разрешение ЦАП, параметры принимающего входа и конструкцию клеммника.
Выход 0...10 В используют для задания скорости, положения, мощности или другой уставки частотным преобразователям, приводам, клапанам и регуляторам. При подборе учитывают требуемый тип сигнала, число контуров управления, разрешение ЦАП, параметры принимающего входа и конструкцию клеммника.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Аналоговый вывод
Количество каналов
—
16
Диапазон измерений
—
0...10 В
Ток потребления, мА
—
30
Тип разъема
—
RTB 18
Все характеристики
Характеристики выходов
| Количество каналов | 16 каналов (Несимметричный, с общей землей) |
| Индикация | 1 зелёный индикатор статуса шины G-Bus |
| Тип выходного сигнала | 0 ~ 10 В DC |
| Разрешение (точность) | 12 бит ЦАП: 2.44 мВ/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при -40 °С, 60 °С |
| Сопротивление нагрузки | не менее 2 кОм |
| Диагностика |
Диагностика отключения полевого питания: индикатор мигает зелёным Код ЦАП не задан: индикатор соотв. канала не горит Код ЦАП задан: индикатор на соотв. канале горит зелёным |
| Время преобразования | 0.4 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 150 мА при 24 В DC |
| Подключение | Макс. сечение проводов 0.75 мм2 (AWG 18) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Аналоговый вывод
Количество каналов
16
Диапазон измерений
0...10 В
Ток потребления, мА
30
Тип разъема
RTB 18
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
12 бит АЦП
Резервирование
Не поддерживается
