Артикул:
GT-4334

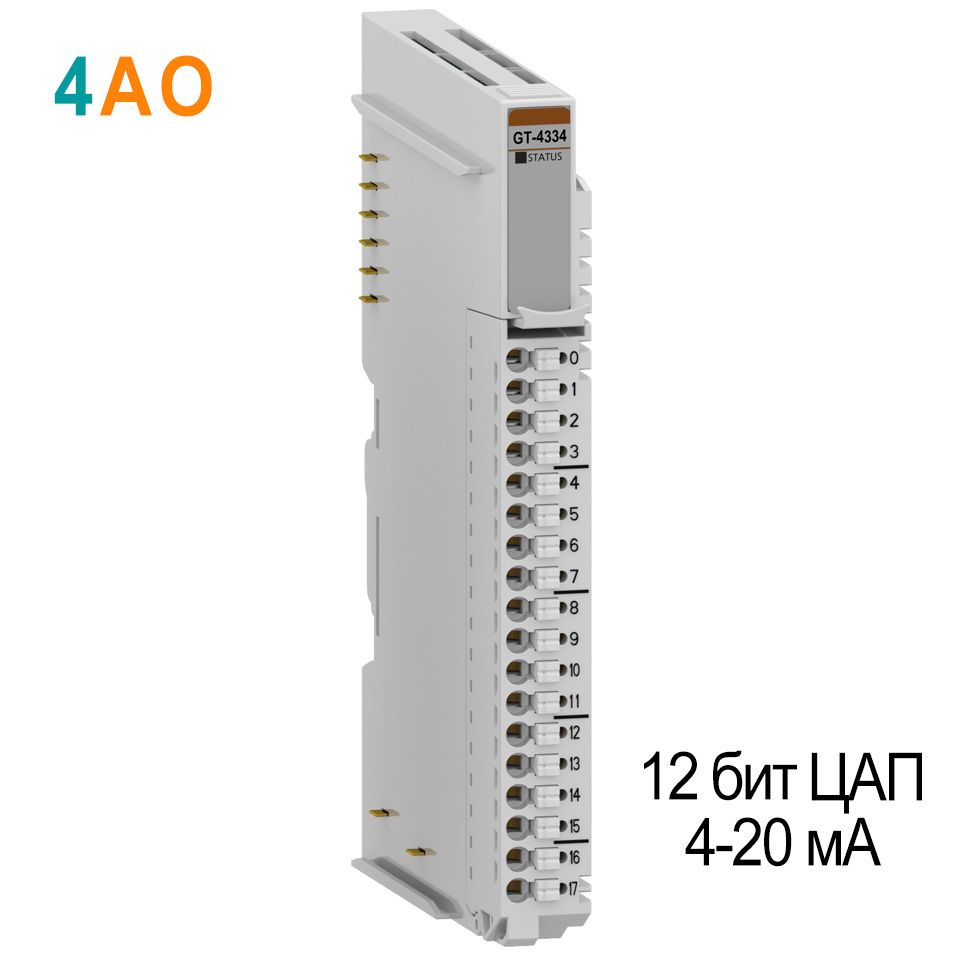

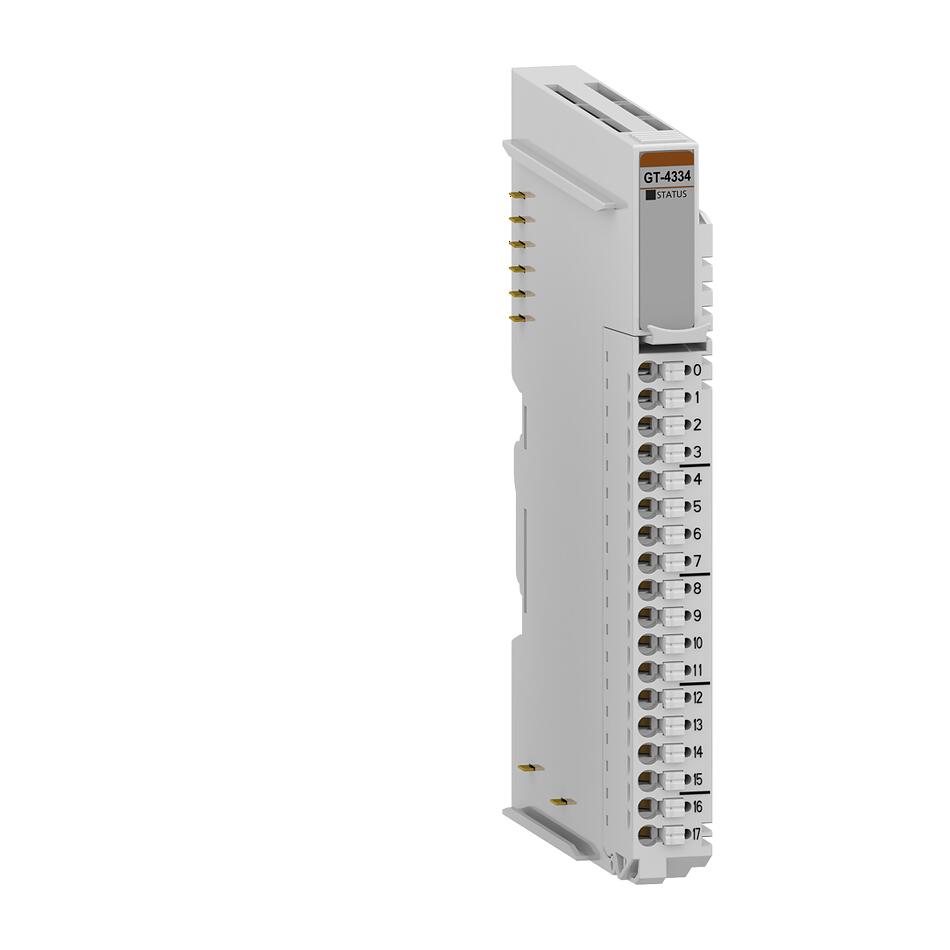

Модуль вывода аналоговых сигналов GT-4334 относится к серии G и рассчитан на 4 канала аналогового управления в диапазоне 4...20 мА. Разрешение ЦАП составляет 12 бит; подключение полевых цепей выполняется через RTB 18. Допустимая нагрузка: 550...750 Ом. Погрешность при 25 °C составляет ±0,1% полной шкалы.
Такой сигнал применяют для задания уставок частотным преобразователям, позиционерам регулирующих клапанов, приводам и регуляторам мощности; нижняя граница 4 мА позволяет отличать рабочий ноль от обрыва линии. При подборе учитывают совместимость диапазона с исполнительным устройством, количество выходов, разрядность преобразования, сопротивление нагрузки и способ подключения.
Такой сигнал применяют для задания уставок частотным преобразователям, позиционерам регулирующих клапанов, приводам и регуляторам мощности; нижняя граница 4 мА позволяет отличать рабочий ноль от обрыва линии. При подборе учитывают совместимость диапазона с исполнительным устройством, количество выходов, разрядность преобразования, сопротивление нагрузки и способ подключения.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Аналоговый вывод
Количество каналов
—
4
Тип разъема
—
RTB 18
Горячая замена
?
Hot backup
—
Не поддерживается
Разрешение (точность)
—
12 бит АЦП
Все характеристики
Характеристики выходов
| Количество каналов | 4 канала (Несимметричные, неизолированные между каналами) |
| Индикация | 1 зелёный индикатор статус шины G-Bus. |
| Тип выходного сигнала | 4 ~ 20 мА |
| Разрешение (точность) | 12 бит ЦАП: 3.91 мкА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.2% от полной шкалы при 25 °С ±0.3% от полной шкалы при -40 °С, 70 °С |
| Сопротивление нагрузки | не менее 550 Ом, не более 750 Ом |
| Диагностика |
Диагностика отключения полевого питания: индикатор мигает зелёным |
| Время преобразования | 0.15 мс / все каналы |
| Калибровка | Не требуется |

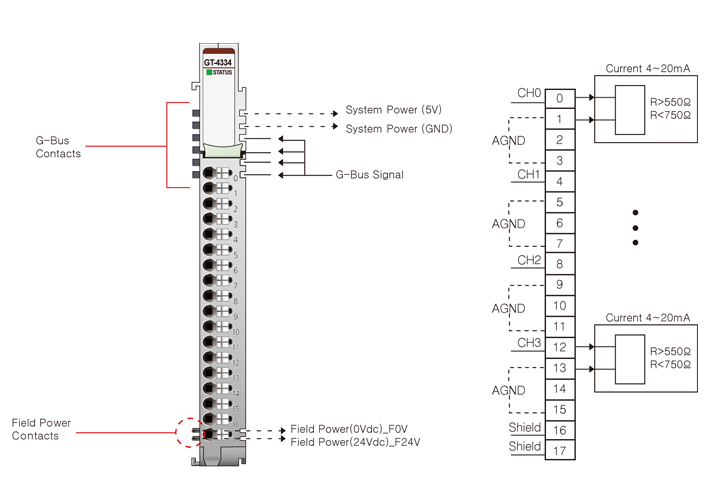

| Общие контакты | 10 контактов (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 110 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 109 мм x 70 мм |
Техническое описание:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Аналоговый вывод
Количество каналов
4
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
12 бит АЦП
Резервирование
Не поддерживается
