Артикул:
GT-4214

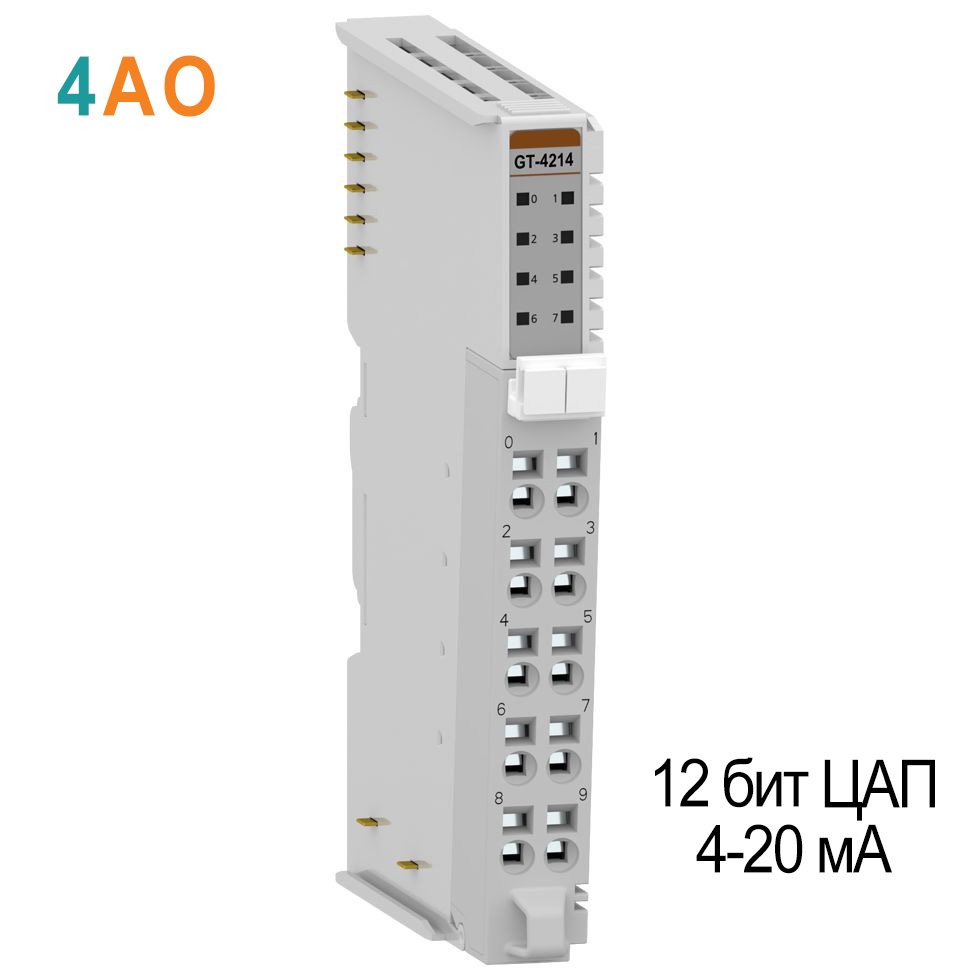

Модуль аналогового вывода GT-4214 серии G формирует унифицированный токовый сигнал 4...20 мА по четырем несимметричным каналам. Разрешение ЦАП составляет 12 бит, время преобразования всех каналов 0,15 мс, допустимое сопротивление нагрузки не более 250 Ом. Предусмотрены диагностика полевого питания и индикация заданного кода ЦАП. GT-4214 подключается через RTB 10 и подходит для управления клапанами, приводами и аналоговыми регуляторами.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G - без горячей замены
Тип модуля
—
Аналоговый вывод
Количество каналов
—
4
Диапазон измерений
—
4...20 мА
Ток потребления, мА
—
30
Тип разъема
—
RTB 10
Все характеристики
Характеристики выходов

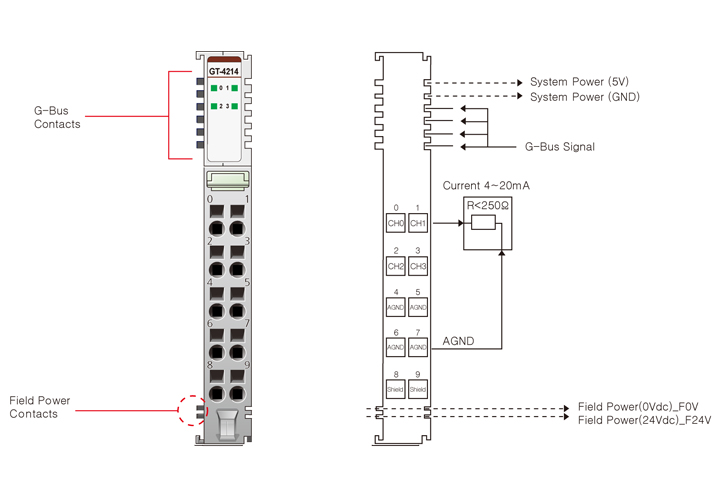

| Количество каналов | 4 канала (Несимметричный, с общей землей) |
| Индикация | 4 зелёных индикатора статуса канала |
| Тип выходного сигнала | 4 ~ 20 мА |
| Разрешение (точность) | 12 бит ЦАП: 3.91 мкА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при -40 °С, 70 °С |
| Сопротивление нагрузки | не более 250 Ом |
| Диагностика |
Диагностика отключения полевого питания: индикатор мигает зелёным Код ЦАП не задан: индикатор соотв. канала не горит Код ЦАП задан: индикатор на соотв. канале горит зелёным |
| Время преобразования | 0.15 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 4 контакта (AGND) |
Базовые характеристики
| Ток потребления | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Ток потребления: 80 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G - без горячей замены
Тип модуля
Аналоговый вывод
Количество каналов
4
Диапазон измерений
4...20 мА
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
12 бит АЦП
Ширина, мм
12
Глубина, мм
70
Высота, мм
99
