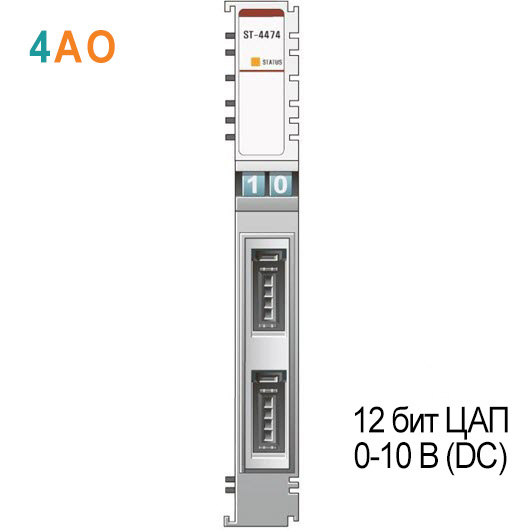

Артикул:
ST-4474
Характеристики выходов
| Количество каналов | 4 канала (Несимметричный, с общей землей) |
| Индикация |
1 индикатор статуса модуля |
| Тип выходного сигнала | 0 ~ 10 В DC |
| Разрешение (точность) | 12 бит ЦАП: 2.44 мкА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при -20 °С, 60 °С |
| Сопротивление нагрузки | не менее 200 кОм |
| Время преобразования | 1.2 мс / все каналы |
| Калибровка | Не требуется |

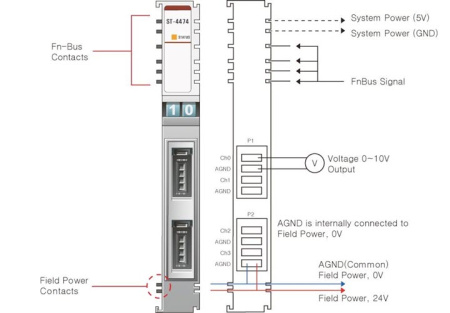

| Общие контакты | 4 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 60 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 20 ~ 26 В DC Рассеиваемая мощность: 80 мА при 24 В DC |
| Подключение | Разъём 3M Mini-Clamp (AWG 22) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый вывод
Количество каналов
4
Диапазон измерений
0...10 В
Тип разъема
3M Mini-Clamp
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
12 бит АЦП
