Артикул:

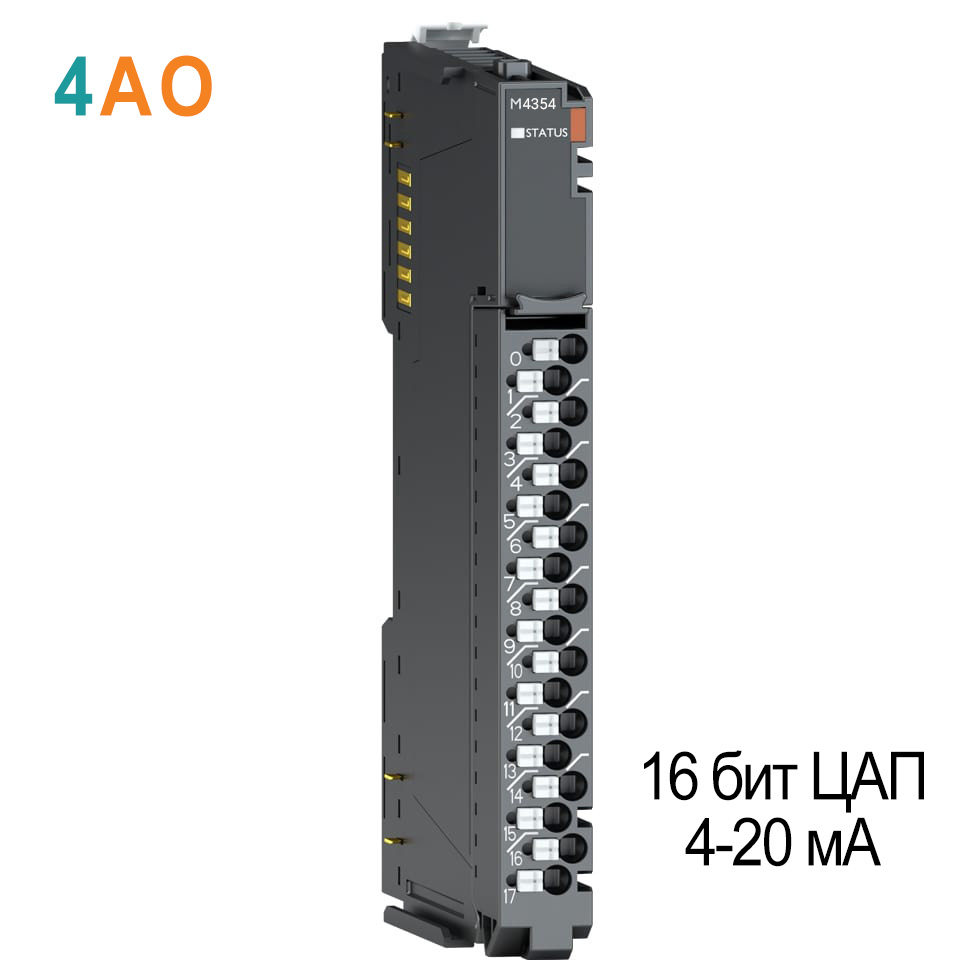

M4354
| Основные характеристики | |
| Модель | M4354 |
| Характеристики выводов | |
| Количество выводов | 4 несимметричных канала |
| Индикация | 1 зеленый светодиод статуса |
| Разрешение выхода | 16 бит (включая знак) |
| 15 бит: 0.49мкА/бит | |
| Выходной сигнал | 4~20 мА |
| Формат данных | 16-битное целое со знаком (используется дополнительный код) |
| Погрешность модуля | ±0.1% полной шкалы при температуре окружающей среды 25℃ |
| ±0.3% полной шкалы во всем диапазоне рабочих температур окружающей среды | |
| Сопротивление нагрузки | 250..550 Ом |
| Диагностика | Полевое питание отсутствует: светодиод мигает |
| Полевое питание в наличии: светодиод горит | |
| Время преобразования | Макс. 200 мксек / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 10 контактов AGND, соединенных с 0 В полевого питания |
| Общие характеристики | |
| Потребление | Макс. 30 мА при 5.0 В DC |
| Гальваническая изоляция | Входы к логике: Да |
| Полевое питание: Нет | |
| Полевое питание | Номинальное напряжение: 24 В DC |
| Диапазон напряжений: 18 ~ 28.8 В DC | |
| Потребление по полевой шине: 80 мА при 24 В | |
| Сечение провода | Макс. 1.3 мм2 (AWG16) |
| Масса | 70 г. |
| Габариты (Ш х В х Г) | 12 x 110 x 75 мм |
| Горячая замена | Да |
| Параметры окружающей среды | |
| Рабочая температура | -25…+60 град.С |
| Рекомендуемая рабочая температура | -25…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5% ~ 90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
