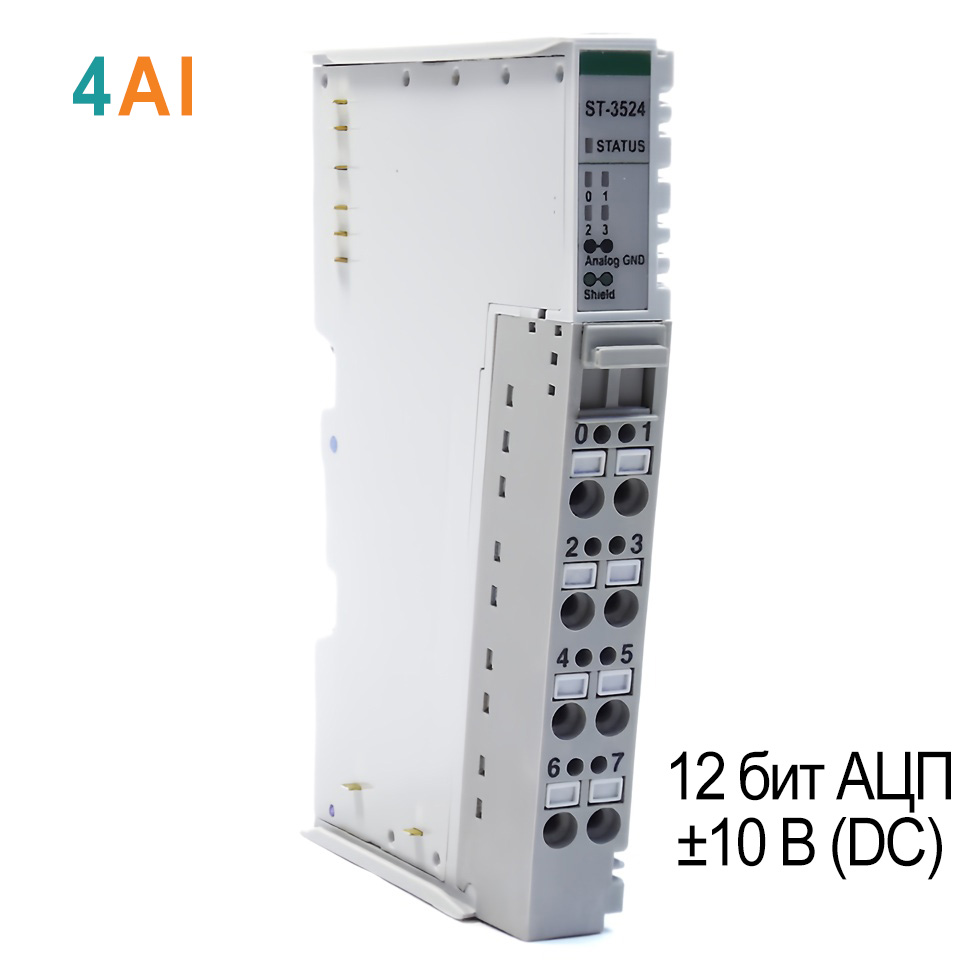

ST-3524 Аналоговый ввод, 4AI, ±10 В (DC), 12 бит АЦП, RTB 8

Артикул: ST-3524

Модуль аналогового ввода ST-3524 серии S преобразует сигналы напряжения ±10 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через RTB 8.
Модель применяют для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Цена по запросу

Наличие по запросу

Краткое описание

Серия

—

Серия S

Тип модуля

—

Аналоговый ввод

Количество каналов

—

Диапазон измерений

—

-10...10 В

Тип разъема

—

RTB 8

Тип подключения

—

2-проводное (несим.)

Все характеристики

Характеристики входов

Количество каналов	4 канала (Несимметричный, с общей землей), без изоляции между каналами
Индикация	4 индикатора статуса канала и 1 индикатор статуса модуля
Тип входного сигнала	-10 ~ 10 В DC
Разрешение (точность)	12 бит АЦП: 4.88 мВ/бит
Формат данных	16-битное целое число (код АЦП)
Погрешность модуля	±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при 0°С, 60°С
Входное сопротивление	500 кОм
Время преобразования	4 мс / все каналы
Калибровка	Не требуется
Общие контакты	2 контакта (AGND)

Базовые характеристики

Рассеиваемая мощность	170 мА при 5 В DC
Гальваническая изоляция	Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции
Подключение	Макс. сечение проводов 2.0 мм² (AWG 14)
Вес	70 г
Габариты модуля	12 мм x 99 мм x 70 мм
