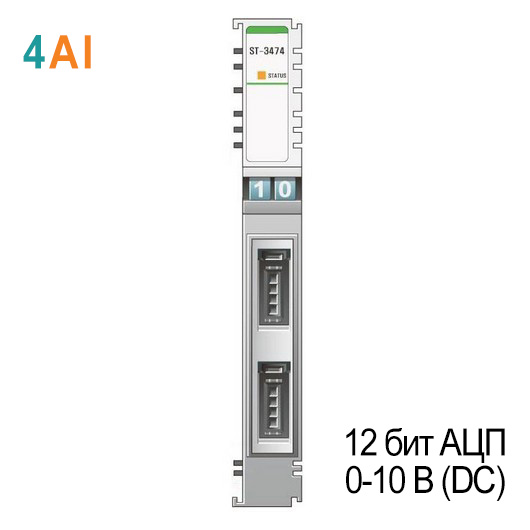

ST-3474 Аналоговый ввод, 4AI, 0-10 В (DC), 12 бит АЦП, 3M Mini-Clamp

Артикул: ST-3474

Модуль ввода аналоговых сигналов ST-3474 серии S преобразует сигналы напряжения 0...10 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через 3M Mini-Clamp.
Модуль подходит для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Цена по запросу

Наличие по запросу

Краткое описание

Серия

—

Серия S

Тип модуля

—

Аналоговый ввод

Количество каналов

—

Диапазон измерений

—

0...10 В

Тип разъема

—

3M Mini-Clamp

Тип подключения

—

2-проводное (несим.)

Все характеристики

Характеристики входов

Количество каналов	4 канала (Несимметричный, с общей землей), без изоляции между каналами
Индикация	1 индикатор статуса модуля
Тип входного сигнала	0 ~ 10 В DC
Разрешение (точность)	12 бит АЦП: 2.44 мВ/бит
Формат данных	16-битное целое число (код АЦП)
Погрешность модуля	±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -20°С, 60°С
Входное сопротивление	500 кОм
Время преобразования	4 мс / все каналы
Калибровка	Не требуется

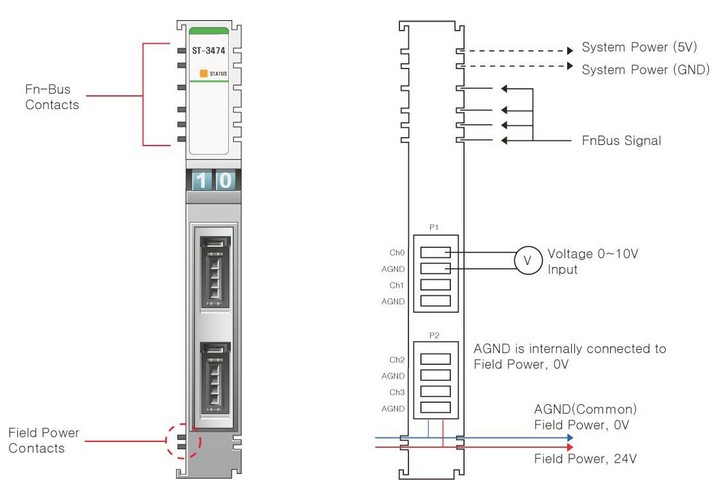

Общие контакты	4 контакта (AGND)

Базовые характеристики

Рассеиваемая мощность	80 мА при 5 В DC
Гальваническая изоляция	Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции
Полевое питание	Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 20 ~ 26 В DC Рассеиваемая мощность: 20 мА при 24 В DC
Подключение	Разъём 3M Mini-Clamp (AWG 22)
Вес	70 г
Габариты модуля	12 мм x 99 мм x 70 мм
