Артикул:
ST-3428

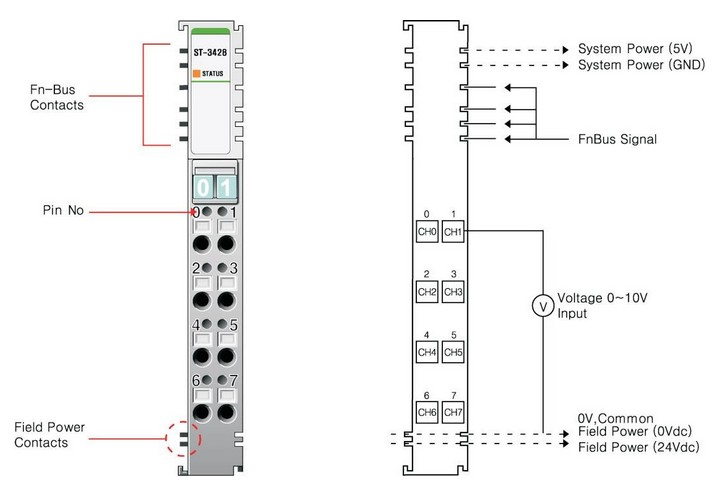

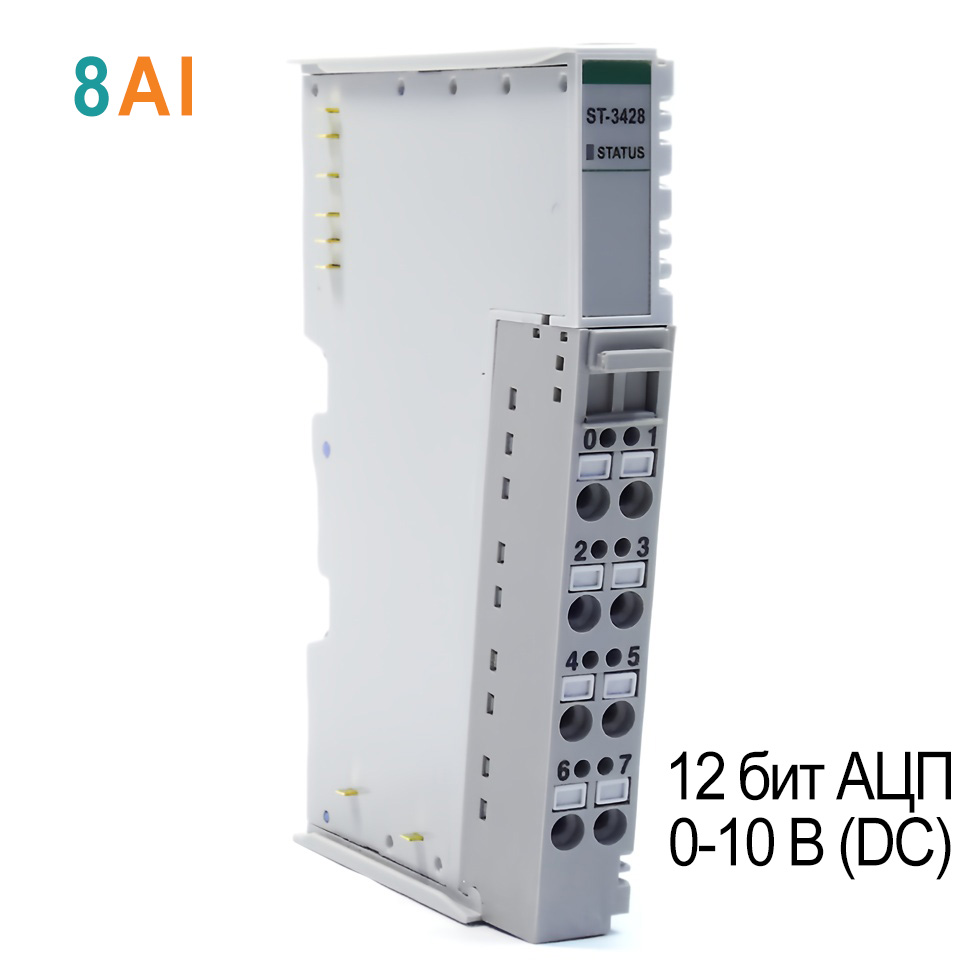

Модуль ввода аналоговых сигналов ST-3428 серии S преобразует сигналы напряжения 0...10 В DC через 8 каналов с несимметричным подключением. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через RTB 8.
Такое исполнение выбирают для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.
Такое исполнение выбирают для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства; CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S
Тип модуля
—
Аналоговый ввод
Количество каналов
—
8
Диапазон измерений
—
0...10 В
Тип разъема
—
RTB 8
Тип подключения
—
2-проводное (несим.)
Все характеристики
Характеристики входов
| Количество каналов | 8 каналов (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация |
1 индикатор статуса модуля |
| Тип входного сигнала | 0 ~ 10 В DC |
| Разрешение (точность) | 12 бит АЦП: 2.44 мВ/бит |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при 0°С, 60°С |
| Входное сопротивление | 500 кОм |
| Время преобразования | 4 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | Внешнее соединение |
Базовые характеристики
| Рассеиваемая мощность | 80 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 40 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
0...10 В
Тип разъема
RTB 8
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
