Артикул:
M3948

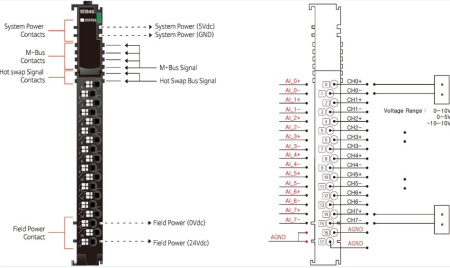

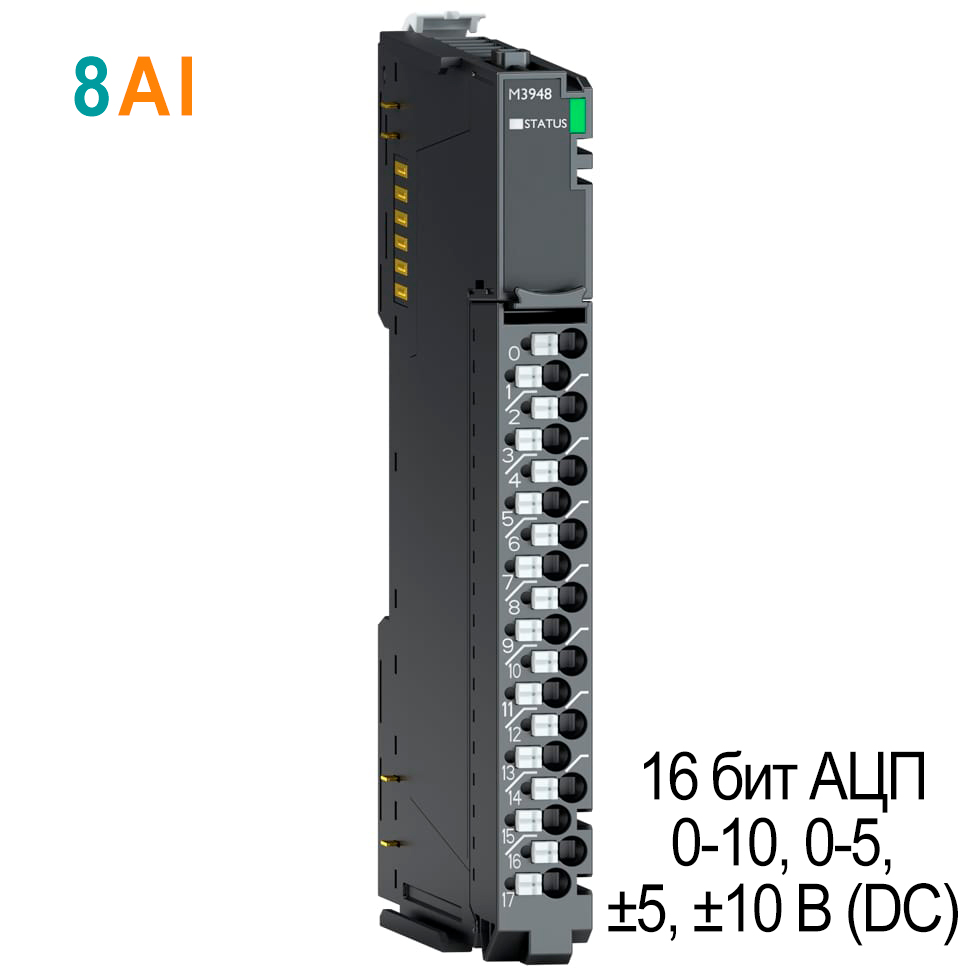

Модуль аналогового ввода M3948 серии M содержит 8 дифференциальных каналов для сигналов 0...10/0...5/±5/±10 В DC с разрешением 16 бит АЦП. Подключение выполняется через RTB 18, погрешность составляет ±0,1% полной шкалы при 25 °C, время преобразования 2,5 мс на все каналы. В системах автоматизации модуль используют для подключения к ПЛК датчиков и преобразователей с унифицированным выходом по напряжению. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции. При подборе учитывают число каналов, диапазон сигнала, разрядность АЦП, схему входов и тип разъема.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M - горячей заменой / hot swap
Тип модуля
—
Аналоговый ввод
Количество каналов
—
8
Диапазон измерений
—
-5...5 В, 0...5 В, -10...10 В, 0...10 В
Ток потребления, мА
—
200
Тип разъема
—
RTB 18
Все характеристики

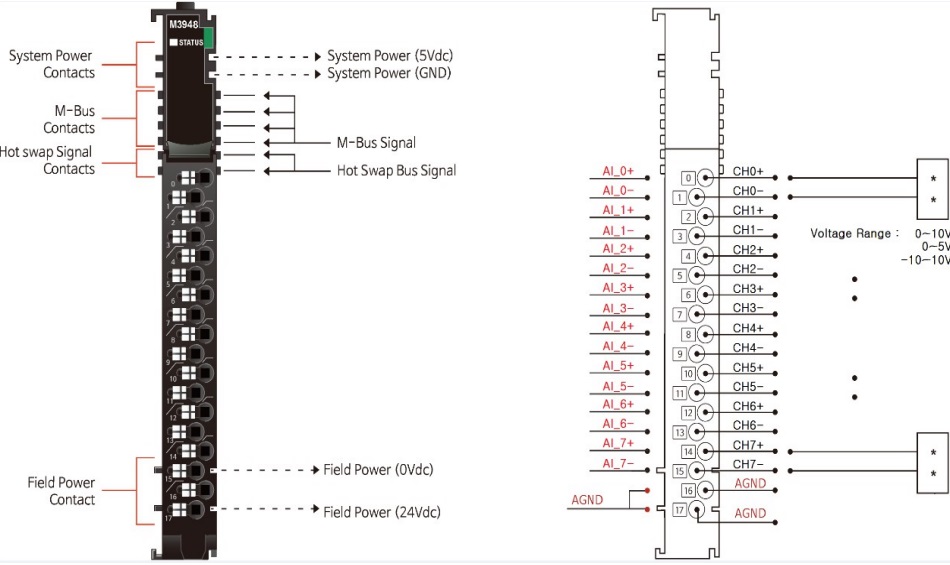

Характеристики входов
| Количество каналов | 8 каналов (Дифференциальный), без изоляции между каналами |
| Индикация | 1 зелёный индикатор статуса шины M-Bus |
| Тип входного сигнала | 0 ~ 10 В DC, 0 ~ 5 В DC, -10 ~ 10 В DC, -5 ~ 5 В DC |
| Разрешение (точность) |
16 бит АЦП (включая знак): 0.31 мВ/бит (для 0 ~ 10 В), 0.15 мВ/бит (для 0 ~ 5 В), 0.61 мВ/бит (для -10 ~ 10 В), 0.31 мВ/бит (для -5 ~ 5 В) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -25°С, 60°С |
| Входное сопротивление | 667 кОм |
| Диагностика |
Диагностика отключения полевого питания: индикатор статуса мигает зелёным |
| Время преобразования | 2.5 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Ток потребления | 200 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия M - горячей заменой / hot swap
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
-5...5 В, 0...5 В, -10...10 В, 0...10 В
Ток потребления, мА
200
Тип разъема
RTB 18
Тип подключения
2-проводное (диф.)
Горячая замена
?
Hot backup
Поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
16 бит АЦП
Ширина
12
Глубина
75
Высота
110
