Артикул:
M3918

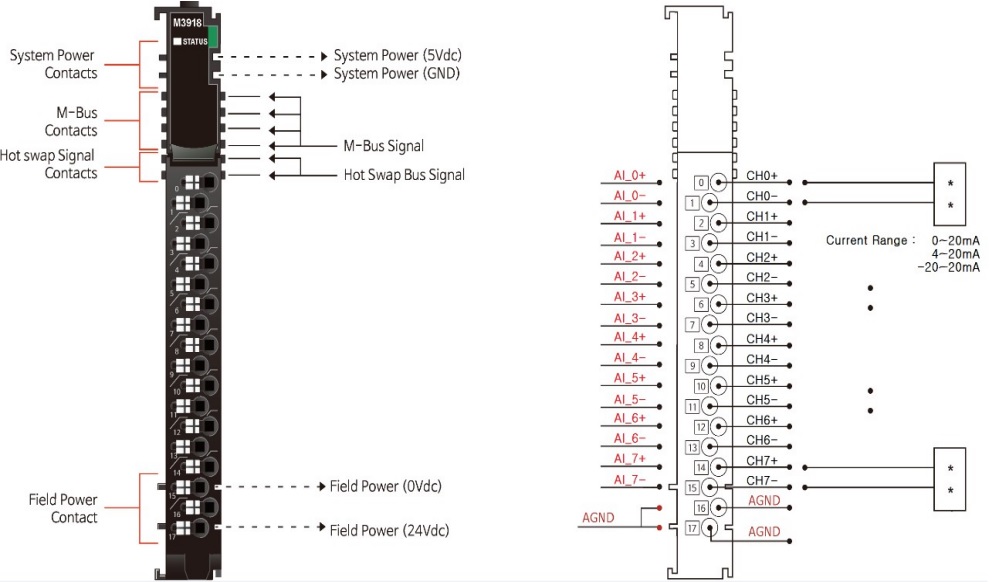

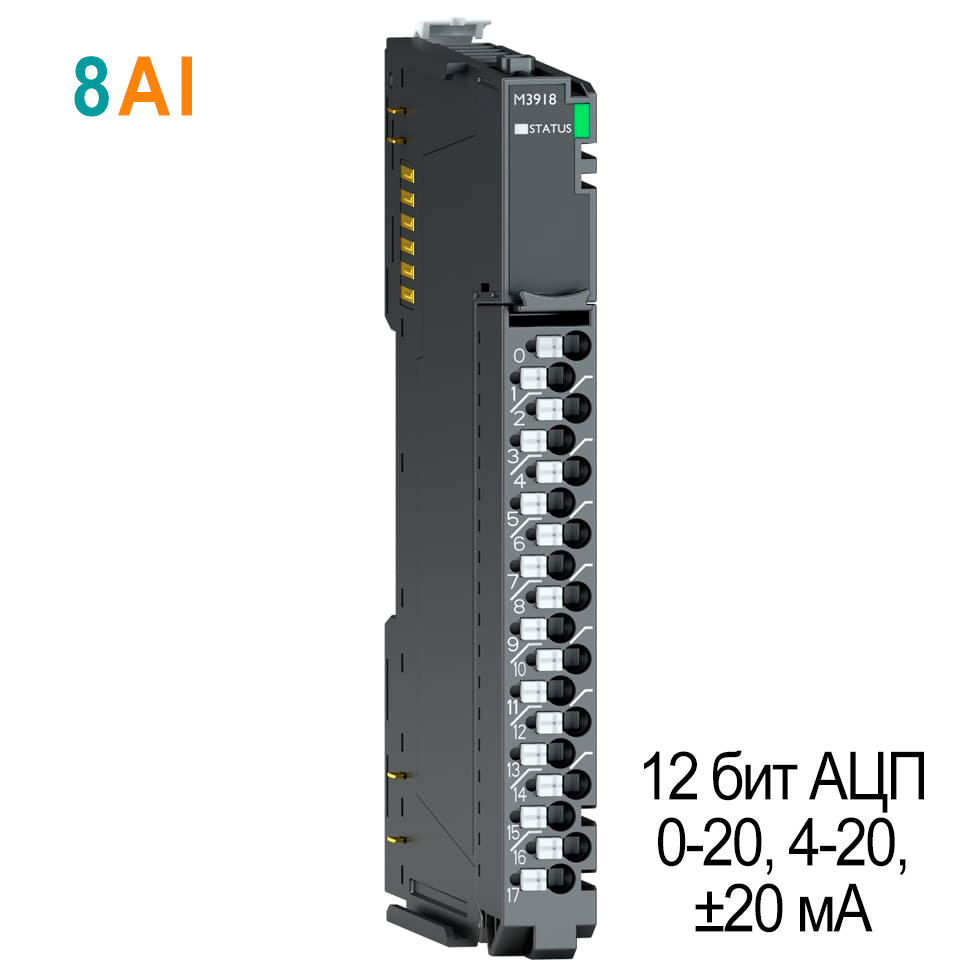

Модуль ввода аналоговых сигналов M3918 серии M содержит 8 дифференциальных токовых каналов для сигналов 0...20/4...20/±20 мА. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через RTB 18.
Такое исполнение выбирают для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Горячая замена позволяет заменить модуль без отключения всей станции серии M.
Такое исполнение выбирают для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Горячая замена позволяет заменить модуль без отключения всей станции серии M.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M
Тип модуля
—
Аналоговый ввод
Количество каналов
—
8
Диапазон измерений
—
4...20 мА, 0...20 мА, -20...20 мА
Ток потребления, мА
—
200
Тип разъема
—
RTB 18
Все характеристики
Характеристики входов
| Количество каналов | 8 каналов (Дифференциальный), без изоляции между каналами |
| Индикация | 1 зелёный индикатор статуса шины M-Bus |
| Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА, -20 ~ 20 мА |
| Разрешение (точность) |
12 бит АЦП: 4.88 мкА/бит (для 0 ~ 20 мА), 3.91 мкА/бит (для 4 ~ 20 мА), 9.77 мкА/бит (для -20 ~ 20 мА) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -25°С, 60°С |
| Входное сопротивление | 10 Ом |
| Время преобразования | 2.4 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 200 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия M
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
4...20 мА, 0...20 мА, -20...20 мА
Ток потребления, мА
200
Тип разъема
RTB 18
Тип подключения
2-проводное (диф.)
Горячая замена
?
Hot backup
Поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
