Артикул:
M3901

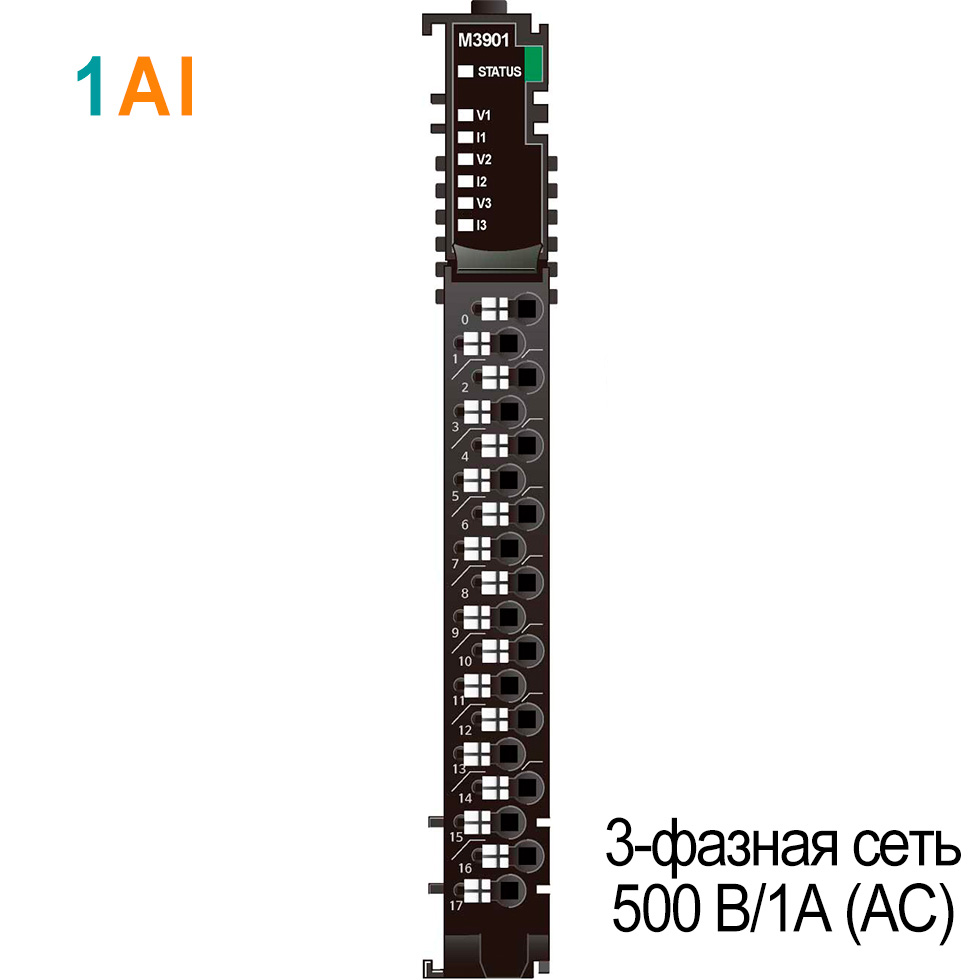

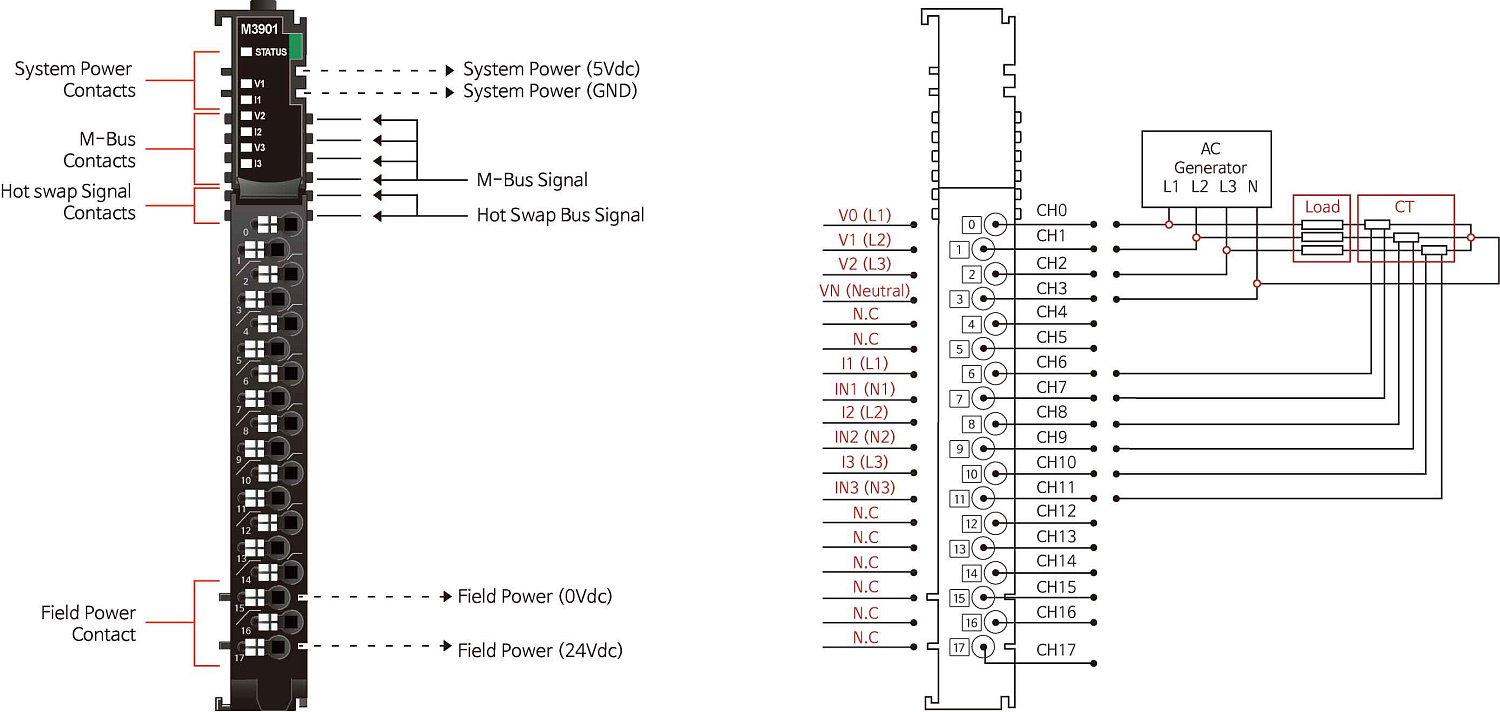

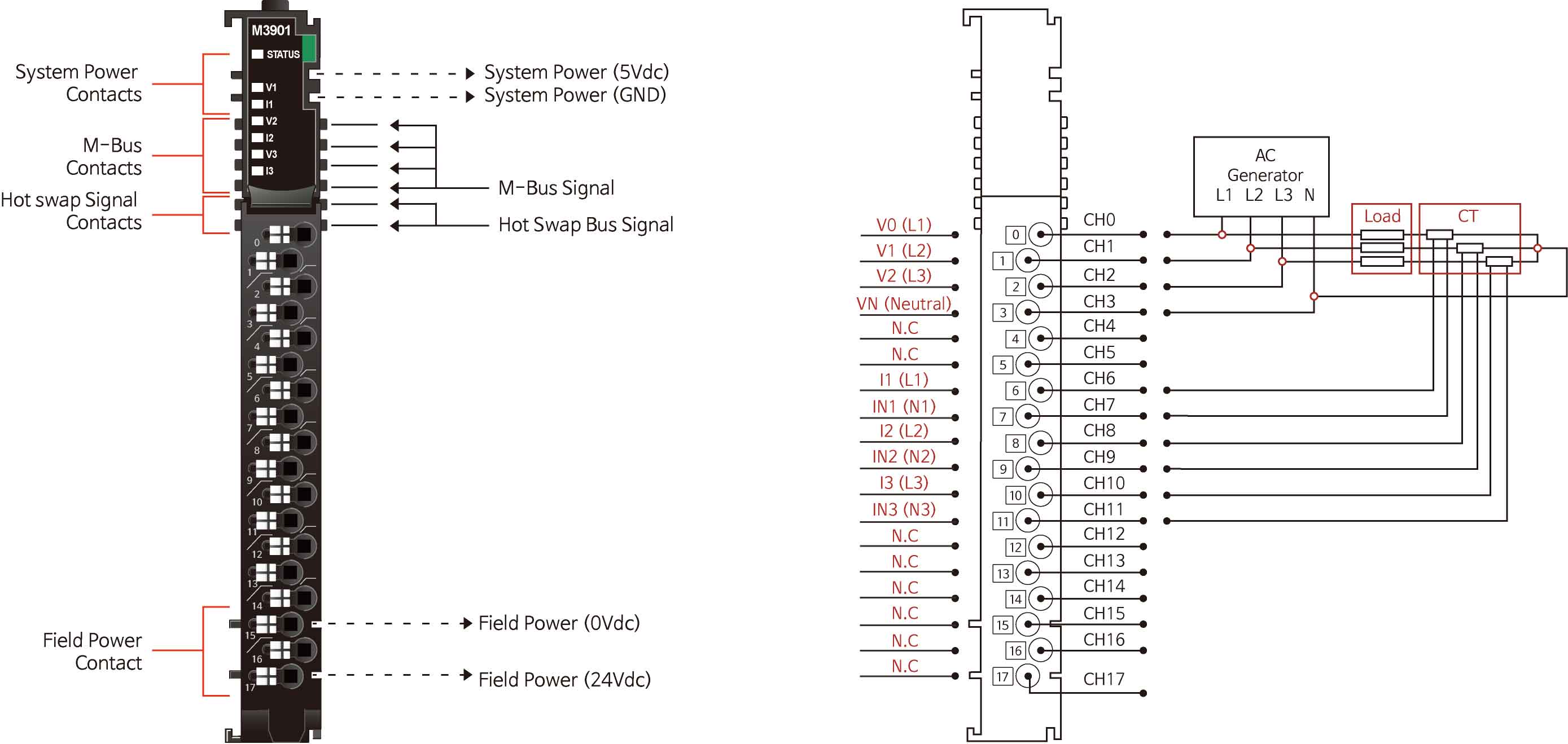

Модуль аналогового ввода M3901 серии M предназначен для измерения параметров трехфазной сети: фазных и линейных напряжений, тока, активной и реактивной мощности, частоты и фазового угла. Номинальные пределы составляют 500 В AC и 1 А AC; применяется 10-проводное подключение через RTB 18.
Модель применяют для мониторинга электропитания двигателей, насосных агрегатов и промышленных установок с передачей электрических параметров в ПЛК. При выборе особенно важно согласовать номинальный ток входа с измерительным трансформатором тока. Горячая замена позволяет заменить модуль без отключения всей станции серии M.
Модель применяют для мониторинга электропитания двигателей, насосных агрегатов и промышленных установок с передачей электрических параметров в ПЛК. При выборе особенно важно согласовать номинальный ток входа с измерительным трансформатором тока. Горячая замена позволяет заменить модуль без отключения всей станции серии M.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M
Тип модуля
—
Аналоговый ввод
Количество каналов
—
1
Ток потребления, мА
—
125
Тип разъема
—
RTB 18
Тип подключения
—
с 3-фазной сети
Все характеристики
Характеристики входов
| Количество каналов | 3 канала для напряжений, 3 канала для токов (через трансформатор) |
| Индикация |
1 зелёный индикатор статуса шины M-Bus 3 зелёных индикатора статуса канала для напряжения 3 зелёных индикатора статуса канала для токов |
| Диапазон входных напряжений | VLN = 288 В AC, VLL = 500 В AC |
| Входное сопротивление по напряжению | 1200 кОм |
| Диапазон входного тока | до 1 А, коэффициент трансформации: до 4000 |
| Входное сопротивление по току | 30 МОм |
| Разрешение данных | 24 бита |
| Диапазон измеряемой частоты | 45 Гц ~ 65 Гц |
| Измеряемые параметры |
Фазовый угол, Напряжение, Ток, Мощность, Энергия, Частота, Коэффициент мощности |
| Погрешность модуля |
Напряжение и ток: 0.5% Частота: 0.1 Гц Фазовый угол: 0.6° |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 125 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 0 мА при 24 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия M
Тип модуля
Аналоговый ввод
Количество каналов
1
Ток потребления, мА
125
Тип разъема
RTB 18
Тип подключения
с 3-фазной сети
Горячая замена
?
Hot backup
Поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
Другое
