Артикул:
M347F

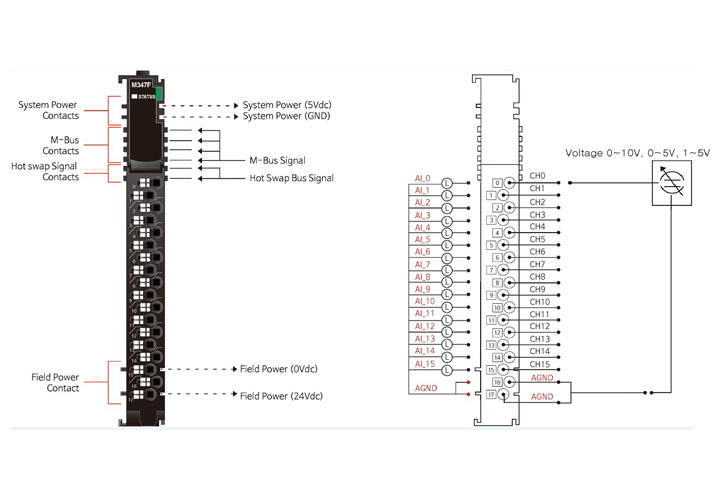

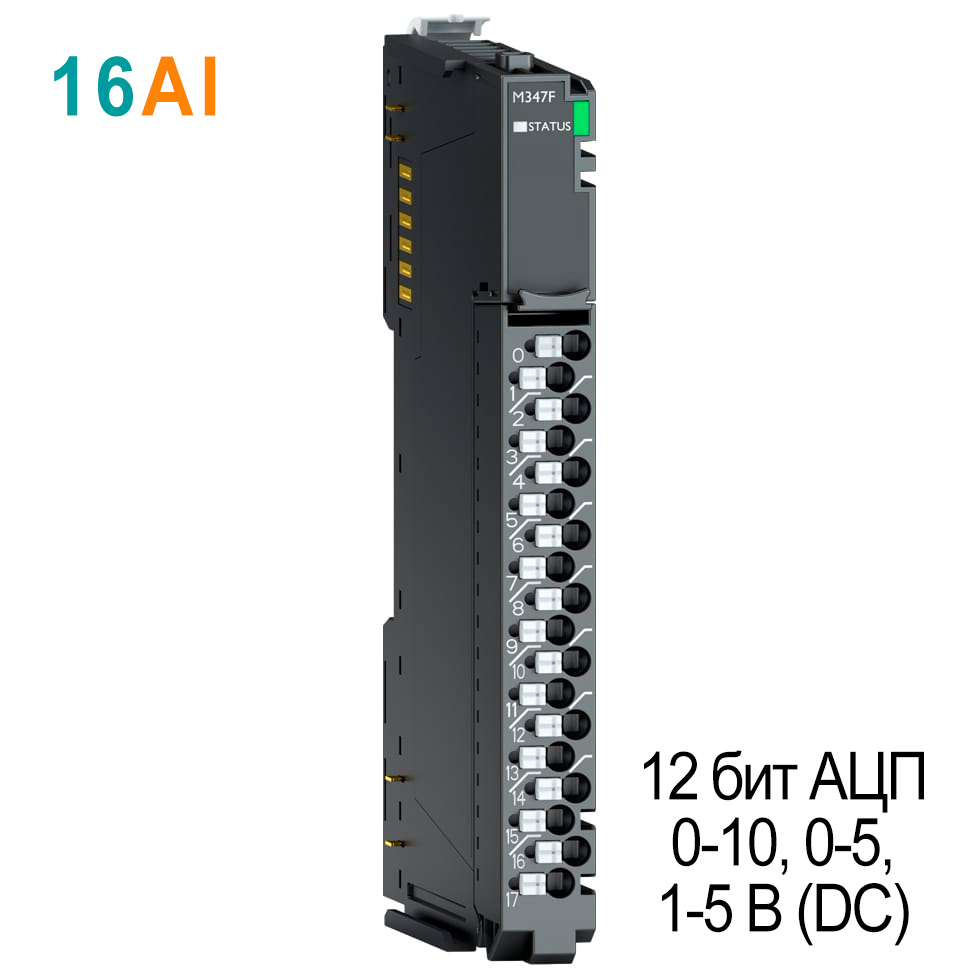

Модуль ввода аналоговых сигналов M347F серии M преобразует сигналы напряжения 0...10/0...5/1...5 В DC через 16 каналов с несимметричным подключением. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через RTB 18.
Модуль подходит для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Горячая замена позволяет заменить модуль без отключения всей станции серии M.
Модуль подходит для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Горячая замена позволяет заменить модуль без отключения всей станции серии M.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M
Тип модуля
—
Аналоговый ввод
Количество каналов
—
16
Диапазон измерений
—
0...5 В, 1...5 В, 0...10 В
Ток потребления, мА
—
210
Тип разъема
—
RTB 18
Все характеристики
Характеристики входов
| Количество каналов | 16 каналов (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация | 1 зелёный индикатор статуса шины M-Bus |
| Тип входного сигнала | 0 ~ 10 В DC, 0 ~ 5 В DC, 1 ~ 5 В DC |
| Разрешение (точность) |
12 бит АЦП: 2.44 мВ/бит (для 0 ~ 10 В), 1.22 мВ/бит (для 0 ~ 5 В), 0.977 мВ/бит (для 1 ~ 5 В) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -25°С, 60°С |
| Входное сопротивление | 500 кОм |
| Диагностика |
Диагностика отключения полевого питания: индикатор статуса мигает зелёным |
| Время преобразования | 1.3 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 200 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия M
Тип модуля
Аналоговый ввод
Количество каналов
16
Диапазон измерений
0...5 В, 1...5 В, 0...10 В
Ток потребления, мА
210
Тип разъема
RTB 18
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
