Артикул:

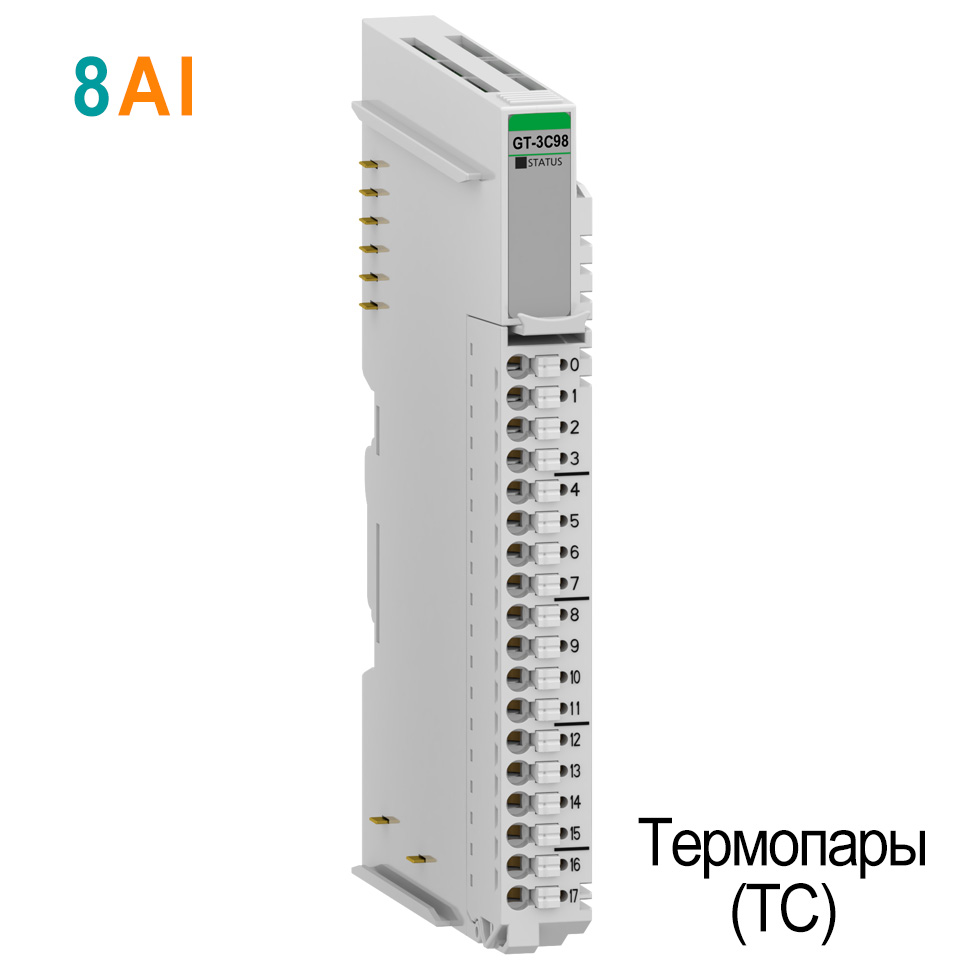

GT-3C98
| Основные характеристики | |
| Модель | GT-3C98 |
| Характеристики вводов | |
| Количество вводов | 8 каналов, несимметричные, без изоляции между каналами |
| Разрешение в диапазонах ввода | 16 бит (включая знак) |
| 15 бит: 0.31мВ/бит (0~10 В) | |
| 15 бит: 0.15 мВ/бит (0~5 В) | |
| 15 бит: 0.12 мВ/бит (1~5 В) | |
| Диапазон ввода | Постоянный ток: 0~10 В, 0~5 В, 1~5 В |
| Формат данных | 16-битное целое со знаком (используется дополнительный код) |
| Погрешность модуля | ±0.1% полной шкалы при температуре окружающей среды 25℃ |
| ±0.3% полной шкалы во всем диапазоне рабочих температур окружающей среды | |
| Входное сопротивление | 469.5 кОм |
| Характеристики выводов | |
| Количество выводов | 8 каналов, несимметричные, без изоляции между каналами |
| Разрешение в диапазонах | 16 бит (включая знак) |
| вывода | 15 бит: 0.31 мВ/бит |
| Диапазон вывода | Постоянный ток: 0~10 В |
| Формат данных | 16-битное целое со знаком (используется дополнительный код) |
| Погрешность модуля | ±0.1% полной шкалы при температуре окружающей среды 25℃ |
| ±0.3% полной шкалы во всем диапазоне рабочих температур окружающей среды | |
| Сопротивление нагрузки | Мин. 2 кОм |
| Общие характеристики | |
| Индикация | 1 зеленый светодиод статуса шины G-BUS |
| Диагностика | Диагностика отсутствия полевого питания: светодиод мигает |
| Время преобразования | 1.5 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта, 0 В полевого питания соединен с AGND |
| Потребление | Макс. 30 мА при 5.0 В DC |
| Гальваническая изоляция | Входы/выходы к логике: Да |
| Полевое питание: Нет | |
| Полевое питание | Номинальное напряжение: 24 В DC |
| Диапазон напряжений: 18~30 В DC | |
| Потребление по полевой шине: макс. 40 мА при 24 В DC | |
| Сечение провода | Макс. 0.75 мм²(AWG 18) |
| Масса | 64 г. |
| Габариты (Ш х В х Г) | 12 x 109 x 70 мм |
| Параметры окружающей среды | |
| Рабочая температура | -40…+60 град.С |
| Рекомендуемая рабочая температура | -20…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5%~90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
Инструменты для подбора:
Сертификаты:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
8
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
16 бит АЦП
Резервирование
Не поддерживается
