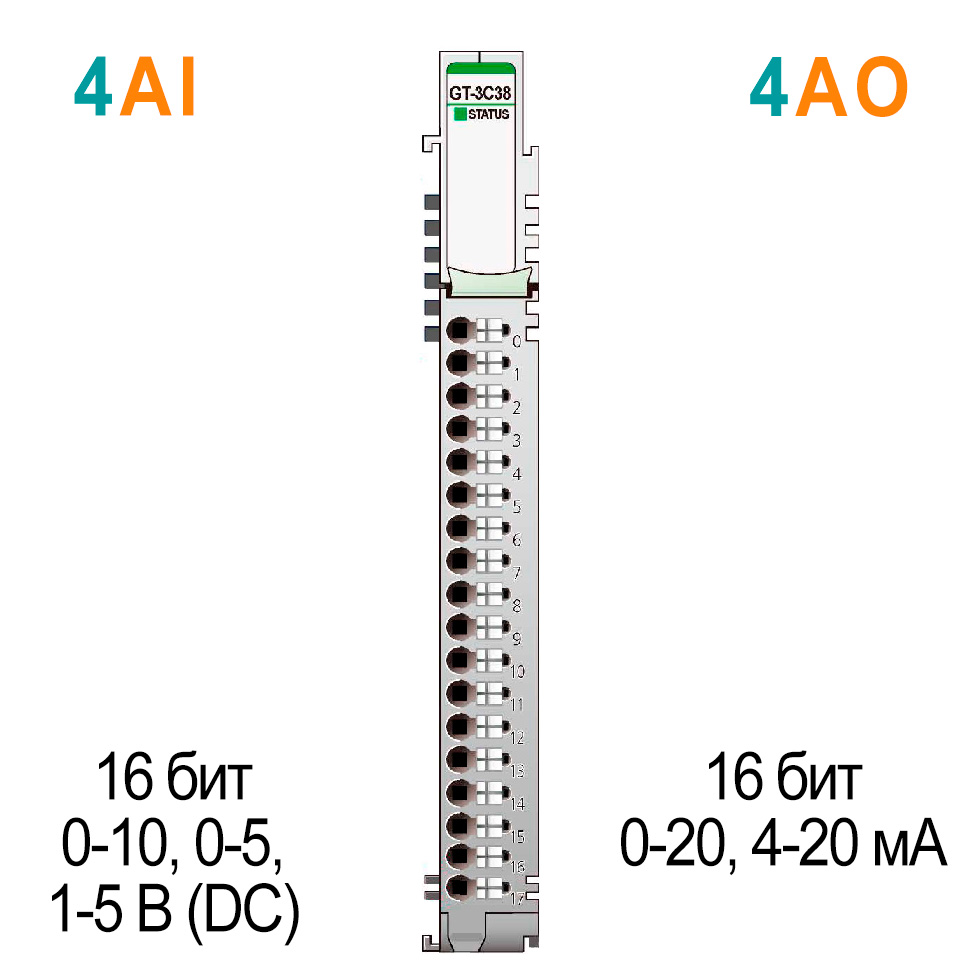

Артикул:
GT-3C38
| Характеристики входов/выходов | ||||
| Количество каналов ввода/вывода | 8 каналов (несимметричный, с общей землей), без изоляции между каналами | |||
| Индикация | 1 зелёный индикатор статуса шины G-Bus | |||
| Функция | Вход по напряжению | Вход по току | ||
| Тип входного сигнала |
0 ~ 10 В DC 0 ~ 5 В DC 1 ~ 5 В DC |
0 ~ 20 мА 4 ~ 20 мА |
||
| Разрешение (точность) |
16 бит (включая знак) 15 бит: 0.31 мВ/бит (для 0 ~ 10 В) 15 бит: 0.15 мВ/бит (для 0 ~ 5 В) 15 бит: 0.12 мВ/бит (для 1 ~ 5 В) |
16 бит (включая знак) 15 бит: 0.61 мкА/бит (для 0 ~ 20 мА) 15 бит: 0.49 мкА/бит (для 4 ~ 20 мА) |
||
| Формат данных | 16-битное целое число (с дополнительным кодом) | |||
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 60°С |
|||
| Входное сопротивление | 500 кОм | 60 Ом | ||
| Время преобразование | 1.0 мс / все каналы | |||
| Калибровка | Не требуется | |||

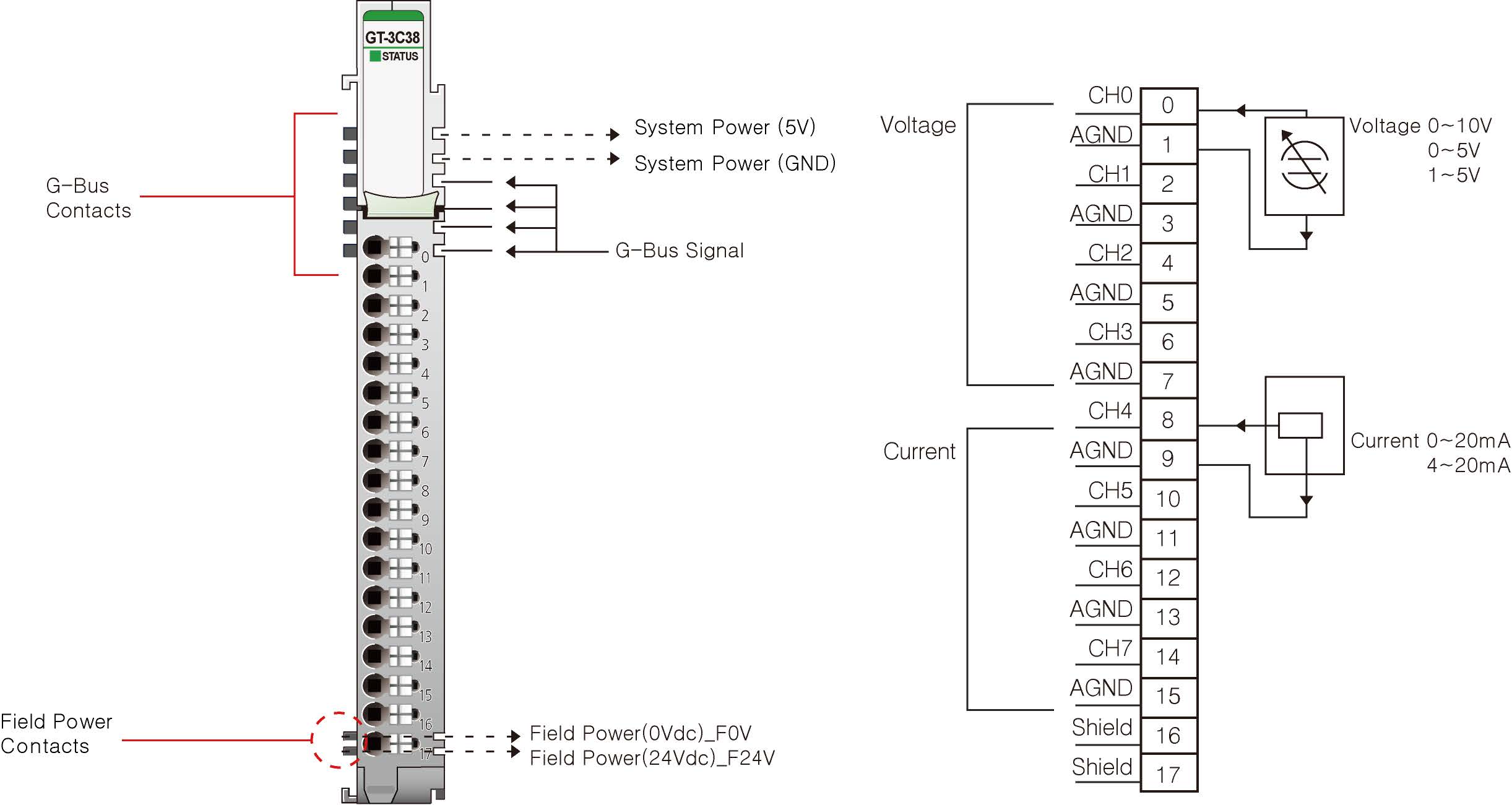

| Общие контакты | 8 контакта (AGND) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 30 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 20 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 0.823 мм² (AWG18) | |||
| Вес | 64 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
4
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Не поддерживается
Разрешение (точность)
16 бит АЦП
Резервирование
Не поддерживается
