Артикул:
GT-3914

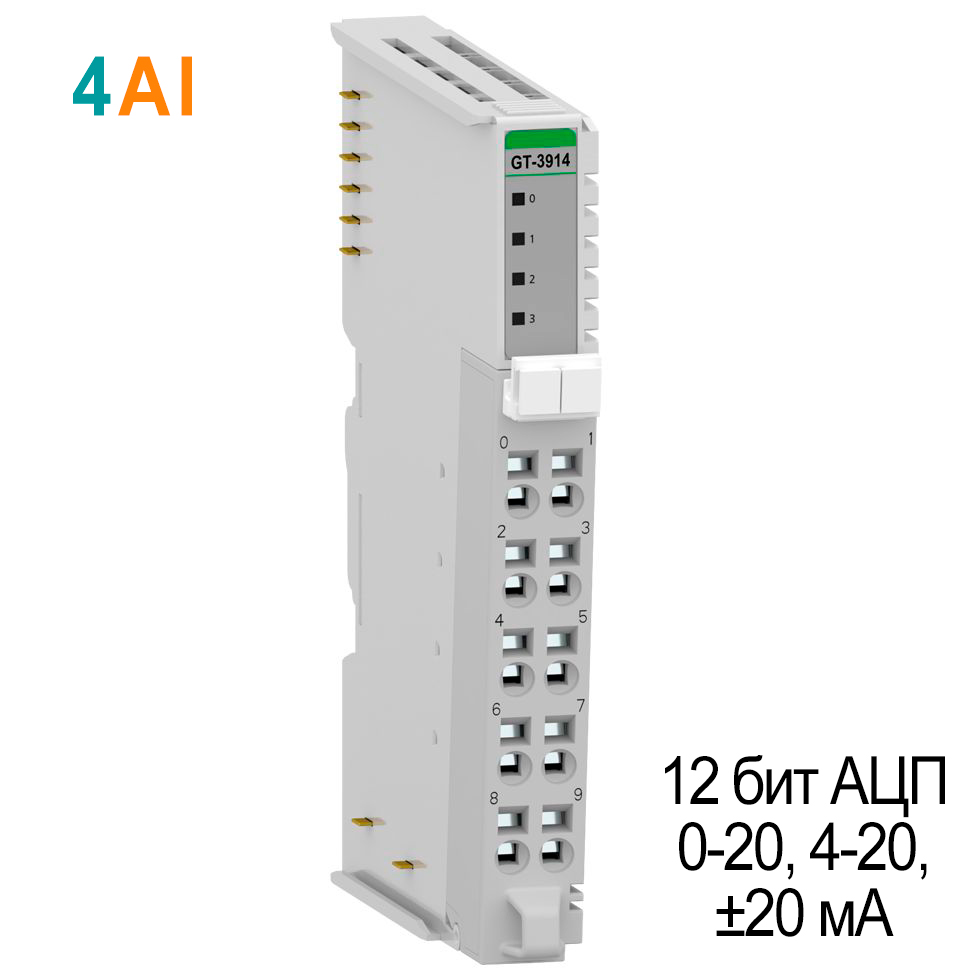

Модуль ввода аналоговых сигналов GT-3914 серии G содержит 4 дифференциальных токовых канала для сигналов 0...20/4...20/±20 мА. Разрешение АЦП составляет 12 бит; Подключение полевых цепей выполняется через RTB 10.
Такое исполнение выбирают для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема.
Такое исполнение выбирают для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Аналоговый ввод
Количество каналов
—
4
Диапазон измерений
—
4...20 мА, 0...20 мА, -20...20 мА
Ток потребления, мА
—
30
Тип разъема
—
RTB 10
Все характеристики

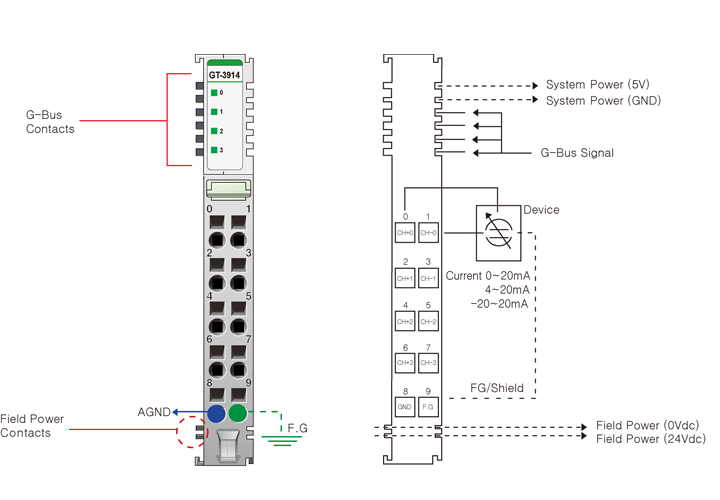

Характеристики входов
| Количество каналов | 4 канала (Дифференциальный), без изоляции между каналами |
| Индикация | 4 зелёных индикатора статуса канала |
| Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА, -20 ~ 20 мА |
| Разрешение (точность) |
12 бит АЦП: 4.88 мкА/бит (для 0 ~ 20 мА), 3.91 мкА/бит (для 4 ~ 20 мА), 9.77 мкА/бит (для -20 ~ 20 мА) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
| Входное сопротивление | 121.5 Ом |
| Диагностика |
Диагностика отключения полевого питания: индикаторы статуса каналов мигают зелёным Значение входного сигнала < 0.5% (от верхней границы диапазона): индикатор соотв. канала не горит Значение входного сигнала > 0.5% (от верхней границы диапазона): индикатор соотв. канала горит зелёным Превышение допустимого диапазона (> 21 мА): индикатор соотв. канала не горит Выход за пределы допустимого диапазона (< 3 мА для 4 ~ 20 мА): индикатор соотв. канала не горит Выход за пределы допустимого диапазона (< -20 мА для -20 ~ 20 мА): индикатор соотв. канала не горит |
| Время преобразования | 1.2 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 1 контакт (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 40 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
4
Диапазон измерений
4...20 мА, 0...20 мА, -20...20 мА
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное (диф.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
Резервирование
Не поддерживается
