Артикул:
GT-3888

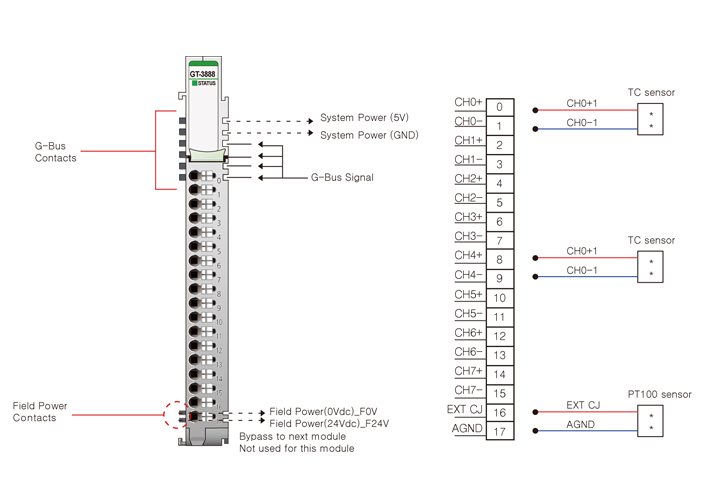

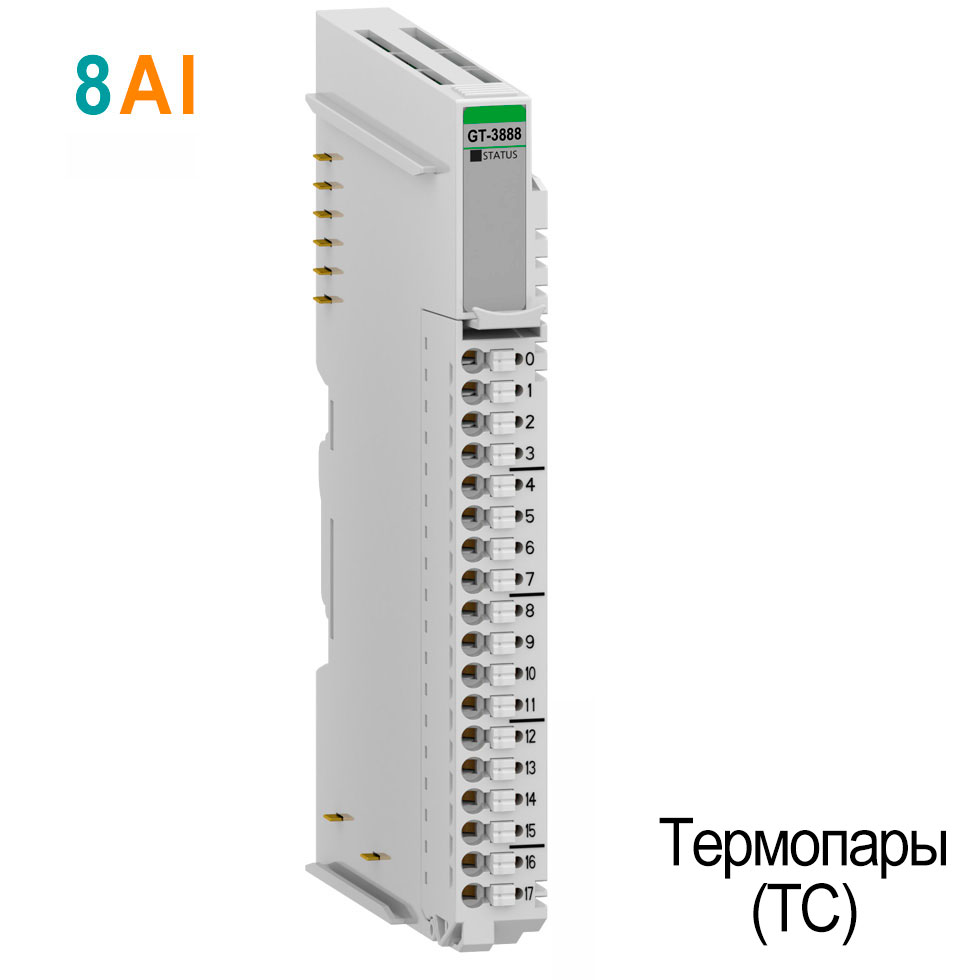

Модуль аналогового ввода GT-3888 серии G рассчитан на 8 каналов термопар TC и измерение малых напряжений. Поддерживаются типы K, J, T, B, R, S, E, N, L, U, C и D; Подключение полевых цепей выполняется через RTB 18.
В системах автоматизации модуль используют для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов.
В системах автоматизации модуль используют для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G
Тип модуля
—
Аналоговый ввод
Количество каналов
—
8
Тип разъема
—
RTB 18
Горячая замена
?
Hot backup
—
Не поддерживается
Резервирование
—
Не поддерживается
| Основные характеристики | |
| Модель | GT-3888 |
| Характеристики вводов | |
| Количество вводов | 8 каналов |
| Индикация | 1 зеленый светодиод статуса шины G-BUS |
| Типы датчиков | Термопары |
| Тип термопары | Диапазон измерения / Рекомендуемый диапазон измерения |
| K | от -270 до 1372°С / от -200 ~1200°С |
| J | от -210 до 1200°С / от -40 до 1100°С |
| T | от -270 до 400°С / от -200 до 350°С |
| B | от 30 до 1820°С / от 600 до 1700°С |
| R | от -50~1768°С / от 0 до 1600°С |
| S | от -50 до 1768°С / от 0 до 1600°С |
| E | от -270 до 1000°С / от -200 до 800°С |
| N | от -270 до 1300°С / от -200 до 1250°С |
| L | от -200 до 900°С / от -100 до 850°С |
| U | от -200 до 600°С / от -100 до 550°С |
| C | от 0 до 2310°С / от 100 до 2100°С |
| D | от 0 до 2490°С / от 100 до 2200°С |
| TXK | от -200 до 800°С / от -200 до 800°С |
| Измерение напряжения | Диапазон измерения |
| 10мкВ / счет | -81.0 ~ 81.0 мВ |
| 1мкВ / счет | -32.7 ~ 32.7 мВ |
| 2 мкВ / счет | -65.5 ~ 65.5 мВ |
| (Внимание! Для достижения номинальной точности измерения необходим 20-минутный прогрев чувствительного элемента) | *Значение отрицательной температуры выше действительного на ±0.1% |
| Точность компенсации температуры холодного спая | При использовании встроенной компенсации |
| Для типов термопар T,B,R,S,N,D в рекомендованном диапазоне измерения | |
| • ±0.3% шкалы рекомендованного диапазона измерения при температуре окружающей среды 25℃ | |
| • ±0.5% шкалы рекомендованного диапазона измерения во всем диапазоне рабочих температур окружающей среды | |
| Для всех остальных типов ввода в рекомендованном диапазоне измерения | |
| • ±0.1% шкалы рекомендованного диапазона измерения при температуре окружающей среды 25℃ | |
| • ±0.3% шкалы рекомендованного диапазона измерения во всем диапазоне рабочих температур окружающей среды | |
| При использовании внешней компенсации (PT100) | |
| • ±3℃ шкалы рекомендованного диапазона измерения при температуре окружающей среды -40℃~60℃ | |
| Тип подключения | 2-проводное |
| Время преобразования | Усредненно < 50 мс |
| Диапазон измерения температур холодного спая | Встроенная компенсация |
| - Интегральный термометр TMP275AIDGKR : -40℃~125℃ | |
| Внешняя компенсация | |
| - Датчик PT100 : -45℃~95℃ | |
| Формат данных | 16-битное целое со знаком (используется дополнительный код) |
| Калибровка | Не требуется |
| Общие характеристики | |
| Потребление | Макс. 140 мА при 5.0 В DC |
| Гальваническая изоляция | Входы к логике: Да |
| Полевое питание: Не используется | |
| Полевое питание | Не используется, передается на следующий модуль |
| Сечение провода | Макс. 2.0 мм2(AWG 14) |
| Масса | 64 г. |
| Габариты (Ш х В х Г) | 12 x 109 x 70 мм |
| Параметры окружающей среды | |
| Рабочая температура | -40…+70 град.С |
| Рекомендуемая рабочая температура | -20…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5% ~ 90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
