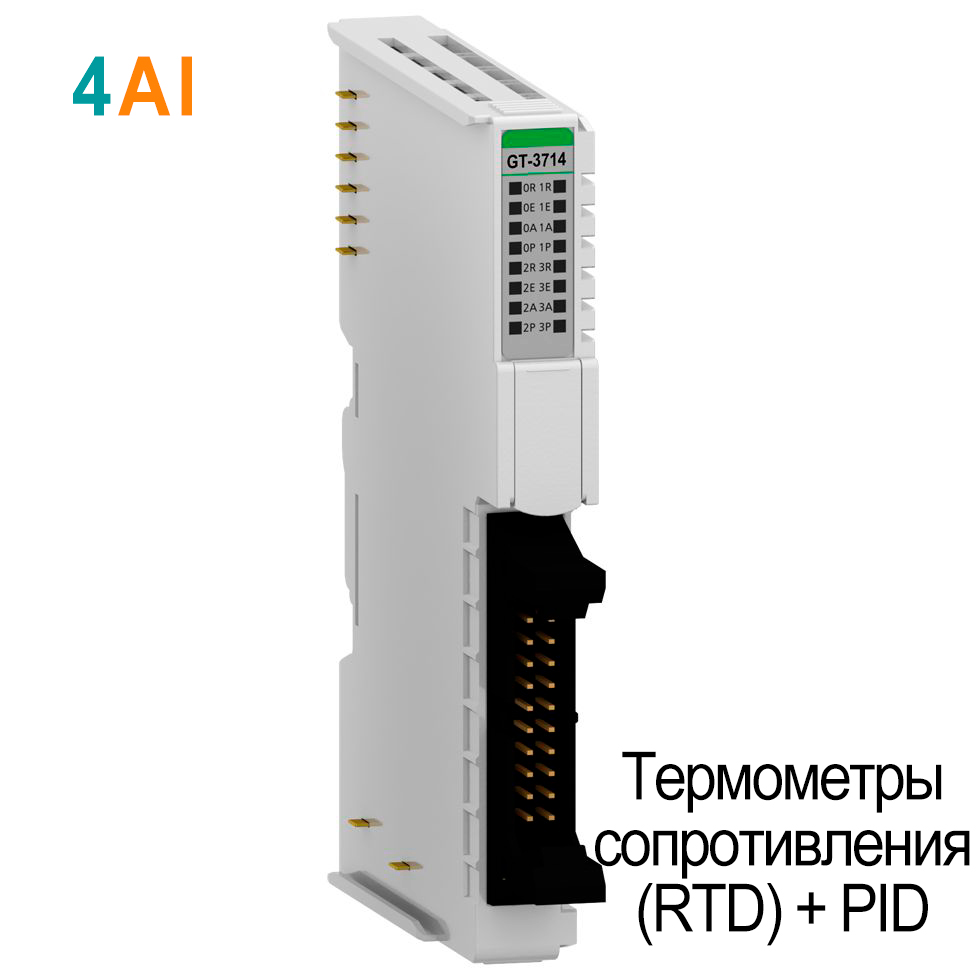

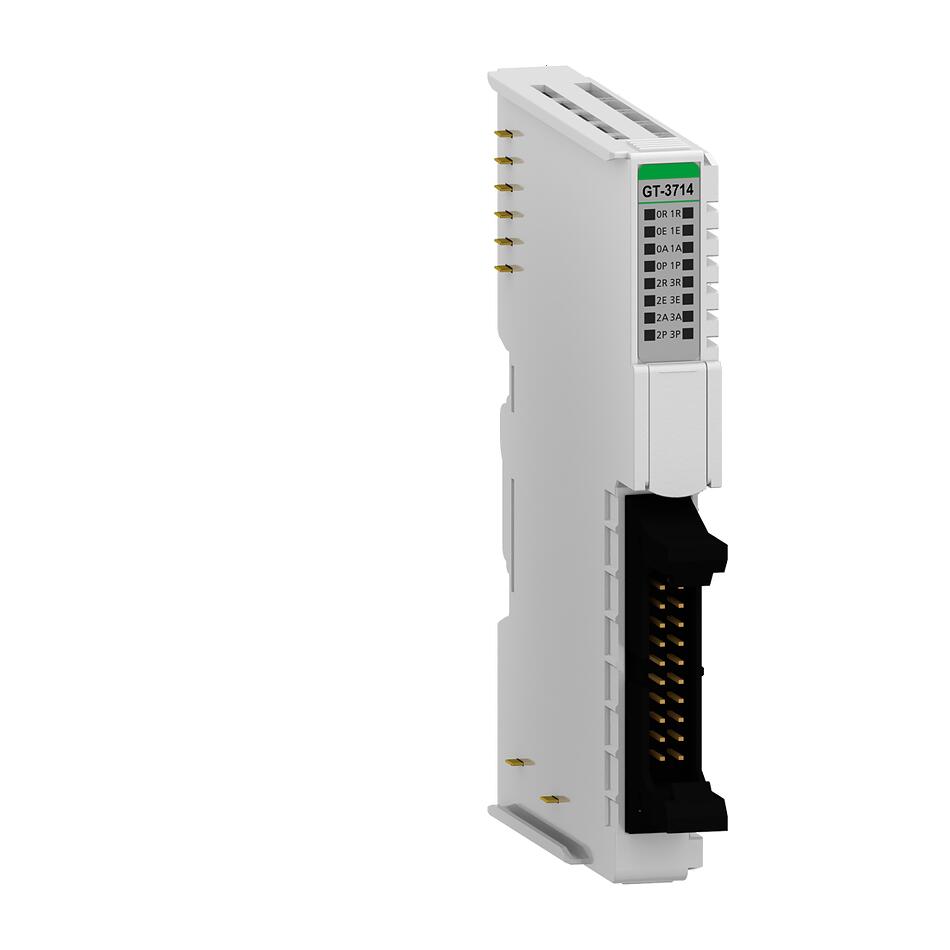

GT-3714 Аналоговый ввод, 4AI, термосопротивление RTD, ПИД-регулятор, SSR, IDC 20

Характеристики входов

Количество каналов

4 канала

Индикация

4 зелёных индикатора статуса на канал

Тип входного сигнала

Диагностика

Обрыв датчика или выход за пределы диапазона: индикатор соотв. канала не горит и

значение соотв. канала равно 0x8000 (-32768)

Ток возбуждения

Около 1 мА

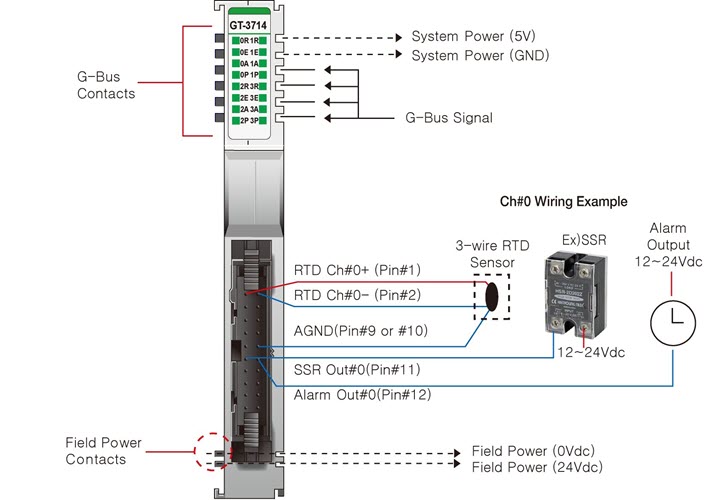

Схема подключения

3-проводная

Время преобразования

не более 150 мс / все каналы

Формат данных

16-битное целое число (значение температуры)

Погрешность модуля

Все типы входных диапазонов: ±0.1% от полной шкалы при 25 °C

Разрешение данных

0.1 °C/°F

Калибровка

Не требуется

Характеристики выходов

Метод управления	П, ПИ, ПД, ПИД-регулирование с возможность автоматической настройки параметров регулятора методом предельного цикла (метод Циглера-Никольса)
Тип выходного сигнала	Сигнал управления - ШИМ выход для твердотельного реле (Sink, с общим "-"), 18 ~ 26.4 В DC Аварийный сигнал - Транзисторный (Sink, с общим "-"), 18 ~ 26.4 В DC
Точность ШИМ выхода	0.3% от полной шкалы при 25 °C
Дополнительные возможности	Смещение входной/выходной величины регулятора, гистерезис

Базовые характеристики

Рассеиваемая мощность	50 мА при 5 В DC
Гальваническая изоляция	Между в/в и логикой: Оптоизоляция Полевое питание: Не подключено
Полевое питание	Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 26.4 В DC Рассеиваемая мощность: 50 мА при 24 В DC
Подключение	Разъём IDC 20 (AWG 22)
Вес	60 г
Габариты модуля	12 мм x 99 мм x 70 мм
