GT-3428

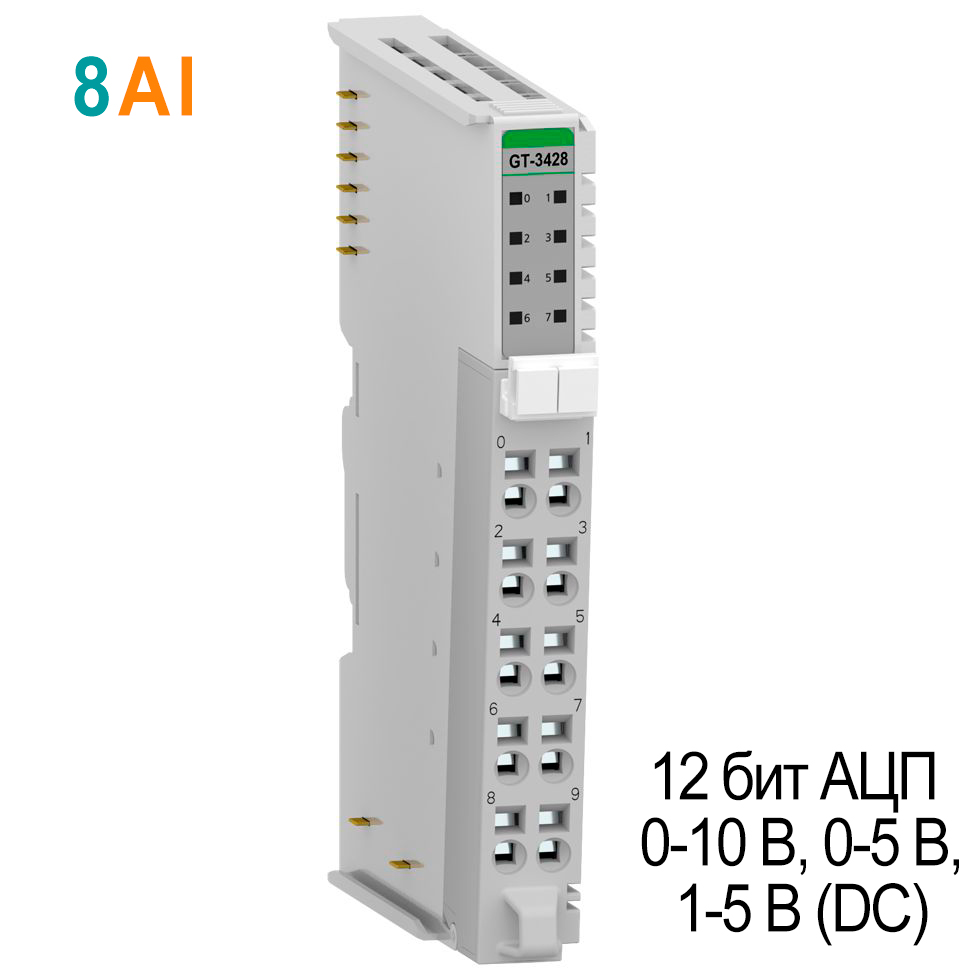

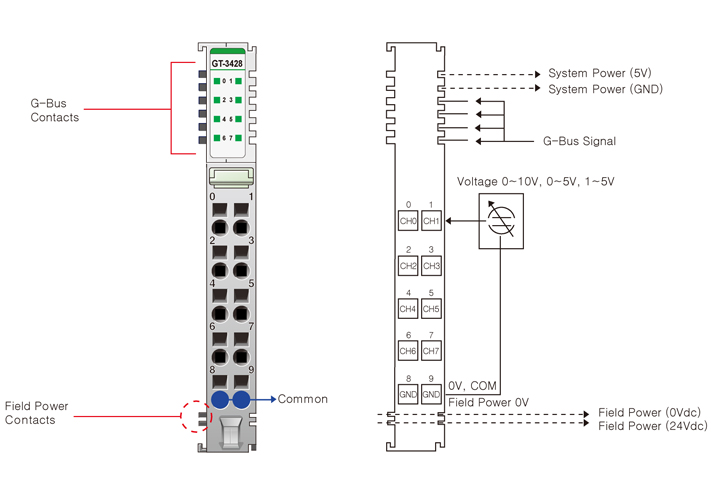

Модуль аналогового ввода GT-3428 серии G принимает сигналы напряжения по восьми несимметричным каналам с общей землей. Поддерживаются диапазоны 0...10 В, 0...5 В и 1...5 В, разрешение АЦП составляет 12 бит, преобразование всех каналов занимает 0,5 мс. GT-3428 контролирует наличие полевого питания и отображает состояние каналов светодиодами. Подключение датчиков выполняется по двухпроводной схеме через съемный разъем RTB 10.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G - без горячей замены
Тип модуля
—
Аналоговый ввод
Количество каналов
—
8
Диапазон измерений
—
0...5 В, 1...5 В, 0...10 В
Ток потребления, мА
—
30
Тип разъема
—
RTB 10
Все характеристики
Характеристики входов
| Количество каналов | 8 каналов (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация | 8 зелёных индикаторов статуса канала |
| Тип входного сигнала | 0 ~ 10 В DC, 0 ~ 5 В DC, 1 ~ 5 В DC |
| Разрешение (точность) |
12 бит АЦП: 2.44 мВ/бит (для 0 ~ 10 В), 1.22 мВ/бит (для 0 ~ 5 В), 0.977 мВ/бит (для 1 ~ 5 В) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
| Входное сопротивление | 500 кОм |
| Диагностика |
Диагностика отключения полевого питания: индикаторы статуса каналов мигают зелёным Значение входного сигнала < 0.5% (от верхней границы диапазона): индикатор соотв. канала не горит Значение входного сигнала > 0.5% (от верхней границы диапазона): индикатор соотв. канала горит зелёным |
| Время преобразования | 0.5 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Ток потребления | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Ток потребления: 30 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G - без горячей замены
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
0...5 В, 1...5 В, 0...10 В
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
Ширина
12
Глубина
70
Высота
99
