Артикул:

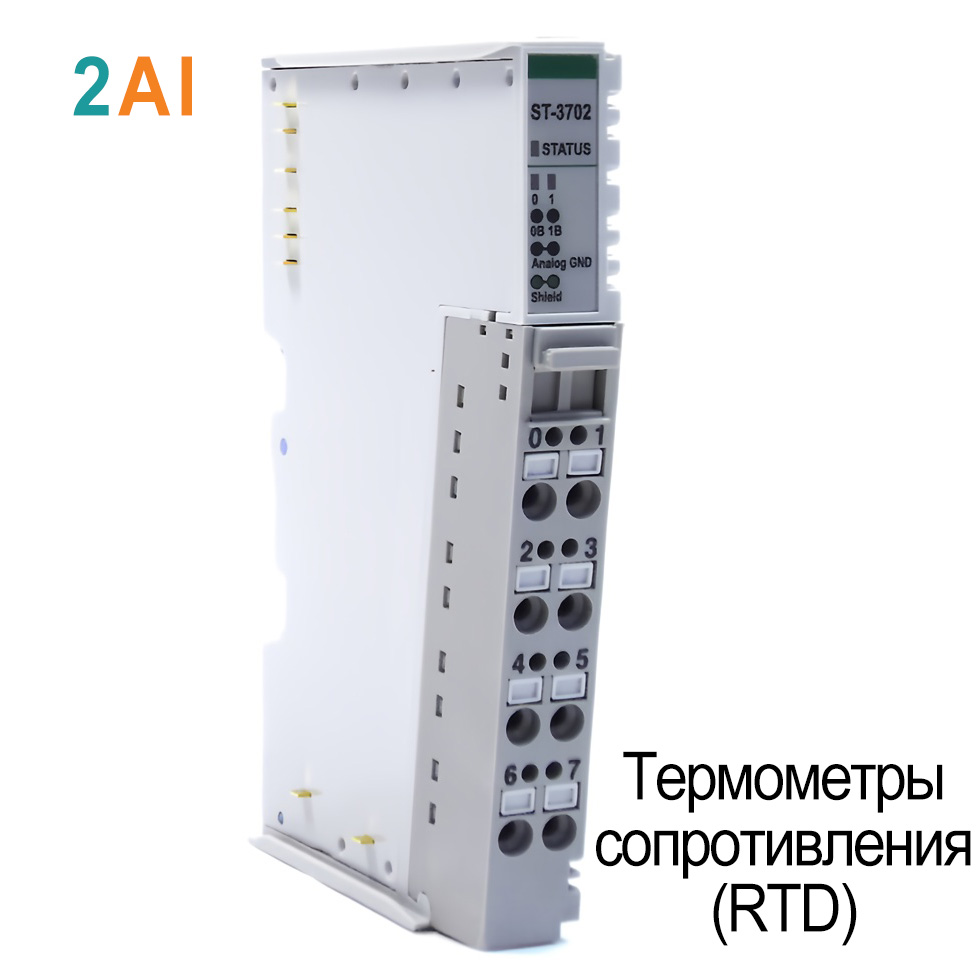

ST-3702
Характеристики входов
| Количество каналов | 2 канала | ||||||||||||||||||||||||||
| Индикация |
2 индикатора статуса канала и 1 индикатор статуса модуля |
||||||||||||||||||||||||||
| Тип входного сигнала |
|
||||||||||||||||||||||||||
| Диагностика |
Обрыв датчика или выход за пределы диапазона: индикатор соотв. канала не горит и значение соотв. канала равно 0x8000 (-32768) |
||||||||||||||||||||||||||
| Ток возбуждения | Около 1 мА | ||||||||||||||||||||||||||

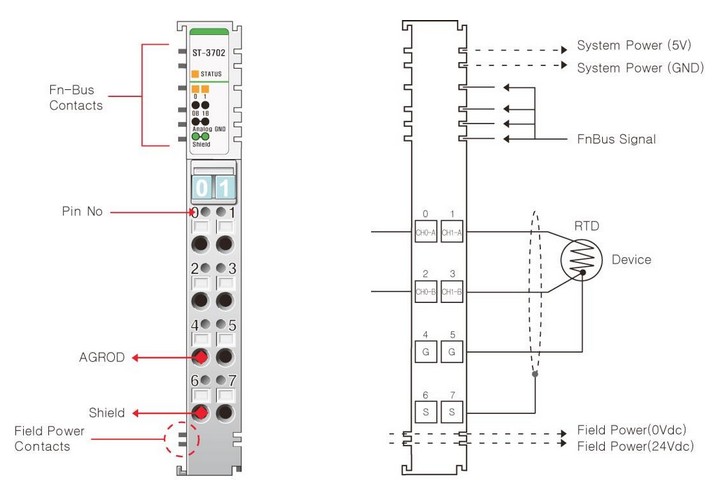

| Схема подключения | 2-проводная / 3-проводная | ||||||||||||||||||||||||||
| Время преобразования | не более 200 мс / все каналы | ||||||||||||||||||||||||||
| Формат данных | 16-битное целое число (значение температуры / сопротивления) | ||||||||||||||||||||||||||
| Погрешность модуля |
±0.1% от полной шкалы при 25 °C ±0.3% от полной шкалы при 0 °C, 60 °C |
||||||||||||||||||||||||||
| Калибровка | Не требуется |
Базовые характеристики
| Рассеиваемая мощность | 70 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый ввод
Количество каналов
2
Тип разъема
RTB 8
Тип подключения
3-проводное
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
Другое
