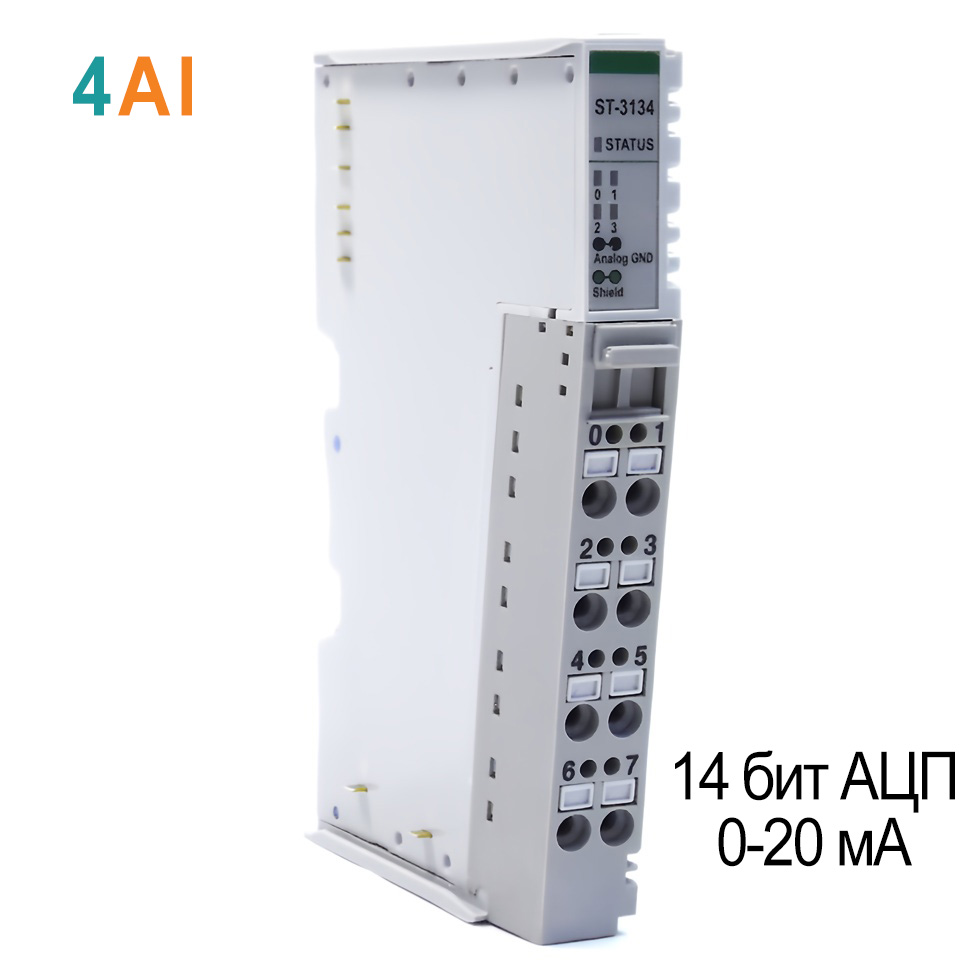

Артикул:
ST-3134
Характеристики входов
| Количество каналов | 4 канала (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация |
4 индикатора статуса канала и 1 индикатор статуса модуля |
| Тип входного сигнала | 0 ~ 20 мА |
| Разрешение (точность) | 14 бит АЦП: 1.22 мкА/бит |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при 0°С, 60°С |
| Входное сопротивление | 120 Ом |
| Время преобразования | 4 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 165 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый ввод
Количество каналов
4
Диапазон измерений
0...20 мА
Тип разъема
RTB 8

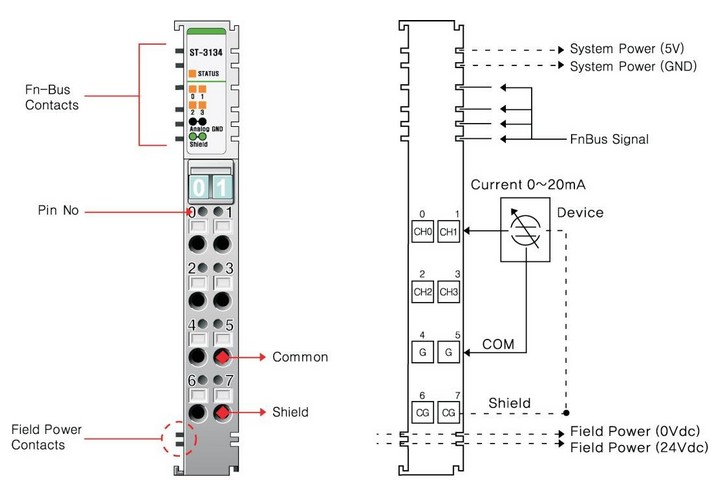

Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
