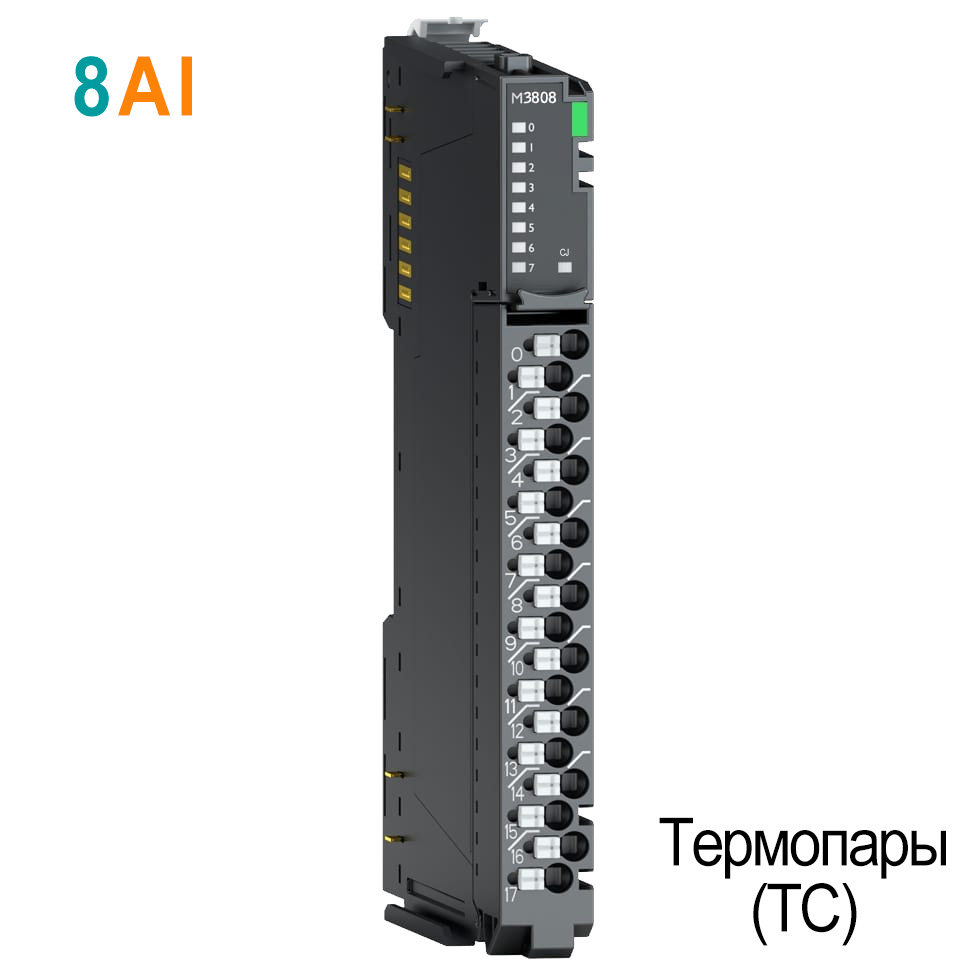

M3808 Аналоговый ввод, 8AI, термопара TC, RTB 18

Артикул: M3808

В наличии: 68

Краткое описание

Серия

—

Серия M

Тип модуля

—

Аналоговый ввод

Количество каналов

—

Поддерживаемые НСХ

—

Тип 1uV, Тип 2uV, Тип B, Тип C, Тип D,10uV, Тип E, Тип J, Тип K, Тип L, Тип N, Тип R, Тип S, Тип T, Тип U

Ток потребления, мА

—

120

Тип разъема

—

RTB 18

Все характеристики

Характеристики входов

Количество каналов

8 каналов

Индикация

8 зелёных индикаторов статуса канала,

1 зелёный индикатор статуса входа температурной коррекции (CJ)

Тип входного сигнала

Тип	Макс. диапазон	Рекоменд. диапазон
K	-270 ~ 1372 °C	-200 ~ 1200 °C
J	-210 ~ 1200 °C	-40 ~ 1100 °C
T	-270 ~ 400 °C	-200 ~ 350 °C
B	30 ~ 1820 °C	600 ~ 1700 °C
R	-50 ~ 1768 °C	0 ~ 1600 °C
S	-50 ~ 1768 °C	0 ~ 1600 °C
E	-270 ~ 1000 °C	-200 ~ 800 °C
N	-270 ~ 1300 °C	-200 ~ 1250 °C
L	-200 ~ 900 °C	-100 ~ 850 °C
U	-200 ~ 600 °C	-100 ~ 550 °C
C	0 ~ 2310 °C	100 ~ 2100 °C
D	0 ~ 2490 °C	100 ~ 2200 °C
10 мкВ	-81.0 ~ 81.0 мВ, Разрешение: 10 мкВ
1 мкВ	-32.7 ~ 32.7 мВ, Разрешение: 1 мкВ
2 мкВ	-65.5 ~ 65.5 мВ, Разрешение: 2 мкВ

Диагностика

Обрыв датчика или выход за пределы диапазона, индикатор соотв. канала не горит и

значение соотв. канала равно 0x8000 (-32768)

Подключен внешний CJ: индикатор CJ горит зелёным

Не подключен внешний CJ: индикатор CJ не горит

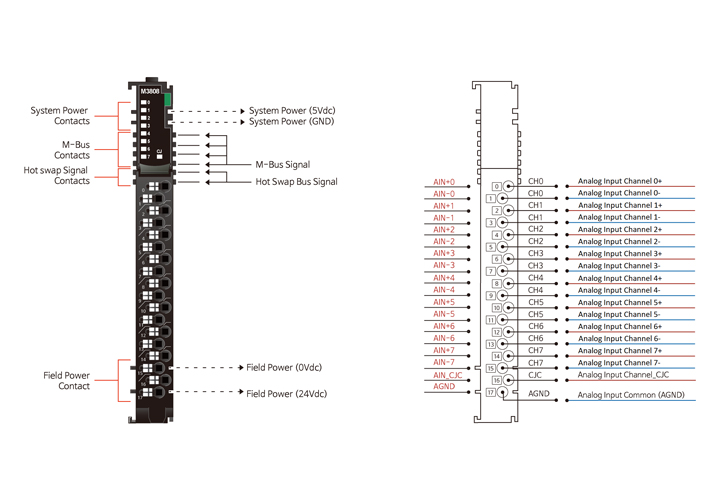

Схема подключения

2-проводная

Время преобразования

не более 50 мс / все каналы

Формат данных

16-битное целое число (значение температуры / напряжения)

Погрешность модуля

Рекомен. диапазон:

±1.5 °C от рекомендованной шкалы при 25 °C

±3.5 °C от рекомендованной шкалы при -40 C°, 60 C°

Компенсация холодного спая

Внутренняя (TMP275AIDGKR): -40 C° ~ 125 C°

Внешняя (PT100): -45 C° ~ 95 C°

Калибровка

Не требуется

Базовые характеристики

Горячая замена	Поддерживается
Рассеиваемая мощность	150 мА при 5 В DC
Гальваническая изоляция	Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции
Полевое питание	Не используется, полевое питание передаётся на следующий модуль расширения
Подключение	Макс. сечение проводов 1.3 мм2 (AWG 16)
Вес	72 г
Габариты модуля	12 мм x 110 мм x 75 мм

Техническое описание [Spec] M3808 (Rev 1.00).pdf / PDF 2.05MB

Руководство по эксплуатации Руководство по эксплуатации, Аналоговый ввод RTD, TC M37xx M38xx, M-серия.pdf / PDF 1.70MB

Каталог Каталог ПЛК и систем ввода_вывода серии М.pdf / PDF 18.24MB

Инструменты для подбора Краткое руководство по подбору.pdf / PDF 9.15MB

Сертификаты Описание типа СИ CREVIS.pdf / PDF 0.91MB

Файлы описатели M3808 XML для версии прошивки 3.006 и выше Codesys 3.5 SP 17.xml / XML 0.01MB

1/1 —

Серия

Серия M

Тип модуля

Аналоговый ввод

Количество каналов

Поддерживаемые НСХ

Тип 1uV, Тип 2uV, Тип B, Тип C, Тип D,10uV, Тип E, Тип J, Тип K, Тип L, Тип N, Тип R, Тип S, Тип T, Тип U

Ток потребления, мА

120

Тип разъема

RTB 18

Тип подключения

2-проводное

Горячая замена

Поддерживается

Протокол HART

Не поддерживается

Разрешение (точность)
