Артикул:

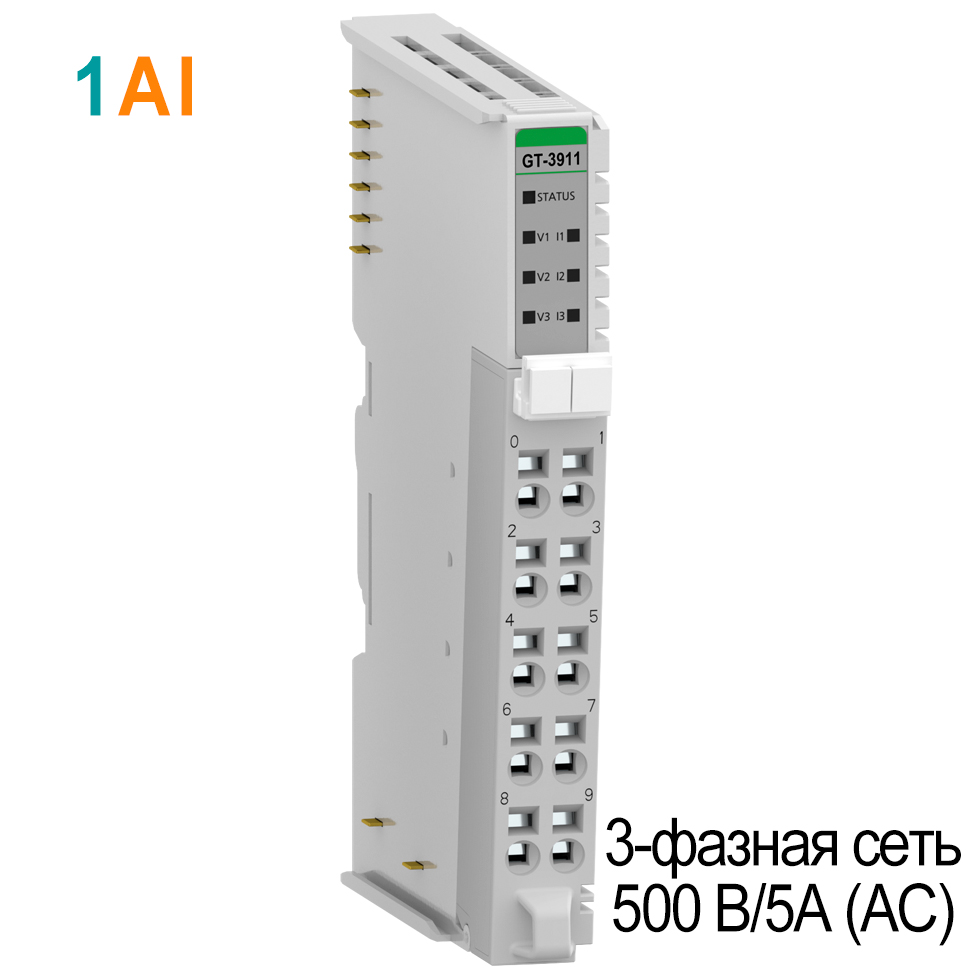

GT-3911
Характеристики входов
| Количество каналов | 3 канала для напряжений, 3 канала для токов (через трансформатор) |
| Индикация |
1 зелёный индикатор статуса шины G-Bus 3 зелёных индикатора статуса канала для напряжения 3 зелёных индикатора статуса канала для токов |
| Диапазон входных напряжений | VLN = 288 В AC, VLL = 500 В AC |
| Входное сопротивление по напряжению | 1200 кОм |
| Диапазон входного тока | до 5 А, коэффициент трансформации: до 4000 |
| Входное сопротивление по току | 5 МОм |
| Разрешение данных | 24 бита |
| Диапазон измеряемой частоты | 45 Гц ~ 65 Гц |
| Измеряемые параметры |
Фазовый угол, Напряжение, Ток, Мощность, Энергия, Частота, Коэффициент мощности |
| Погрешность модуля |
Напряжение и ток: 0.5% Частота: 0.1 Гц Фазовый угол: 0.6° |
Базовые характеристики
| Рассеиваемая мощность | 125 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 0 мА при 32 В DC |

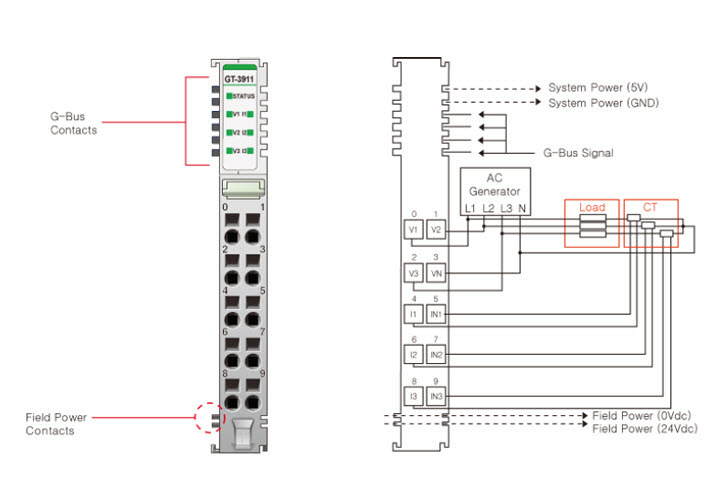

| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 63 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Модули параметров 3-фазной сети Crevis GT-39x1, Серия G.pdf / PDF 0.93MB
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
1
Ток потребления, мА
125
Тип разъема
RTB 10
Тип подключения
с 3-фазной сети
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
Другое
