GT-3708

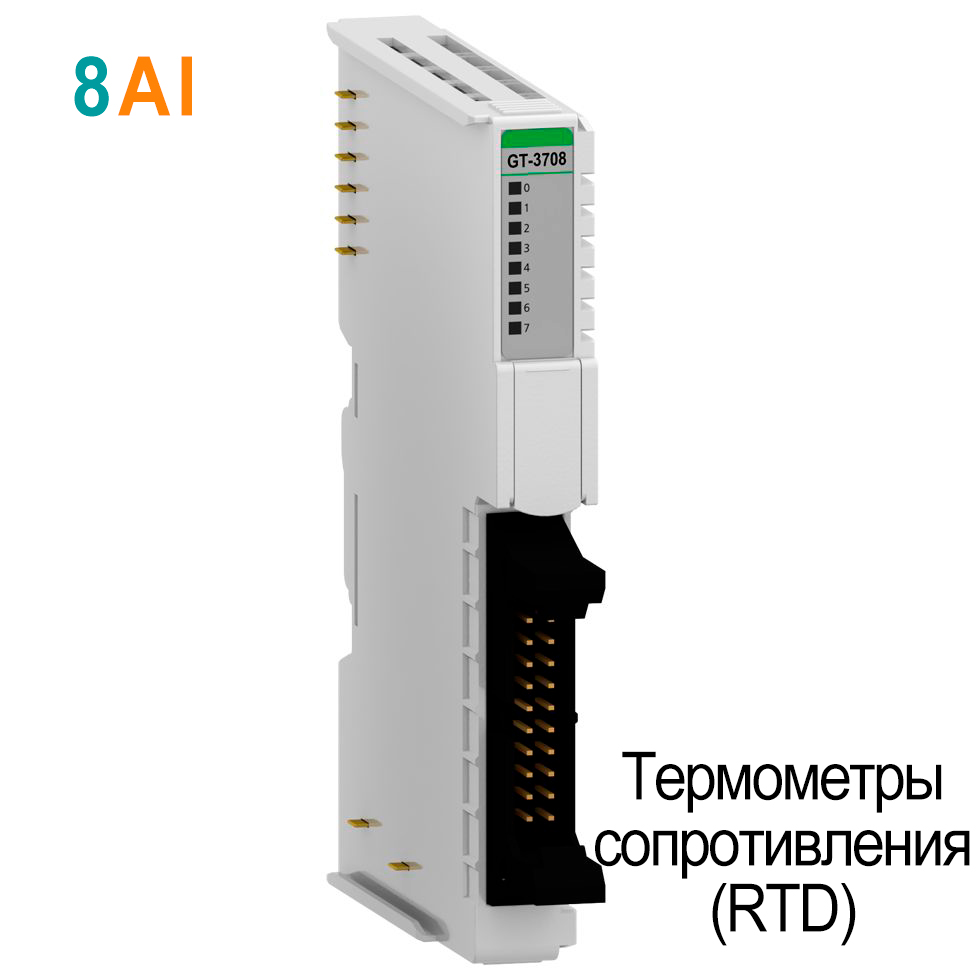

Модуль ввода аналоговых сигналов GT-3708 серии G содержит 8 каналов для трехпроводного подключения термосопротивлений RTD и измерения сопротивления. Поддерживаются датчики Pt, JPt и Ni, включая Pt100, Pt500 и Pt1000, подключение выполняется через IDC 20. Время преобразования составляет не более 280 мс на все каналы. GT-3708 предназначен для многоканального контроля температуры в системах автоматизации. Для Pt100 и Pt1000 погрешность при 25 °C составляет 0,5 °C, предусмотрена диагностика обрыва или выхода сигнала за диапазон.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G - без горячей замены
Тип модуля
—
Аналоговый ввод
Количество каналов
—
8
Поддерживаемые НСХ
—
PT100, JPT100, JPT1000, JPT200, JPT50, JPT500, NI100, NI1000, NI1000LG, NI120, NI200, NI500, PT1000, PT200, PT500, Pt50
Ток потребления, мА
—
120
Тип разъема
—
IDC 20
Все характеристики
Характеристики входов
| Количество каналов | 8 каналов | ||||||||||||||||||||||||||||
| Индикация | 8 зелёных индикаторов статуса канала | ||||||||||||||||||||||||||||
| Тип входного сигнала |
|
||||||||||||||||||||||||||||
| Диагностика |
Обрыв датчика или выход за пределы диапазона: индикатор соотв. канала не горит и значение соотв. канала равно 0x8000 (-32768) |
||||||||||||||||||||||||||||
| Ток возбуждения | Около 1 мА | ||||||||||||||||||||||||||||

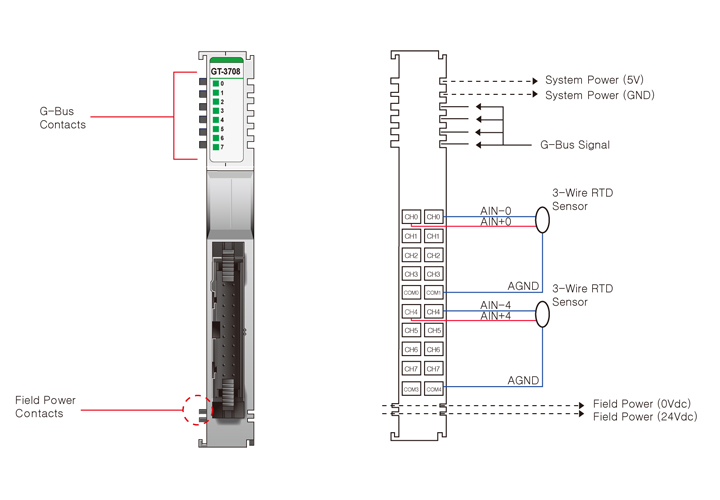

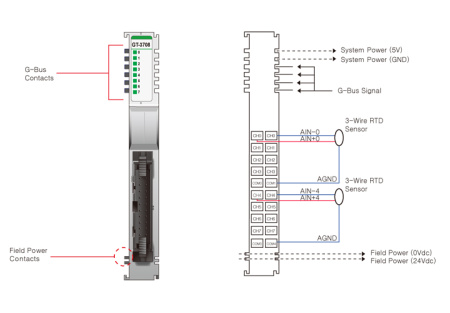

| Схема подключения | 3-проводная | ||||||||||||||||||||||||||||
| Время преобразования | не более 280 мс / все каналы | ||||||||||||||||||||||||||||
| Формат данных | 16-битное целое число (значение температуры / сопротивления) | ||||||||||||||||||||||||||||
| Погрешность модуля |
PT100, PT1000: 0.5 °C при 25 °C Остальные типы сигналов: ±0.1% от полной шкалы при 25 °C ±0.3% от полной шкалы при -40 °C, 70 °C |
||||||||||||||||||||||||||||
| Разрешение данных |
RTD: ±0.1 °C/°F, Сопротивление: 100 мОм/бит, 10 мОм/бит, 20 мОм/бит, 50 мОм/бит |
||||||||||||||||||||||||||||
| Калибровка | Не требуется |
Базовые характеристики
| Рассеиваемая мощность | 120 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 60 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
