Артикул:

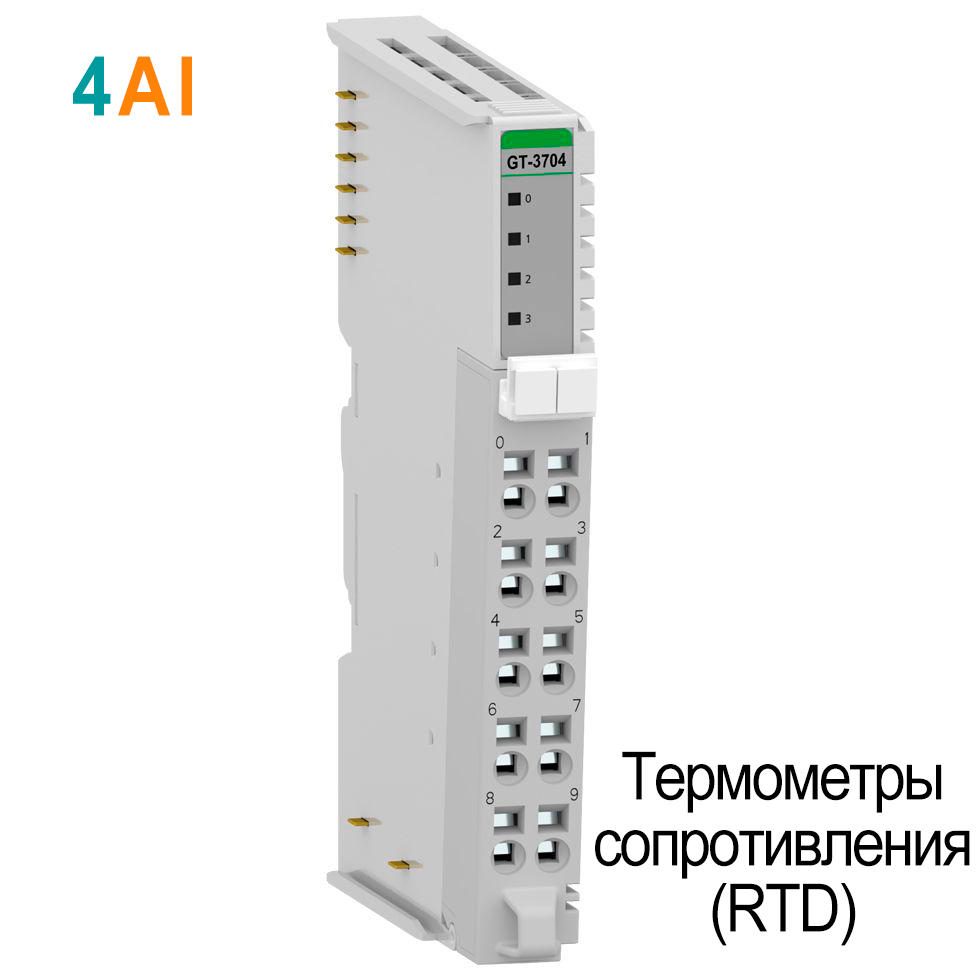

GT-3704
Характеристики входов
| Количество каналов | 4 канала | ||||||||||||||||||||||||||||
| Индикация | 4 зелёных индикатора статуса канала | ||||||||||||||||||||||||||||
| Тип входного сигнала |
|
||||||||||||||||||||||||||||
| Диагностика |
Обрыв датчика или выход за пределы диапазона: индикатор соотв. канала не горит и значение соотв. канала равно 0x8000 (-32768) |
||||||||||||||||||||||||||||
| Ток возбуждения | Около 1 мА | ||||||||||||||||||||||||||||

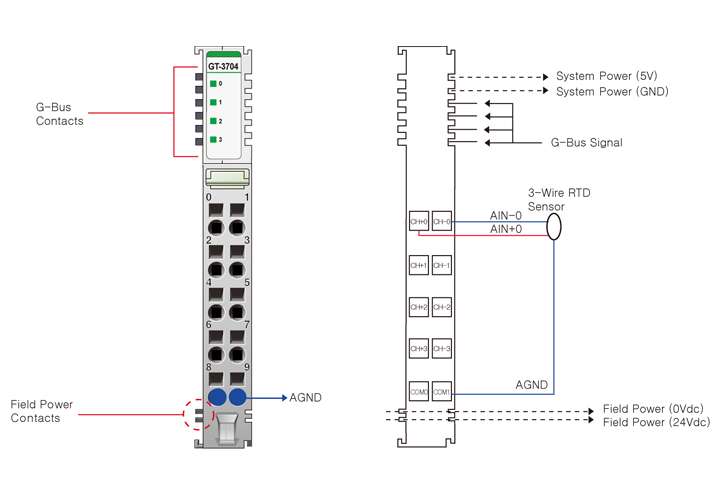

| Схема подключения | 3-проводная | ||||||||||||||||||||||||||||
| Время преобразования | не более 150 мс / все каналы | ||||||||||||||||||||||||||||
| Формат данных | 16-битное целое число (значение температуры / сопротивления) | ||||||||||||||||||||||||||||
| Погрешность модуля |
PT100, PT1000: 0.5 °C при 25 °C Остальные типы сигналов: ±0.1% от полной шкалы при 25 °C ±0.3% от полной шкалы при -40 °C, 70 °C |
||||||||||||||||||||||||||||
| Разрешение данных |
RTD: ±0.1 °C/°F, Сопротивление: 100 мОм/бит, 10 мОм/бит, 20 мОм/бит, 50 мОм/бит |
||||||||||||||||||||||||||||
| Калибровка | Не требуется |
Базовые характеристики
| Рассеиваемая мощность | 130 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 60 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Аналоговый ввод (RTD, TC) Crevis GT-37xx, Crevis GT-38xx, Серия G.pdf / PDF 1.98MB
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
4
Поддерживаемые НСХ
PT100, JPT100, JPT1000, JPT200, JPT50, JPT500, NI100, NI1000, NI1000LG, NI120, NI200, NI500, PT1000, PT200, PT500, Pt50
Ток потребления, мА
130
Тип разъема
RTB 10
Тип подключения
3-проводное
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
