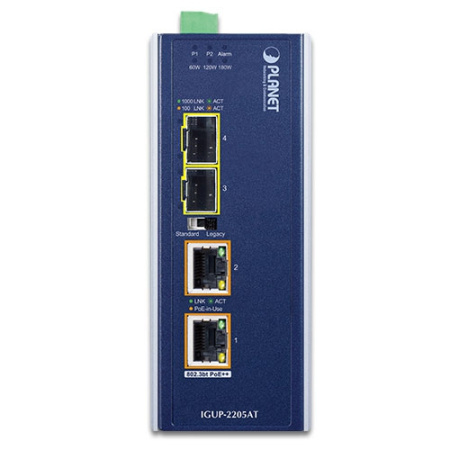

Артикул:
IGUP-2205AT
| Аппаратные характеристики | |
| Медные порты | 2 порт RJ45 10/100/1000BASE-T |
| Оптоволоконные порты | 2 слот SFP 1000BASE-SX/LX/BX, совместим с 100BASE-FX |
| Светодиодная индикация |
Системные: P1 (питание 1, зеленый), P2 (питание 2, зеленый), Alarm (неисправность, красный) Медные порты: 10/100/1000 LNK/ACT (зеленый) Слоты SFP: 100BASE-X: LNK/ACT (желтый) 1000BASE-X: LNK/ACT (зеленый) PoE: PoE-in-Use (используется PoE, желтый) |
| Габариты (Ш x Г x В) | 56 x 87.8 x 135 мм |
| Масса | 630 г |
| Питание | 12~56 В DC, защита от неправильной полярности |
| Потребление |
Система без нагрузки: DC 12 В: 4.56 Вт DC 48 В: 5.28 Вт Полная нагрузка: DC 12 В: 67.44 Вт DC 48 В: 205 Вт |
| DIP-переключатель | Переключение между режимами "Standard" и "Legacy" |
| Корпус | Металлический IP30 |
| Способ монтажа | На DIN-рейку, петля для монтажа на панель/стену |
| Защита от статического разряда | 6 кВ DC |
| Требования к кабелям |
10/100/1000BASE-T: 2-парный UTP Cat. 3, 4, 5, 5e, 6 (макс. 100 м) EIA / TIA-568 100-омный STP (макс 100 м) 100BASE-FX/1000BASE-SX/LX: Многомодовый: 50/125 мкм или 62.5/125 мкм Одномодовый: 9/125 мкм |
| Функции PoE | |
| Стандарт PoE | PoE++ IEEE 802.3bt |
| Выходная мощность на порт |
Режим "Standard" - 90 Вт Режим "Legacy" - 95 Вт |
| Тип источника питания PoE | Оконечное устройство, промежуточное устройство |
| Назначение контактов |
Для оконечного устройства: 1/2(+), 3/6(-) Для промежуточного устройства: 4/5(+), 7/8(-) |
| Суммарная выходная мощность |
12 В DC: 60 Вт 24~56 В DC: 190 Вт |
| Сетевые характеристики | |
| Управляемый | Нет |
| Архитектура | Store-and-Forward |
| Длина сегмента | 100 м |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 9 КБ |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet over Fiber Optic IEEE 802.3x Flow Control IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 град.С Относительная влажность: 5 ~ 90% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 град.С Относительная влажность: 5 ~ 90% (без конденсации) |
Техническое описание:
Руководство по эксплуатации:
