Артикул:
IMG-2400T

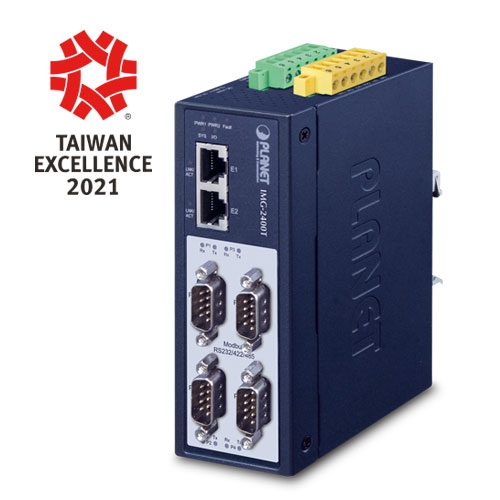

| IMG-2400T Шлюз Modbus 4-Порта RS232/422/485 Промышленный | |
| Характеристики последовательного интерфейса | |

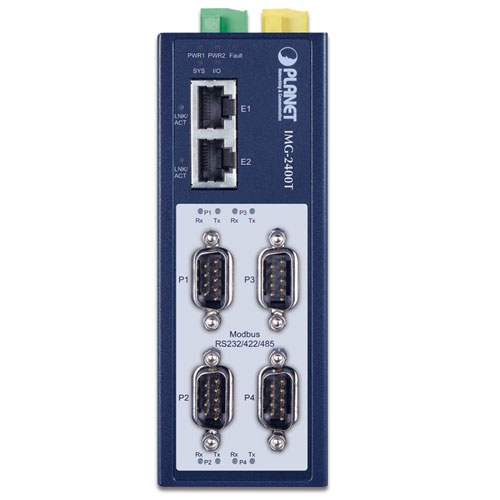

| Последовательные порты | 4 разъема DB9 типа "вилка" |
| Стандарты последовательного интерфейса | RS232/4-проводный RS422 или RS485/2-проводный RS485 |
| Скорость передачи | от 50 бит/с до 921 Кбит/с |
| Биты данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Контроль четности | Нечентный, Четный, Всегда "0", Всегда "1", Выкл |
| Управление потоком | RTS/CTS и DTR/DSR (только RS232) XON/XOFF |
| Сигналы | RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-проводный RS485: Tx+, Tx-, Rx+, Rx-, GND 2-проводный RS485: Data A (+), Data B (-), GND |
| Сетевые ограничения | RTU Master/RTU Slave/ASCII Master/ASCII Slave Режим Master: до 32 TCP-slave Режим Slave: до 32 TCP-master |
| Электрическая защита последовательных линий | Изоляция 2 кВ Защита от испульсного перенапряжения 1 кВ Защита от статического разряда 15 кВ |
| Характеристики интерфейса Ethernet | |
| Порты Ethernet | 2 x RJ45 |
| Сетевой стандарт | 10/100BASE-TX |
| Длина сегмента | 100 м |
| Архитектура | Store-and-Forward |
| Таблица адресов | 1K |
| Защита от статического разряда | 6 кВ |
| Защита от импульсного перенапряжения | 2 кВ |
| Аппаратные характеристики | |
| Способ монтажа | На DIN-рейку, петля для монтажа на панель/стену |
| Корпус | Металлический IP40 |
| Габариты (Ш x Г x В) | 50 x 87.8 x 135 мм |
| Масса | 625 г |
| Светодиодные индикаторы | Системные: Питание 1, Питание 2, Неисправность, SYS |
| Медный порт: Link/ Active | |
| Последовательный порт: Tx и Rx | |
| Питание | 12~48 В DC / 24 В AC, резервированное с защитой от неправильной полярности |
| Потребление | С полной нагрузкой - при питании 12 В DC: 0.419A (5.1 Вт) - при питании 24 В DC: 0.227A (5.4 Вт) - при питании 48 В DC: 0.136A (6.5 Вт) |

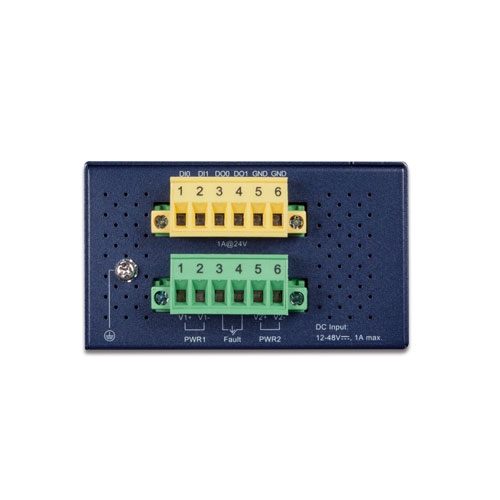

| Разъем питания | Съемный 6-контактный клеммник питания Пины 1/2 - питание 1, пины 3/4 - неисправность, пины 5/6 - питание 2 |
| Дискретные входы и выходы | 2 дискретных входа (DI): Логический "0": -24 В ~ 2.1 В (±0.1 В) Логическая "1": 2.1 В ~ 24 В (±0.1 В) Потребление при 24 В DC, 10 мА. 2 дискретных выхода (DO): Открытый коллектор, макс. 24 В DC, 100 мА |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Кнопка сброса | < 5 сек: Системный перезапуск |
| > 5 сек: Заводской сброс | |
| Функции управления | |
| Интерфейсы управления | Веб-интерфейс |
| Telnet, консоль | |
| Утилита VCOM для Windows | |
| SNMPv1, v2c / SNMP-ловушки | |
| Мониторинг с помощью UNI-NMS | |
| Утилита PLANET Smart Discovery | |
| Версия IP | IPv4 и IPv6 |
| Режимы работы | RTU Master |
| RTU Slave | |
| ASCII Master | |
| ASCII Slave | |
| ОС для утилиты Virtual COM | Только ОС Windows: |
| Windows XP | |
| Windows Server 2003 | |
| Windows 7 | |
| Windows Server 2008 | |
| Windows 8 (должна быть установлена последняя версия WinPcap) | |
| Windows Server 2012 (должна быть установлена последняя версия WinPcap) | |
| Windows 10 | |
| Обработка аварий | Запись в системном журнале / SNMP-ловушка |
| Функции времени | NTP |
| Безопасность | Всего 4 разрешенных IP хостов ("белый список") |
| Базы данных SNMP (SNMP MIBs) |
RFC1213 MIB-II RFC1317 RS232-like MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям | IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1591 DNS (client only) RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client RFC 2732 Format for Literal IPv6 Addresses in URL's RFC 3315 DHCPv6 Client RFC 3513 IPv6 Addressing Architecture RFC 3596 DNSv6 RFC 4443 ICMPv6 EIA/TIA RS232/422/485 |
| Содержание вредных веществ | RoHS |
| Условия окружающей среды | |
| Рабочие | Температура: -40 ~ 75
град.С Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения | Температура: -40 ~ 85
град.С Относительная влажность: 5 ~ 95% (без конденсации) |
