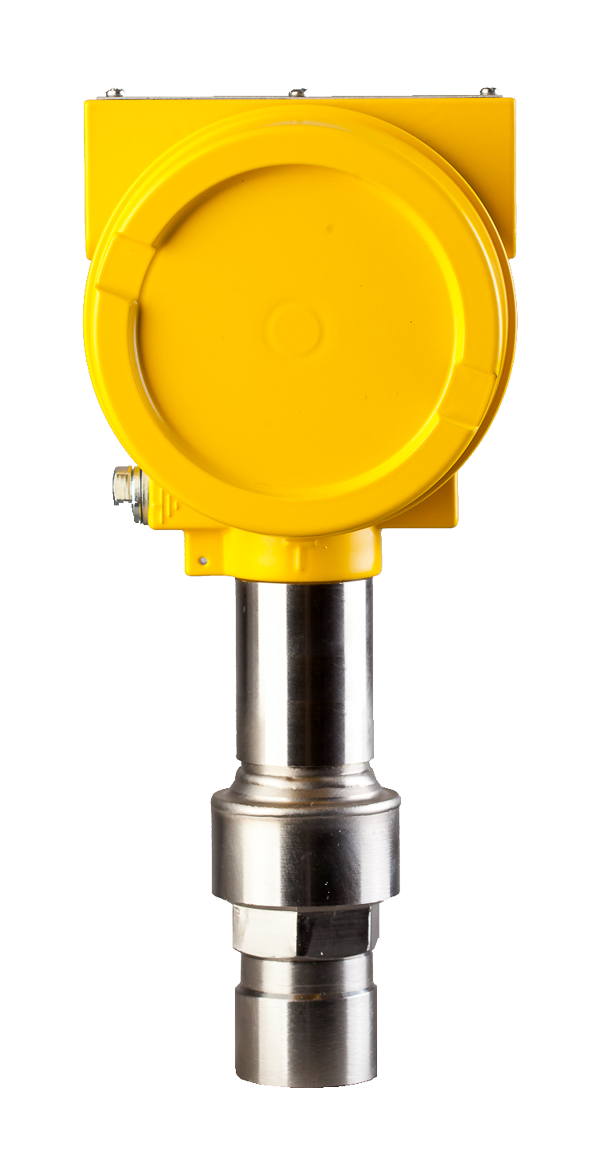

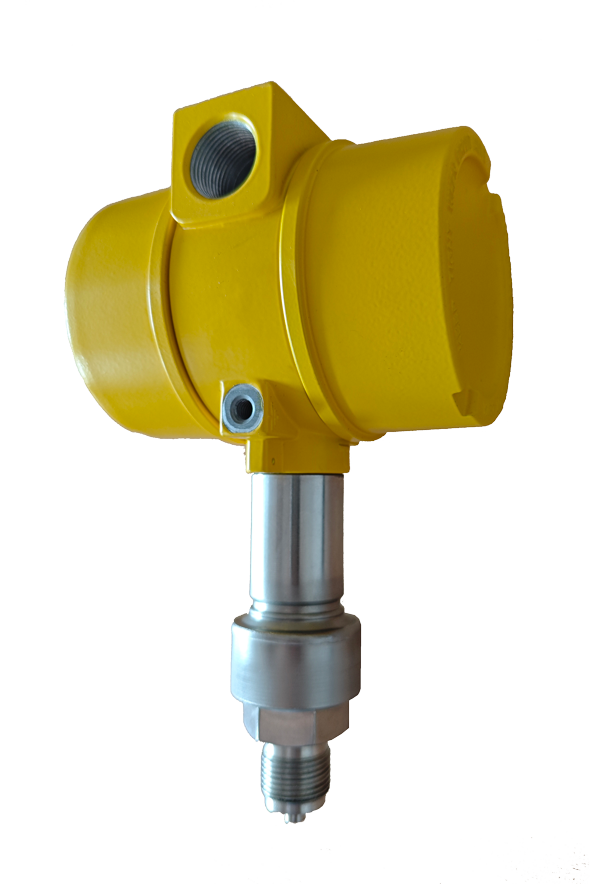

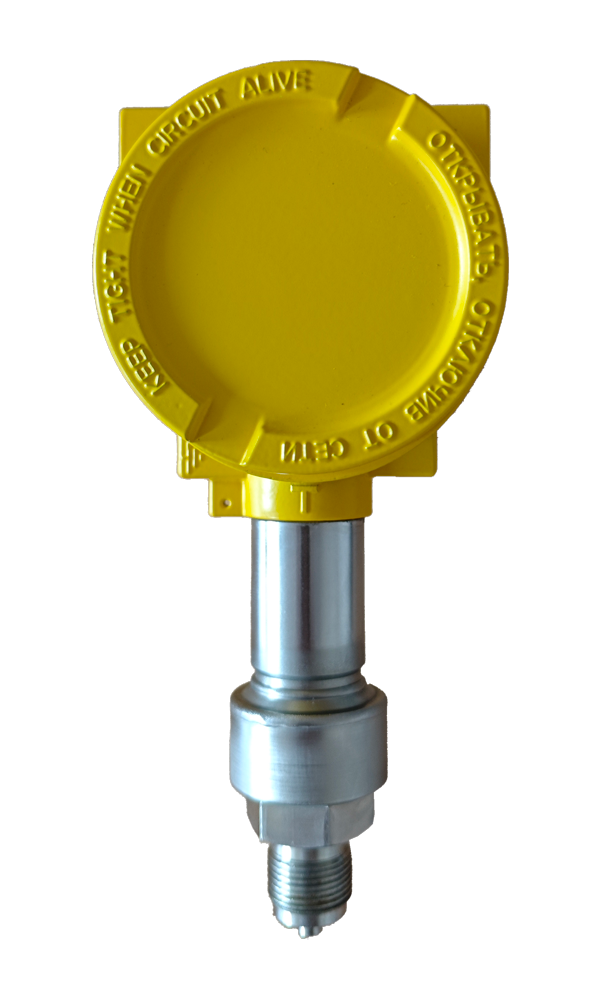

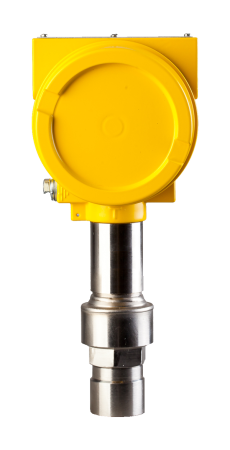

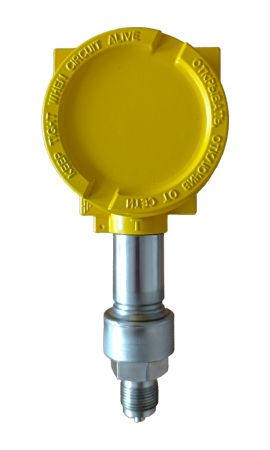

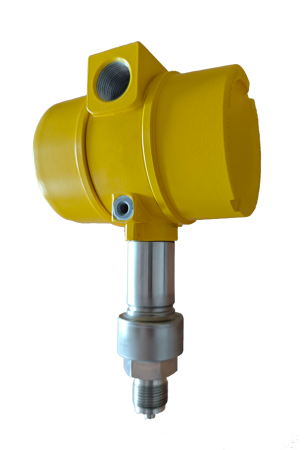

Датчик избыточного давления СУЭР-100-Ех-ДИ-2156м-02-МП2-t12-050-(0...4)МПа-42-К14М20

Один датчик — вся промышленность. От Сочи до Ямала.

Датчик давления СУЭР-100 - российский интеллектуальный преобразователь избыточного давления для непрерывного измерения давления жидкости, газа и пара в системах автоматического контроля, регулирования, управления и противоаварийной защиты. Чувствительный элемент - монокристаллический сапфир с кремниевыми тензорезисторами. Микропроцессорный электронный преобразователь формирует унифицированный сигнал 4–20 мА с цифровым HART-протоколом — датчик напрямую интегрируется в любую АСУ ТП, СИКН, СКАДА-систему или локальный контур регулирования.

СУЭР-100 это готовое решение для закладки в конструкторскую документацию блочно-модульных изделий: котельные и ЦТП заводской готовности, контейнерные компрессорные, замерные и сепарационные блоки, установки дозирования и водоподготовки. Полное обозначение по ТУ 4212-010-59541470-2012 — для прямого включения в спецификации.

Датчик СУЭР-100-Ех-ДИ-2156м-02-МП2-t12-050-(0...4)МПа-42-К14М20 в наличии на складе - это экономия времени на оформление заказа и изготовление. Все датчики новые, 2026 года выпуска, с первичной поверкой и полным комплектом документации (паспорт, руководство по эксплуатации, разрешительные документы). Поможем проверить применимость исполнения под вашу среду и точку измерения.

Расшифровка строки заказа:

Применение по отраслям

• Нефтегазодобыча: устья добывающих и нагнетательных скважин, АГЗУ, ДНС, УПН/УПСВ, БКНС систем ППД, факельные системы. Транспорт нефти и газа - НПС магистральных нефтепроводов, компрессорные станции, ГРС и ГРП, резервуарные парки, сливо-наливные эстакады, ПХГ.
• Нефтепереработка и нефтехимия: установки ЭЛОУ (подтверждённое внедрение серии на термообессоливающей установке), АВТ, риформинг, гидроочистка, ГФУ, контуры ПАЗ (SIL2/SIL3).
• Химическая промышленность: реакторные узлы, трубопроводы реагентов, склады СУГ, аммиачные холодильные установки.
• Энергетика: котельные и котлы среднего давления, деаэраторы, питательные и сетевые трубопроводы, паропроводы, мазутные и газовые хозяйства ТЭЦ/ГРЭС.
• Металлургия: системы учёта топливно-энергетических ресурсов (подтверждённое внедрение серии на ТЭЦ ММК), заводские энергосети пара, воды, сжатого воздуха.
• ЖКХ и водоснабжение: ЦТП, ИТП, тепловые сети, повысительные насосные, водозаборы, станции водоподготовки.
• Прочие производства: автоклавы (газобетон, пищепром, фарма), компрессорные и азотные станции, системы пожаротушения (насосные, спринклерные и дренчерные установки), испытательные стенды и опрессовка оборудования, зоны с горючей пылью (элеваторы, деревообработка, топливоподача ТЭС).

Применение в составе узлов учёта

Датчик внесён в Госреестр СИ РФ и применяется в коммерческих и технических узлах учёта тепла, пара, воды и газа. Совместим с вычислителями и расходомерами по токовому и HART-каналу. С учётом диапазона 0...4 МПа, Ex-исполнения и наличия в Госреестре СИ применим в следующих узлах:

• Узлы учёта тепловой энергии (УУТЭ): коммерческий учёт по ПП РФ № 1034: датчики давления на подающем и обратном трубопроводах теплосети, на источниках и у потребителей. Давление в теплосетях (до 1,6–2,5 МПа) полностью в диапазоне, класс 0,5 удовлетворяет требованиям к преобразователям давления в теплоучёте; сигнал 4–20 мА подключается к любому тепловычислителю.
• Узлы учёта пара и конденсата: котельные и ТЭЦ с котлами среднего давления (1,4 / 2,4 / 4,0 МПа): давление пара нужно вычислителю для определения плотности и энтальпии при работе с вихревыми расходомерами или сужающими устройствами. Именно такой учёт ТЭР реализован на ТЭЦ ММК на датчиках этой серии. Обязательное условие монтажа — сифонная трубка (петля) для защиты мембраны от температуры пара.
• Узлы коммерческого и технического учёта природного газа: совместно с корректорами и вычислителями (коррекция по давлению и температуре) на ГРП, ГРУ, котельных, промплощадках. Здесь Ex-исполнение обязательно. Оговорка: для узлов с высокими требованиями по точности (коммерческие СИКГ по ГОСТ 8.611) обычно закладывают погрешность 0,25 % и лучше — исполнение 050 (±0,5 %) уверенно проходит для технического (внутризаводского) учёта газа, а для коммерческого нужно сверяться с расчётом погрешности узла.
• СИКН / СИКНС (системы измерений количества и показателей качества нефти): датчики давления в измерительных линиях, на входных/выходных коллекторах, в блоках контроля качества. Давление здесь — вспомогательный параметр (контроль однофазности потока, приведение плотности), поэтому ±0,5 % достаточно; Ex и HART — стандартное требование таких систем.
• Узлы учёта нефтепродуктов и СУГ: терминалы, наливные эстакады, топливные хозяйства: давление в линиях налива для вычисления массы и контроля режима перекачки.
• Узлы технического учёта сжатого воздуха и технических газов: заводские энергосети (воздух, азот, CO₂): приведение расхода к нормальным условиям в системах энергоменеджмента. Для кислородных линий — только после замены на специальное исполнение «кислород».
• Узлы учёта воды: магистральные водоводы и насосные станции водоканалов: давление как контролируемый параметр узла и для вычисления гидравлических режимов (в учёте холодной воды давление не участвует в расчёте объёма, но входит в состав диспетчеризируемых параметров узла).

В ЗИП и аварийный запас

СУЭР-100 из наличия - идеальная позиция для служб КИПиА, метрологических и сервисных организаций:

• перенастройка диапазона по HART - один прибор закрывает разные точки измерения, с ВПИ до 4 МПа;
• Ex + t12 - подходит на замену в любую зону и в любой сезон;
• присоединение М20×1,5 и сигнал 4–20 мА + HART  это прямая замена Сапфир-22, Метран, Элемер и других производителей, считая также снятых с поддержки импортных преобразователей (Rosemount, Yokogawa EJA, Siemens SITRANS) без переделки закладных и кабельных линий.

• Предприятия «Газпром нефти»: ООО «Газпромнефть-Заполярье», АО «Газпромнефть-ННГ», ООО «Газпромнефть-Оренбург», ООО «Газпромнефть-Хантос», ООО «Газпромнефть-Ямал», АО «Мессояханефтегаз», ООО «Меретояханефтегаз», а также ООО «Газпромнефть-Автоматизация» и ООО «Газпромнефть-Снабжение».
• Добывающие предприятия: ПАО «СН-МНГ» («Славнефть-Мегионнефтегаз»), АО «Томскнефть» ВНК.
• Нефтепереработка: ПАО «Орскнефтеоргсинтез».
• Энергетика: АО «СГК-Новосибирск» (Сибирская генерирующая компания).
• Снабженческие и сервисные организации: ООО «РНГ Снабжение», ООО «НГС», ЗАО «ОМЗИТ».

География внедрений говорит сама за себя: от Оренбуржья до Ямала, Гыдана и Заполярья — приборы подтвердили работу в самых жёстких условиях эксплуатации, включая арктические месторождения.
