В основе работы Rosemount 2130 лежит камертонный принцип. Пьезоэлектрический элемент возбуждает колебания вибрационной вилки на собственной частоте. При погружении вилки в жидкость частота изменяется, электроника распознает переход между состояниями «сухо» и «мокро» и переключает выходной сигнал. Сигнализатор не измеряет уровень непрерывно, а контролирует наличие жидкости в точке установки.
Прибор не требует калибровки и не содержит движущихся механических частей. На его работу практически не влияют пена, турбулентность, вибрации, газовые включения и изменение свойств жидкости. Rosemount 2130 может использоваться для газированных жидкостей, суспензий и сред, способных образовывать отложения. Регулируемая задержка переключения помогает исключить ложные срабатывания при волнении и разбрызгивании жидкости.

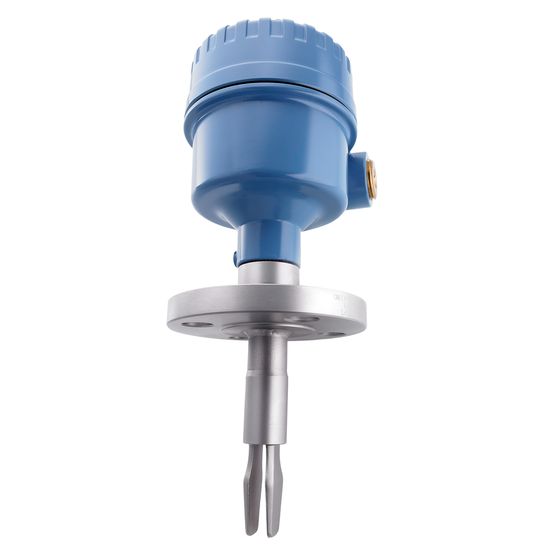

Исполнение 2130PA2ES4DARM04501EMQ4 рассчитано на работу при температуре технологической среды от −70 до +260 °C. Детали, контактирующие с рабочей средой, изготовлены из нержавеющей стали 316/316L. Алюминиевый корпус имеет степень защиты IP66/67.
Сигнализатор оснащен трехпроводным выходом PNP/PLC с питанием 20–60 В DC и функцией самодиагностики. Светодиодный индикатор показывает состояние выхода и исправность прибора. Задержка переключения настраивается на 0,3, 1, 3, 10 или 30 секунд. Магнитная контрольная точка на корпусе позволяет проверить работу сигнализатора и подключенной системы без демонтажа оборудования.
Расшифровка модели 2130 PA2ES4DARM04501EMQ4:
2130- Вибрационный сигнализатор уровня для работы в условиях высоких температур процессаP - Тип модуля электроники ПЛК/PNP (трехпроводный), от 20 до 60 В пост. тока, функция самодиагностики
A - материал корпуса: алюминий
2 - Кабельный ввод: М20 Сертификация NA, E1, I1
E - Диапазон рабочих: температур расширенный -70...260С
S - Материалы конструкции: нержавеющая сталь 316L (1.4404)
4 - Размер присоединения к резервуару: 4 дюйма/100мм (ДУ100)
DA - Номинал присоединения к резервуару: Фланец EN1092-1 РУ 10/16 бар
R - Тип фланца: Плоский фланец с уплотнительным выступом
M - Удлиненная вилка: длина указывается в миллиметрах
0450 - Длина вибровилки: 450 мм
1 - Обработка поверхности деталей, контактирующих со средой Стандартная
ЕМ- Маркировка взрывозащиты в соответствии с ТР ТС (ЕАС)
Q4 - Сертификат функциональной проверки
В комплекте:
1. Ответный фланец DN100 PN16 EN 1092-1 форма B1 (соединительный выступ) с КМЧ (шпильки, гайки, прокладка), материал 09Г2С
2. Кабельный ввод под кабель с ленточной броней, Exd, М20х1,5, диаметр кабеля 11,5-16 мм, материал - никелированная латунь
3. Обогреваемый термочехол Ризур-А без смотрового окна, 220Вольт, Exe.
