Артикул:
TOPRW0500WD
Панель оператора HMI TOPRW0500WD используется для компактных пультов, станков и локальных установок, где важен широкий формат экрана. Цветной сенсорный TFT-дисплей 5? имеет разрешение 800?480, светодиодную подсветку; объем памяти составляет 128 МБ.
Для обмена с оборудованием предусмотрены Ethernet 10/100 Мбит/с и два последовательных интерфейса RS-422 и RS-232C/RS-422/485; также доступны USB OTG и SDHC до 32 ГБ. Питание 24 В DC, рабочая температура от -10 до +50 °C, степень защиты лицевой части IP65.
Для обмена с оборудованием предусмотрены Ethernet 10/100 Мбит/с и два последовательных интерфейса RS-422 и RS-232C/RS-422/485; также доступны USB OTG и SDHC до 32 ГБ. Питание 24 В DC, рабочая температура от -10 до +50 °C, степень защиты лицевой части IP65.
Цена по запросу
Наличие по запросу
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
| Тип дисплея | Цветной 5" TFT (16 млн. цветов) |
| Размер дисплея (мм) | 108x64.8 |
|
Разрешение дисплея (пикселей) |
800x480 |
| Уровень яркости | 10 уровней (по ПО) |
| Тип подсветки | Светодиодная |
| Срок эксплуатации подсветки | 50 тысяч часов |
| Тип сенсора | Аналоговая резистивная пленка |
| Срок службы сенсора | 1 миллион раз и более |
| Последовательный СОМ1 | RS-422C Асинхронный +5В пост, тока |
| Бит данных: 7/8 бит. Столовый бит: 1 /2 бит. Бит четности: нет/нечетный/четный Скорость передачи в бодах: 2400-115,2 кбит/с | |
| Разъем: DSUB 9 контактов х 1 | |
| Последовательный COM2 | RS-232C, RS-422/485 асинхронный |
| Бит данных: 7/8 бит. Столовый бит: 1 /2 бит. Бит четности: нет/нечетный/четный | |
| Скорость передачи в бодах: 2400-115,2 кбит/с | |
| Разъем: DSUB 9 контактов х 1 | |
| Ethernet | IEЕЕ802.3i / IEЕЕ802.Зu, 10BASE-T/100BASE-TX |
| Разъем: RJ-45 х 1 | |
| USB хост | Недоступно |
| USB OTG | Совместимый с USB 2.0 выход 5 В пост, тока/0,5 А, макс. 5 м |
| Поддержка: USB-накопитель, USB сканер штрих-кодов (стандартный протокол клавиатуры) | |
| Разъем: USB Mini-B (задний) х 1 | |
| Карта SD | Слот для карты SD х 1, SDHC (МАКС. 32 ГБайт) |
| Принтер | Почти все принтеры с USB-интерфейсом, рулонный принтер (протокол EPSON) RS-232C |
| Видеопамять | 128 МБайт |
| Резервная память | 512 кБайт: Системный буфер (10 К Word), включая Аварийные сигналы/Запись в журнал/Набор параметров |
| Резервное копирование | Доступно |
| Часы реального времени | Встроенный |
| Светодиодный индикатор состояния | 3 светодиода (питание, работа, связь) |
| Входное напряжение | 24 В пост, тока (20-28 В пост, тока) |
| Потребление энергии | 15 Вт или менее |
| Кратковременное падение напряжения | 24В пост, тока на 10 мс |
| Сопротивление изоляции | 500 В пост, тока, 10 МОм |
| Рабочая температура (’ С) |
-10...45 |
| Температура хранения (°C) | -10...45 |
| Рабочая влажность (% отн. влажн.) | 0-90 (без росы) |
| Атмосфера | Отсутствие коррозионно-активного газа |
| Вибрационная выносливость | Амплитуда: 10 < F < 25 Гц (2G) X, Y, Z каждое направление (в течение 30 минут) |
| Помехоустойчивость | 1000 В между пиками (ширина импульса 1 пс) |
| Разряд статического электричества | Разряд всоединении от EN61000-4-2: ±4 кВ |
| Выносливость к толчкам | 10G X, Y, Z каждое направление (3 раза) |
| Заземление | Класс 3 (100 Ом или менее) |
| Классификация защиты | IP65 (спереди) |
| Сертификация | СЕ, КС, UL |

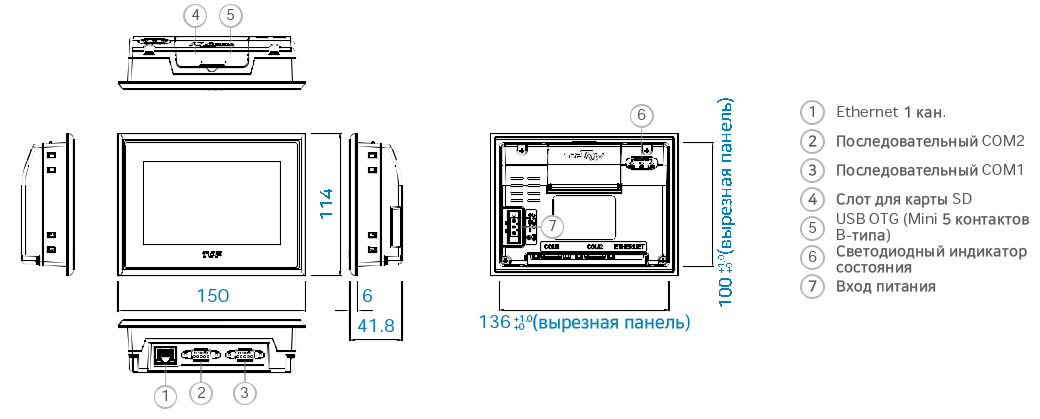

| Размер вырезанной панели (мм) | 136x100 |
| Внешние габариты (мм) | 150x114x41.8 |
| Вес (кг) | 0,4 |
| Система охлаждения | Естественное воздушное охлаждение |
| Материал корпуса | Поликарбонат (стойкий к пламени) |
