Панели HMI и панельные компьютеры

Панели оператора HMI

Панель оператора представляет собой устройство со встроенным сенсорным экраном и вычислительным модулем, она используется для локального контроля оборудования. Панель подключается к устройствам автоматики и измерительным приборам, считывает технологические параметры и передает команды оператора. HMI (Human Machine Interface) это визуальное отражение работы оборудования или техпроцесса на экране для оперативного контроля.

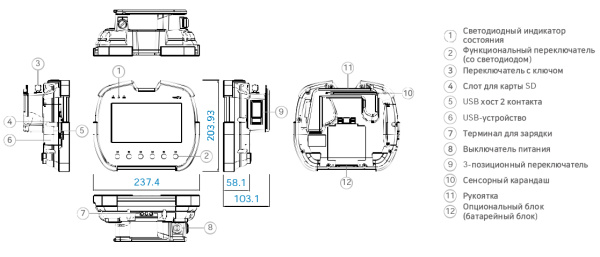

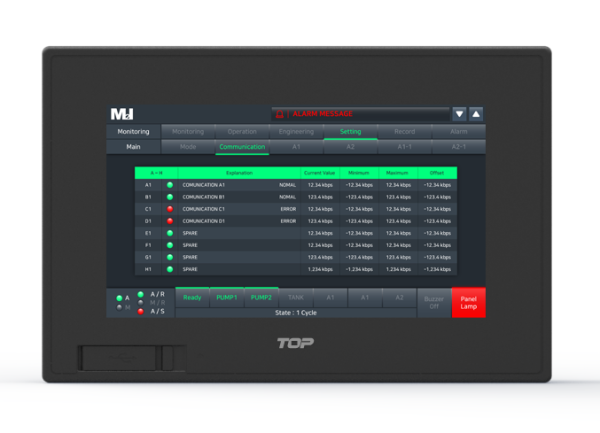

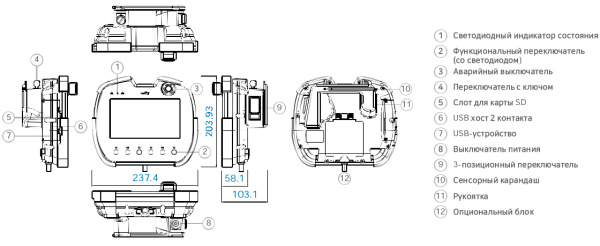

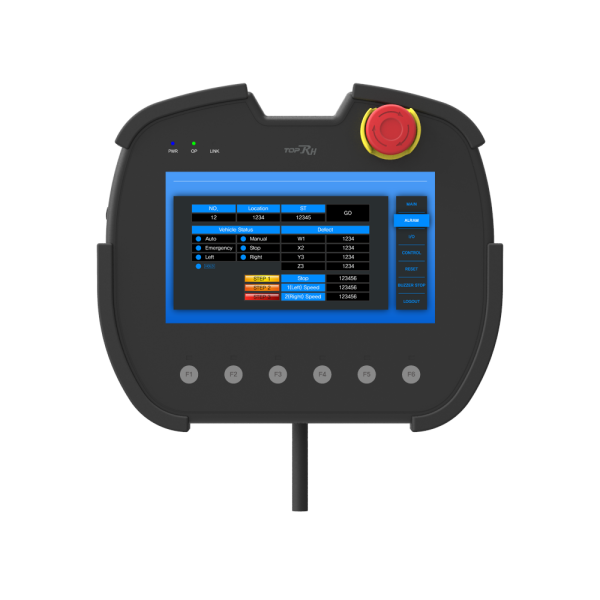

В каталоге представлены модели с диагональю от 4,3 до 15 дюймов. Серия TOPRE включает компактные панели, TOPRW - широкоформатные, TOPRX - модели с различными диагоналями и разрешением экрана. TOPRH представляет собой переносную панель: доступны проводное исполнение и вариант с Wi-Fi.

В зависимости от модели панели оснащаются Ethernet, RS-232, RS-422/485, USB и слотом для SD-карты. В линейке также есть исполнения Ex и панель TOPRW0710WD-IO со встроенными 16 дискретными входами и 16 дискретными выходами. Такая модель может принимать и формировать отдельные сигналы без установки дополнительных модулей ввода/вывода.

Панель оператора выбирают для шкафа управления, станка, установки или локального пульта, когда требуется интерфейс управления без функций полноценного промышленного компьютера.

Промышленные панельные компьютеры

Панельный компьютер объединяет сенсорный дисплей и полноценный промышленный ПК. В отличие от обычной HMI-панели он имеет компьютерный процессор, оперативную память, SSD и операционную систему, поэтому может использоваться не только для отображения мнемосхем, но и для запуска SCADA, работы с базами данных, архивирования и формирования отчетов.

В каталоге представлены панельные компьютеры TOP-PCVIEW с экранами 10,4, 12,1, 15, 17 и 18,5 дюйма. Модели построены на процессоре Intel Core i3, оснащаются 8 ГБ оперативной памяти и SSD объемом 256 ГБ. Предусмотрены исполнения с питанием 24 В DC и 220 В AC, а также варианты с установленным программным обеспечением TOP-VIEW.

Для подключения оборудования используются четыре последовательных порта, два независимых интерфейса Ethernet и USB. Наличие VGA и HDMI позволяет подключить дополнительные мониторы. Безвентиляторное охлаждение снижает потребность в обслуживании, а фронтальная часть корпуса имеет степень защиты IP65.

TOP-PCVIEW подойдет для рабочего места оператора, локальной SCADA-системы или промышленного шлюза, где необходимо собирать данные от нескольких устройств, вести архивы и передавать информацию на верхний уровень предприятия

Какое HMI-устройство выбрать

Задача	Подходящее оборудование	Требования к устройству HMI
Управление отдельным станком или установкой	Панель оператора HMI	Нужны кнопки управления, настройка уставок, отображение параметров и аварийных сообщений
Визуализация производственной линии	HMI-панель с экраном от 10 дюймов	Требуется развернутая мнемосхема, графики и одновременный вывод большого количества параметров
Запуск SCADA и дополнительного программного обеспечения	Промышленный панельный компьютер	Необходимы архивирование, формирование отчетов, работа с базами данных и приложениями операционной системы
Построение разнесенного рабочего места	Дисплейный и вычислительный модули	Экран и вычислительная часть должны устанавливаться отдельно друг от друга
Управление с разных участков оборудования	Переносная панель оператора	Оператору необходимо перемещаться вдоль производственной линии или установки
Установка во взрывоопасной зоне	Взрывозащищенная панель оператора	Требуется специальное исполнение с подтвержденным уровнем взрывозащиты

Модули и аксессуары к панелям HMI

В этом подразделе находятся две группы продукции. Первая предназначена для построения модульной панели оператора, вторая включает принадлежности для переносных панелей TOPRH.

Модульная HMI состоит из дисплейного модуля TOPRD и вычислительного модуля TOPRP.
Сенсорные дисплеи TOPRD имеют диагональ от 8,4 до 15 дюймов и поддерживают мультитач. Часть моделей дополнительно оборудована фронтальной камерой и датчиком движения.
Вычислительный модуль отвечает за выполнение HMI-проекта, обмен данными и подключение внешних устройств. TOPRP оснащается последовательными портами, двумя Ethernet, USB и слотом для SD-карты. Мультимедийная версия TOPRP20D дополнительно имеет HDMI, видеовход, аудиовыход и Wi-Fi.

Модульное построение позволяет отдельно подобрать размер и исполнение дисплея, а затем установить вычислительный блок с необходимыми интерфейсами. Это удобно для нестандартных пультов управления и оборудования, где готовая моноблочная панель не подходит по компоновке или набору функций.

К аксессуарам для переносных панелей TOPRH относятся соединительные кабели длиной 3, 5 и 10 метров, коммуникационный модуль, аккумулятор и зарядная станция. Эти компоненты подбираются под конкретную модификацию панели и способ ее подключения.

Эту продукцию выпускает южнокорейская компания M2I Corporation, работающая в области промышленной автоматизации с 1999 года. Компания специализируется на разработке панелей оператора HMI, программном обеспечении SCADA и комплексных решения для цифровизации производства и построения Smart Factory.
