Артикул:

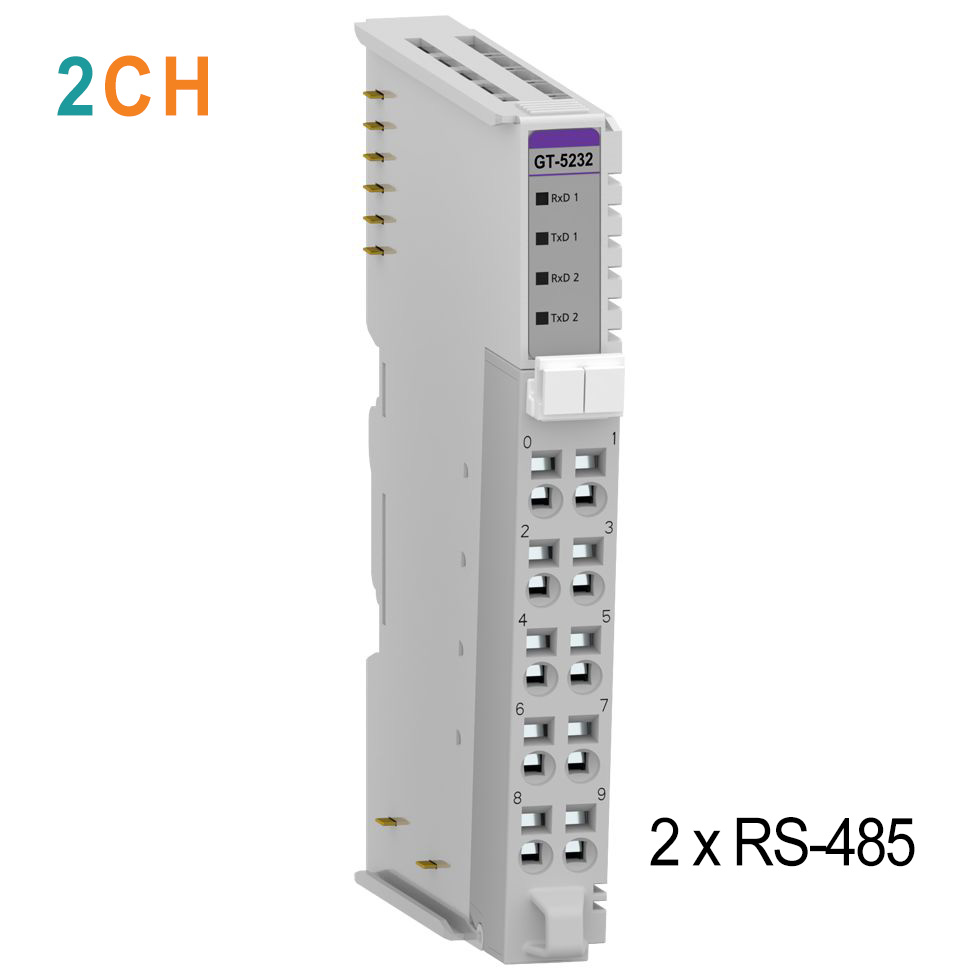

GT-5232
Характеристики интерфейса
| Интерфейс передачи данных | RS-485 |
| Количество каналов | 2 канала |
| Линии передачи данных | TxD, RxD, Полудуплексный режим |
| Скорость передачи данных | 1200 ~ 115200 бод |
| Количество бит данных | 8 бит |
| Контроль чётности | Без контроля (None, по умолчанию), Нечёт. (Odd), Чёт. (Even) |
| Количество стоповых бит | 1 бит (по умолчанию), 2 бита |
| Тип кабеля | Рекомендуется использовать экранированный кабель |
| Длина кабеля | не более 1 км (витая пара) |
|
Размер "окон" приёма / передачи данных |
Данные - 14 байт (по умолчанию), настраивается (Макс. 61 байт) Байты состояния интерфейса - 2 байт Байты управления интерфейсом - 2 байт |
| Буфер приёма (RxD) | 1024 байт |
| Буфер передачи (TxD) | 1024 байт |
| Входное сопротивление | 120 Ом |
Базовые характеристики
| Рассеиваемая мощность | 85 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание и внутренние цепи: Не используется Системное питание и внутренние цепи: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 57 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Интерфейсные модули Crevis GT-52xx, Серия G.pdf / PDF 2.35MB
1/1
—
Серия
Серия G
Тип модуля
Интерфейсные модули
Количество каналов
2
Тип интерфейса
RS-485
Ток потребления, мА
85
Тип разъема
RTB 10
Горячая замена
?
Hot backup
Не поддерживается
