Характеристики интерфейса
Интерфейс передачи данных | RS-232 |
Количество каналов | 2 канала |

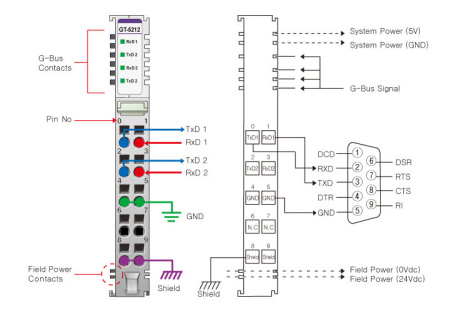

Линии передачи данных | TxD, RxD, Дуплексный режим |
Скорость передачи данных | 1200 ~ 115200 бод |
Количество бит данных | 8 бит |
Контроль чётности | Без контроля (None, по умолчанию), Нечёт. (Odd), Чёт. (Even) |
Количество стоповых бит | 1 бит (по умолчанию), 2 бита |
Тип кабеля | Рекомендуется использовать экранированный кабель |
Длина кабеля | не более 15 м |
Напряжение сигнала низкого уровня |
-18 В ~ -3 В |
Напряжение сигнала высокого уровня |
3 В ~ 18 В |
Размер "окон" приёма / передачи данных |
Данные - 14 байт (по умолчанию), настраивается (Макс. 61 байт) Байт состояния интерфейса - 2 байт Байт управления интерфейсом - 2 байт |
Буфер приёма (RxD) | 1024 байт |
Буфер передачи (TxD) | 1024 байт |
Базовые характеристики
Рассеиваемая мощность | 85 мА при 5 В DC |
Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание и внутренние цепи: Не используется Системное питание и внутренние цепи: Без изоляции |
Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
Вес | 57 г |
Габариты модуля | 12 мм x 99 мм x 70 мм |
Для покупки товара в нашем интернет-магазине выберите необходимый товар и добавьте его в корзину. В Корзине будет доступно два варианта оформления заказа: «Оформить заказ» или «Быстрый заказ».
Кнопка "Быстрый заказ" требует указания минимальных данных для оформления заказа. Достаточно указать ФИО, телефон и e-mail. Мы свяжемся с вами для подтверждения заказа и уточнения его условий (доставки, оплаты и т.д.). После подтверждения заказа вам будет отправлено информационное письмо, содержащее все данные по заказу, оплата, доставка и состав заказа.
Кнопка "Оформить заказ" позволяет сделать заказ без дополнительных звонков и разговоров. В этом режиме можно выбрать способ оплаты (онлайн-картой или по счету), вариант доставки (самовывоз, до терминала или до адреса), указать адрес доставки и дополнительные пожелания к заказу. Укажите на кого оформляется заказ, юридическое или физическое лицо, от этого зависят варианты способов оплаты.
Серия
|
Серия G |
Тип модуля
|
Интерфейсные модули |
Количество каналов
|
2 |
Тип интерфейса
|
RS-232 |
Ток потребления, мА
|
85 |
Тип разъема
|
RTB 10 |
Горячая замена
? Hot backup |
Не поддерживается |
