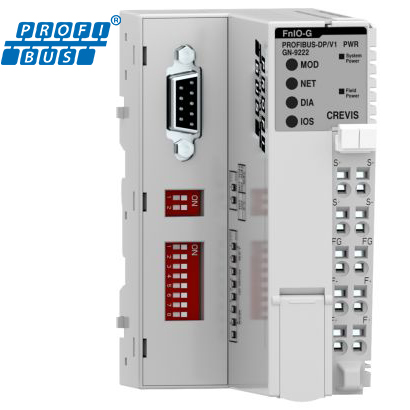

GN-9222 Адаптер Profibus

Характеристики интерфейса

Тип адаптера	Ведомое устройство (Slave), PROFIBUS
Протокол обмена	PROFIBUS
Количество модулей расширения	не более 63 модулей
Объем данных модулей расширения	не более 244 байт входных данных и 244 байт выходных данных
Количество ведомых устройств	не более 125 узлов в одной сети
Резервирование	Не поддерживается
Режим "замораживания" (Freeze)	Поддерживается
Режим синхронизации (Sync)	Поддерживается
Автоматические выбор скорости передачи данных	Поддерживается
Режим "сохранности" (Fail safe)	Поддерживается
Протокол FMS	Не поддерживается
Скорость передачи данных	9.6 ~ 12000 Кб/с
Коннектор	9-контактный коннектор (D-Sub, DB-9), интерфейс RS-485
Последовательный порт	RS-232 для Modbus RTU, сервисных функций или панели оператора
Настройки последовательного порта (фиксированные)	Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1
Индикация	6 индикаторов статуса

Базовые характеристики

Рассеиваемая мощность	100 мА при 24 В DC

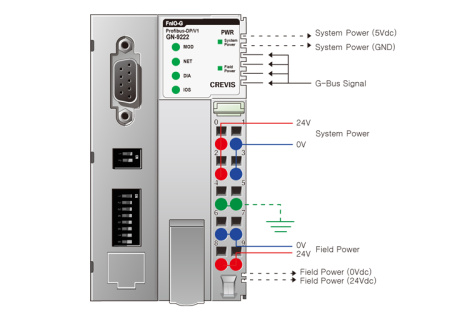

Системное питание	Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 16 ~ 30 В DC Защита от напряжения обратной полярности
Полевое питание	Напряжение питания: 24 В DC (номин.). Макс. 30 В DC
Макс. ток цепей полевого питания	10 A DC
Питание модулей расширения	1.5 A при 5 В DC (встроенный источник питания)
Гальваническая изоляция	Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция
Подключение	Макс. сечение проводов 2.0 мм² (AWG 14)
Вес	163 г
Габариты модуля	54 мм x 99 мм x 70 мм
