Артикул:
WGS-6325-8UP2X
| Аппаратные характеристики | |
| Медные порты |

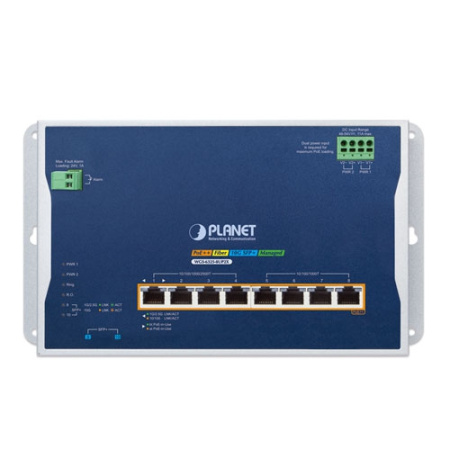

4 порта RJ45 10/100/1000/2500BASE-T, автосогласование, auto-MDI/MDI-X (порты с 1 по 4) 4 порта RJ45 10/100/1000BASE-T, автосогласование, auto-MDI/MDI-X (порты с 5 по 8) |
| Порты PoE | 8 портов PoE++ 802.3bt (с 1 по 8) |

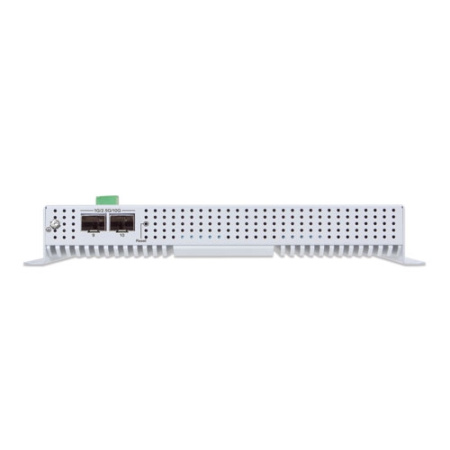

| Слоты SFP+ | 2 слота SFP+ 1G/2.5G/10GBASE-X (с 9 по 10) |
| RAM | 512 МБ |
| Flash-память | 64 МБ |
| Кнопка сброса |
< 5 сек: Системный перезапуск > 5 сек: Заводской сброс |
| Разъемы |
4-контактный клеммник питания: контакты 1 и 2 - питание 1 (V+ и V- соответственно) контакты 3 и 4 - питание 2 (V+ и V- соответственно) 2-контактный клеммник аварийного контакта |
| Аварийный выход | Релейный выход "Сбой питания", 24 В DC, 1А |
| Габариты (Ш x Г x В) | 245 x 140 x 36 мм |
| Масса | 1230 г |
| Защита от статического разряда | 6 кВ |
| Корпус | Металлический IP30 |

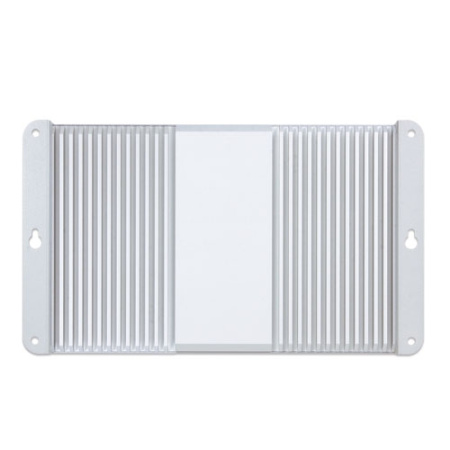

| Способ монтажа | На панель, на магнитное крепление или на DIN-рейку |
| Питание |
Двойное с резервированием 48~54 В DC (для использования функций PoE рекомендуется напряжение питания >52 В DC) Для максимальной нагрузки необходимо использовать два источника питания При питании от двух источников напряжение источников должно быть одинаковым |
| Потребление |
При питании от одного источника: Система - 13.22 Вт Полная нагрузка с PoE - 256.2 Вт При питании от двух источников: Система - 16.97 Вт Полная нагрузка с PoE - 496.9 Вт |
| Светодиодная индикация |
Системные: PWR 1 (зеленый) PWR 2 (зеленый) Ring (зеленый) Ring Owner (зеленый) Порты с PoE 10/100/1000/2500BASE-T (с 1 по 8): 1000/2500 LNK/ACT (зеленый), 10/100 LNK/ACT (желтый), IEEE 802.3bt PoE (зеленый), IEEE 802.3at/af PoE (желтый) Слоты SFP+ 1G/2.5G/10GBASE-X (с 9 по 10): 1G/2.5G LNK/ACT (зеленый) 10G LNK/ACT (желтый) |
| Сетевые характеристики | |
| Управляемый | Да |
| Уровень управления | L3 |
| Архитектура | Store-and-Forward |
| Коммутационная способность | 68 Гбит/с без блокирования |
| Пропускная способность, пакеты по 64 байт | 50.592 Мпак/с |
| Таблица адресов | 8K записей, автоматическое изучение адресов и удаление устаревших записей |
| Буфер данных | 4.1 Мбит |
| Управление потоком |
Пауза между кадрами по IEEE 802.3x для полнодуплексного режима Блокирование передачи для полудуплексного режима |
| Jumbo-кадр | 10 КБ |
| Функции PoE | |
| Стандарт PoE |
IEEE 802.3bt PoE++, источник питания (PSE) Обратная совместимость IEEE 802.3af/at |
| Тип источника PoE | 802.3bt / Оконечный / Промежуточный / Форсированный |
| Выходная мощность PoE |
Режим 802.3bt: макс. 95 Вт Форсированный режим: макс. 95 Вт Режим оконечного устройства: макс. 36 Вт Режим промежуточного устройства: макс. 36 Вт |
| Назначение пинов |
802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) Оконечный источник питания: 1/2(-), 3/6(+) Промежуточный источник питания: 4/5(+), 7/8(-) |
|
Суммарная мощность PoE (бюджет PoE) |
При питании от одного источника - 240 Вт При питании от двух источников - 480 Вт При питании от двух источников напряжение у обоих источников должно быть одинаковым |
| Макс. число потребителей Класса 3 | 8 |
| Макс. число потребителей Класса 4 | 8 |
| Макс. число потребителей Класса 8 | 5 |
| Управляющие функции PoE | |
| Обнаружение активности потребителей | Да |
| Переподача питания на потребители по расписанию | Ежедневно или по заданному расписанию |
| Расписание включения питания | 4 профиля включения |
| Режим усиления питания (для увеличения длины сегмента) | Да, до 250 м |
| Управление системными функциями PoE |
Администрирование PoE Управление выходной мощностью PoE Автоматическое управление питанием и потреблением Режим PoE Legacy Аварийная отсечка по перегреву Настраиваемые аварийные пределы по использованию PoE |
| Управление портами PoE |
Включить/отключить порт, работа по расписанию Установка приоритета Управление режимом PoE: 802.3bt Оконечное устройство 802.3at Промежуточное устройство 802.3at Режим Force |
| Функции L2 | |
| Конфигурация портов |
Включить/отключить порт Автосогласование 10/100/1000/2500 Мбит/с, выбор полнодуплексного или полудуплексного режима Включить/отключить управление потоком Управление доступностью порта |
| Статус портов |
Отображение для каждого порта: Скорости в дуплексном режиме Статуса соединения Статуса управления потоком Статуса автосогласования Статус магистрали |
| Отзеркаливание портов |
TX/RX/оба направления Многие-к-одному Поддержка Cisco RSPAN До 5 сессий |
| VLAN |
Тегированная VLAN в соответствии с IEEE 802.1Q Туннели Q-in-Q в соответствии с IEEE 802.1ad (стекирование VLAN) Голосовая VLAN VLAN на базе MAC-адресов Протокольная VLAN Приватная VLAN (защищенный порт) GVRP MVR (многоадресная регистрация VLAN) До 4K VLAN, до 4094 идентификаторов VLAN |
| Агрегирование каналов |
Статические магистральные группы и LACP IEEE 802.3ad Статические магистрали - до 5 магистральных групп, 10 портов в группе Динамические магистрали LACP - до 5 магистральных групп, 10 портов в группе |
| Протоколы связующего дерева (STP) |
STP IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Отслеживание, пересылка и фильтрация BPDU |
| Отслеживание IGMP |
Отслеживание IPv4 IGMP (v1/v2/v3) Режим запросов IGMP Фильтрация портов IGMP До 255 многоадресных групп |
| Отслеживание MLD |
Отслеживание IPv6 MLD (v1/v2) Режим запросов MLD До 255 многоадресных групп |
| Протоколы кольцевого резервирования |
Поддержка ERPS в соответствии с ITU-T G.8032 Поддержка главного и подчиненного колец Время восстановления < 10 мс для 3 узлов Время восстановления < 50 мс для 16 узлов |
| Синхронизация по времени |
IEEE 1588v2 PTP (протокол точного времени) Прозрачные часы "peer-to-peer" Прозрачные часы "end-to-end" |
| QoS |
Назначение 8 идентификаторов для 8 уровней приоритета - Номер порта - Приоритет по 802.1p - Тег VLAN по 802.1Q - Префиксs DSCP/IP в пакете IPv4/IPv6 Классификация трафика по трогому приоритету или WRR |
| Функции кибербезопасности | |
| Список управления доступом (ACL) |
ACL на базе: MAC-адреса IP-адреса Поля "Ethertype" Типа протокола Идентификатора VLAN DSCP Приоритета по 802.1p До 512 записей |
| Функции безопасности |
Функция "Port security" Защита источника IP-адреса, до 256 записей Динамическая проверка ARP, до 1К записей Авторизация в командной строке по уровню пользователя Статические MAC-адреса, до 64 записей |
| Защита MAC-адресов |
Привязка IP к MAC для каждого порта Фильтр MAC-адресов Статические MAC-адреса (до 64 адресов) |
| AAA |
Встроенный клиент RADIUS Встроенный клиент TACACS+ |
| Управление сетевым доступом |
Управление сетевым доступом по портам в соответствии с IEEE 802.1x Управление сетевым доступом по MAC-адресам Локальная аутентификация и аутентификация серез RADIUS |
| Функции L3 | |
| Интерфейсы IP | До 32 интерфейсов VLAN |
| Таблица маршрутов |
Макс. 32 статических маршрута Макс. 1К динамических маршрутов |
| Протоколы маршрутизации |
Протокол динамической маршрутизации RIPv2 IPv4 Протокол динамической маршрутизации OSPFv2 IPv4 Протокол динамической маршрутизации OSPFv3 IPv6 Аппаратная статическая маршрутизация IPv4 Аппаратная статическая маршрутизация IPv6 |
| Функции управления | |
| Базовые интерфейсы упраления |
Веб-интерфейс Telnet SNMP v1, v2c |
| Защищенные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Системные функции |
Обновление прошивки по HTTP/TFTP через Ethernet Загрузка и выгрузка конфигурации по HTTP/TFTP Протокол LLDP SNTP Утилита Planet Smart Discovery ПО PLANET CloudViewerPro |
| Обработка событий |
Локальный/удаленный обмен по протоколу Syslog Системный журнал SMTP |
| Стандарт ONVIF |
Изучение устройств ONVIF Мониторинг устройств ONVIF Построение карты этажа |
|
Базы данных SNMP (SNMP MIBs) |
RFC 1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| ЭМС/Безопасность | ТР ТС 004/2011, 020/2011, 037/2011 |
| Устойчивость к воздействиям |
IEC 60068-2-32 (падение) IEC 60068-2-27 (удары) IEC 60068-2-6 (вибрация) |
| Сетевые стандарты |
IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3bz 2.5GBASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 1588 PTPv2 RFC 768 UDP; RFC 793 TFTP; RFC 791 IP; RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1; RFC 2236 IGMP v2; RFC 3376 IGMP v3 RFC 2710 MLD version 1; RFC 3810 MLD version 2 ITU-T G.8032 Ethernet Ring Protection Switching ITU-T Y.1731 Performance Monitoring |
| Условия окружающей среды | |
| Рабочие |
Температура: -40 ~ 75 °C Относительная влажность: 5 ~ 95% (без конденсации) |
| Хранения |
Температура: -40 ~ 85 °C Относительная влажность: 5 ~ 95% (без конденсации) |
