Твердотельные реле: принцип работы, преимущества и ограничения

Твердотельные реле (ТТР) — это полупроводниковые устройства, предназначенные для коммутации мощных нагрузок. В отличие от традиционных электромеханических реле, в твердотельных реле отсутствуют движущиеся части, что делает их более надежными и долговечными. Основу ТТР составляют тиристоры (SCR), симисторы (TRIAC) или полупроводниковые транзисторы (MOSFET, IGBT), которые выполняют функцию ключей. Эти компоненты обеспечивают быстрое и плавное переключение, что особенно важно для нагрузок, чувствительных к резким изменениям мощности.

История и применение твердотельных реле

Идея использования полупроводниковых ключей для управления мощными нагрузками появилась еще в середине XX века. Уже тогда стало очевидно, что тиристоры и симисторы превосходят транзисторы по эффективности в роли мощных дискретных ключей. Со временем тиристорные сборки начали активно применять для плавного пуска электродвигателей, заменяя традиционные магнитные пускатели. Это решение позволило значительно улучшить условия работы двигателей, особенно в системах с тяжелым пуском, за счет снижения пусковых токов и смягчения переходных процессов. Позже на основе тиристоров и симисторов были разработаны преобразователи частоты, которые позволяют управлять скоростью вращения асинхронных двигателей. Это открыло новые возможности для автоматизации промышленных процессов.

Сегодня твердотельные реле нашли применение в самых разных областях, включая:

1. Управление нагревательными элементами.
2. Коммутацию осветительных систем (диммирование).
3. Контроль работы электродвигателей.
4. Управление мощными нагрузками в системах автоматизации.

Принцип работы твердотельных реле

Твердотельное реле состоит из нескольких ключевых компонентов:

1. Входная цепь: Принимает управляющий сигнал (обычно низковольтный, например, 3–32 В постоянного или переменного тока).
2. Оптронная развязка: Обеспечивает гальваническую изоляцию между входной и выходной цепями.
3. Полупроводниковый ключ: Тиристор, симистор или транзистор, который коммутирует нагрузку.
4. Защитные элементы: Включают варисторы, RC-цепи и термисторы для защиты от перенапряжений, переходных процессов и перегрева.

При подаче управляющего сигнала на вход ТТР, оптрон передает сигнал на полупроводниковый ключ, который открывается и пропускает ток через нагрузку. Отсутствие механических контактов позволяет ТТР работать с высокой частотой переключений и обеспечивает долгий срок службы.

Преимущества твердотельных реле

1. Высокая скорость переключения: ТТР могут коммутировать нагрузки за миллисекунды, что делает их идеальными для систем с высокой частотой переключений.
2. Долговечность: Отсутствие механических частей исключает износ, связанный с трением и искрением.
3. Плавное управление: ТТР позволяют регулировать мощность нагрузки, что полезно для управления освещением (диммирование) или плавного пуска двигателей.
4. Компактность: Твердотельные реле имеют меньшие габариты по сравнению с электромеханическими аналогами.

Недостатки и ограничения

Несмотря на свои преимущества, твердотельные реле имеют и ряд ограничений:

1. Ограниченная гальваническая развязка: В отличие от электромеханических реле, ТТР не обеспечивают полной изоляции между входной и выходной цепями. Это может стать проблемой в системах с высокими требованиями к безопасности.
2. Чувствительность к перегреву: Полупроводниковые ключи требуют эффективного теплоотвода, иначе они могут выйти из строя.
3. Ограничения по нагрузке: ТТР плохо справляются с нелинейными нагрузками, такими как катушки индуктивности или емкостные нагрузки, без дополнительных защитных элементов.
4. Высокая стоимость: Мощные полупроводниковые ключи стоят дорого, что делает ТТР менее экономичными по сравнению с электромеханическими реле.

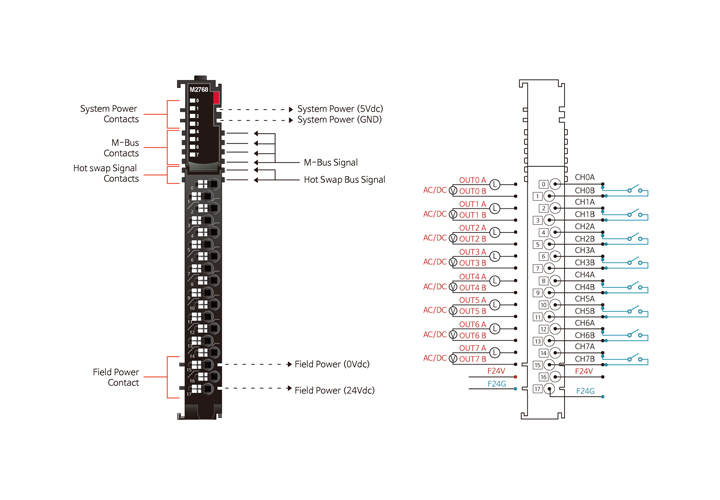

Твердотельные реле в модулях дискретного вывода ПЛК

Некоторые производители предлагают модули дискретного вывода с интегрированными твердотельными реле. Однако такие решения имеют свои недостатки:

1. Сложность ремонта: Выход из строя одного твердотельного реле часто требует замены всего модуля, что увеличивает затраты на обслуживание.
2. Ограниченная гибкость: Модули с ТТР не всегда поддерживают нелинейные нагрузки, что ограничивает их применение.
3. Высокая стоимость: Такие модули значительно дороже традиционных решений с транзисторными выходами.

Альтернативное решение: комбинированный подход

На практике более рациональным решением является использование транзисторных выходов в сочетании с отдельными твердотельными реле. Это позволяет:

1. Снизить стоимость системы, используя ТТР только там, где это действительно необходимо.
2. Упростить обслуживание, так как вышедшие из строя ТТР можно заменить по отдельности.
3. Обеспечить гибкость системы, адаптируя ее под различные типы нагрузок.

Заключение

Твердотельные реле — это мощные и надежные устройства, которые нашли свое применение в системах управления нагрузками, требующими плавного переключения и высокой частоты коммутации. Однако их использование в модулях дискретного вывода ПЛК ограничено из-за высокой стоимости, сложности ремонта и ограниченной гибкости. Для большинства задач более рациональным решением является применение транзисторных выходов с дополнительной релейной развязкой и использованием твердотельных реле только в тех случаях, где их преимущества действительно необходимы. Такой подход позволяет создать надежную, гибкую и экономически эффективную систему управления.
