Артикул:
M5212

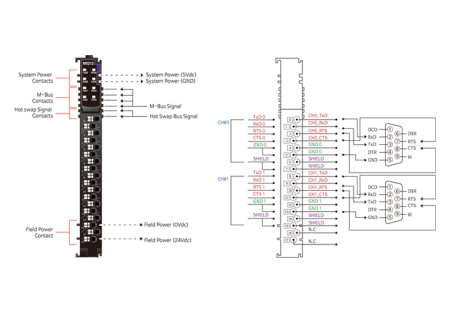

Характеристики интерфейса
Интерфейс передачи данных | RS-232 |
Количество каналов | 2 канала |
Линии передачи данных | TxD, RxD, Дуплексный режим |
Скорость передачи данных | 1200 ~ 115200 бод |
Количество бит данных | 8 бит, 9 бит |
Контроль чётности | Без контроля (None, по умолчанию), Нечёт. (Odd), Чёт. (Even) |
Количество стоповых бит | 1 бит (по умолчанию), 2 бита |
Тип кабеля | Рекомендуется использовать экранированный кабель |
Длина кабеля | не более 15 м |
Напряжение сигнала низкого уровня |
-18 В ~ -3 В |
Напряжение сигнала высокого уровня |
3 В ~ 18 В |
Размер "окон" приёма / передачи данных |
Данные - 28 байт (по умолчанию), настраивается (Макс. 252 байт) Байт состояния интерфейса - 2 байт Байт управления интерфейсом - 2 байт |
Буфер приёма (RxD) | 1024 байт |
Буфер передачи (TxD) | 1024 байт |
Базовые характеристики
Горячая замена | Поддерживается |
Рассеиваемая мощность | 85 мА при 5 В DC |
Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание и внутренние цепи: Не используется Системное питание и внутренние цепи: Без изоляции |
Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
Вес | 57 г |
Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Интерфейсные модули M52xx, Серия M.pdf / PDF 2.33MB
Серия
|
Серия M |
Тип модуля
|
Интерфейсные модули |
Количество каналов
|
2 |
Тип интерфейса
|
RS-232 |
Ток потребления, мА
|
85 |
Тип разъема
|
RTB 18 |
Горячая замена
? Hot backup |
Поддерживается |
