Характеристики входов
| Количество каналов | 4 дискретных канала |
| Индикация | 4 зелёных индикатора состояния каналов |
|
Напряжение детектирования сигнала (логический "1") |
24 В DC (номин.) 12 В ~ 28.8 В DC |
|
Напряжение детектирования сигнала (логический "0") |
до 5 В DC |
|
Ток (логический "1") |
до 6.4 мА на канал при 28.8 В DC |
| Время запаздывания |
с "0" на "1": не более 0.3 мс с "1" на "0": не более 0.3 мс |
|
Входное сопротивление (номин.) |
5.4 кОм |
| Режим энкодера | Поддерживается |

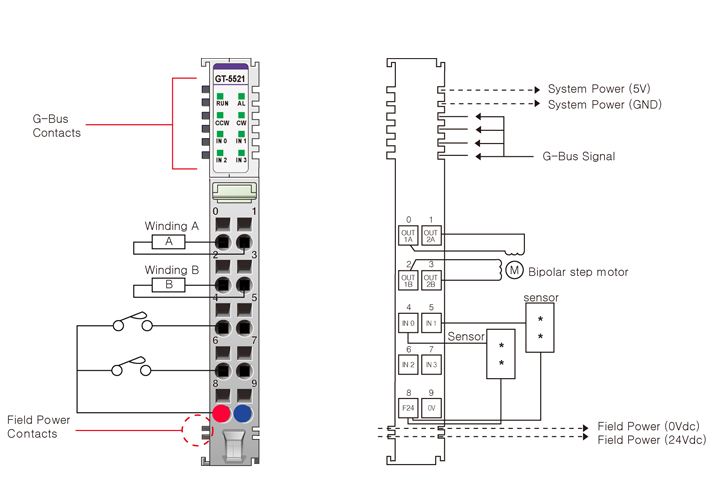

Драйвер шагового двигателя
| Количество каналов | 1 канал |
| Тип двигателя | 2-фазный биполярный электродвигатель |
| Номинальное напряжение |
24 В DC (номин.) 18 В ~ 28.8 В DC |
| Точность шага |
до 16 микрошагов Полный шаг, полушаг, 1/4, 1/8, 1/16 |
| Защита |
Защита от перегрузки по току и по напряжению, защита от напряжения обратной полярности |
Базовые характеристики
| Рассеиваемая мощность | 100 мА при 5.0 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 30 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 60 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Для покупки товара в нашем интернет-магазине выберите необходимый товар и добавьте его в корзину. В Корзине будет доступно два варианта оформления заказа: «Оформить заказ» или «Быстрый заказ».
Кнопка "Быстрый заказ" требует указания минимальных данных для оформления заказа. Достаточно указать ФИО, телефон и e-mail. Мы свяжемся с вами для подтверждения заказа и уточнения его условий (доставки, оплаты и т.д.). После подтверждения заказа вам будет отправлено информационное письмо, содержащее все данные по заказу, оплата, доставка и состав заказа.
Кнопка "Оформить заказ" позволяет сделать заказ без дополнительных звонков и разговоров. В этом режиме можно выбрать способ оплаты (онлайн-картой или по счету), вариант доставки (самовывоз, до терминала или до адреса), указать адрес доставки и дополнительные пожелания к заказу. Укажите на кого оформляется заказ, юридическое или физическое лицо, от этого зависят варианты способов оплаты.
|
Серия
|
Серия G |
|
Тип модуля
|
Управление шаг. двигателем |
|
Количество каналов
|
4 |
|
Тип сигнала
|
24 В (DC) |
|
Ток потребления, мА
|
100 |
|
Тип разъема
|
RTB 10 |
|
Горячая замена
? Hot backup |
Не поддерживается |
