      GT-5442 ШИМ (PWM), 2CH, 24 В/0.5А (DC), выход Push-pull, RTB 18

      Главная
      —
      Каталог
      —
      Системы ввода/вывода
      Камеры технического зренияСетевое оборудованиеПанели оператора (HMI)КИП в наличииИнформационно-консультационные услуги
      —
      Специальные
      Промышленные контроллерыСетевые адаптеры (каплеры)Дискретный вводДискретный выводАналоговый вводАналоговый выводПитание
      —GT-5442 ШИМ (PWM), 2CH, 24 В/0.5А (DC), выход Push-pull, RTB 18
      Артикул: GT-5442
      GT-5442 ШИМ (PWM), 2CH, 24 В/0.5А (DC), выход Push-pull, RTB 18
      GT-5442 ШИМ (PWM), 2CH, 24 В/0.5А (DC), выход Push-pull, RTB 18
      GT-5442 ШИМ (PWM), 2CH, 24 В/0.5А (DC), выход Push-pull, RTB 18
      GT-5442 ШИМ (PWM), 2CH, 24 В/0.5А (DC), выход Push-pull, RTB 18
      Наличие по запросу
      Краткое описание
      Серия
      —
      Серия G
      Тип модуля
      —
      Импульсный вывод
      Количество каналов
      —
      2
      Тип сигнала
      —
      24 В (DC)
      Частотный диапазон
      —
      1 - 5 кГц
      Ток потребления, мА
      —
      75
      Все характеристики
      • Технические характеристики
      • Документация и ПО

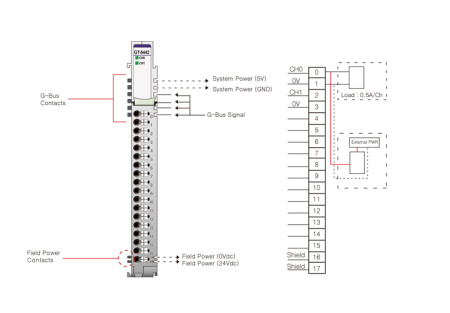

      • Схемы подключения
      • Краткое описание

      Характеристики интерфейса

      Интерфейс передачи данных ШИМ (PWM)
      Количество каналов 2 канала
      Индикация 2 зелёных индикатора состояния каналов
      Напряжение на канале
      24 В DC
      Ток на канале 0.5 А на канал (при -40 °C ~ 45 °C) /

      0.3 А на канал (при 45 °C ~ 60 °C)

      1 А на модуль
      Частота импульсного выхода 1 - 5 кГц
      Скважность импульсного выхода 0 - 100 %
      Защита
      Защита от короткого замыкания
      Общие контакты 2 контакта (0 В)

      Базовые характеристики

      Рассеиваемая мощность 75 мА при 5 В DC
      Гальваническая изоляция Между в/в и логикой: Оптоизоляция

      Между в/в и полевое питание: Без изоляции
      Полевое питание Напряжение питания : 24 В DC (номин.)

      Диапазон напряжений: 15 ~ 30 В DC

      Рассеиваемая мощность: 10 мА при 24 В DC
      Подключение Макс. сечение проводов 0.75 мм2 (AWG 18)
      Вес 63 г
      Габариты модуля 12 мм x 109 мм x 70 мм
      Техническое описание [Spec] GT-5442 (Rev 1.01).pdf / PDF 0.37MB
      Руководство по эксплуатации Руководство Пользователя, Модули ШИМ Crevis GT-54xx, Серия G.pdf / PDF 1.12MB
      Каталог Каталог ПЛК и систем ввода_вывода G-серия 2024R-G1.pdf / PDF 9.38MB
      Инструменты для подбора Краткое руководство по подбору.pdf / PDF 9.15MB
      Сертификаты Сертификат ТР ТС 020-004 CREVIS ООО КРЕВИС.pdf / PDF 13.14MB
      Файлы описатели GT-5442 XML для версии прошивки 3.006 и выше Codesys 3.5 SP 17.xml / XML 0.01MB
      2D и 3D модели Модули с 18-контактным съемным клеммником 18RTB.dwg / DWG 0.81MB
      1 фото —
      1/1 —
      GT-5442 ШИМ (PWM), 2CH, 24 В/0.5А (DC), выход Push-pull, RTB 18
      GT-5442 ШИМ (PWM), 2CH, 24 В/0.5А (DC), выход Push-pull, RTB 18
      Серия
      Серия G
      Тип модуля
      Импульсный вывод
      Количество каналов
      2
      Тип сигнала
      24 В (DC)
      Частотный диапазон
      1 - 5 кГц
      Ток потребления, мА
      75
      Тип разъема
      RTB 10
      Горячая замена
      ?
      Hot backup
      Не поддерживается
