Характеристики интерфейса
Интерфейс передачи данных | SSI (последовательный синхронный интерфейс) |
Количество каналов | 2 канала |
Индикация | 8 зелёных индикаторов состояния каналов |
Скорость передачи данных |
125К, 250К (по умолчанию), 500К, 1М, 2М |
Максимальная длина SSI пакета | 30 бит |
Задержка передачи данных | 0.1 мс ~ 10 мс (по умолчанию 200 мкс) |
Параметры SSI выходов | RS-422, дифференциальный выход |
Параметры SSI входов |
RS-422, дифференциальный вход |
Код SSI данных | Код Грея или нормальный двоичный код |
Напряжение входных сигналов | -7 ~ 7 В DC |
Напряжение выходных сигналов | -0.5 ~ 4.3 В DC |
Дополнительные возможности |
Настраиваемая скорость передачи данных, задержка и длина посылки |
Базовые характеристики
Рассеиваемая мощность | 60 мА при 5 В DC |
Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Между в/в и полевое питание: Без изоляции |
Полевое питание |
Напряжение питания : 24 В DC (номин.) Диапазон напряжений : 18 ~ 26.4 В DC при 70°C 18 ~ 32 В DC при 60°C Рассеиваемая мощность: 30 мА при 24 В DC |

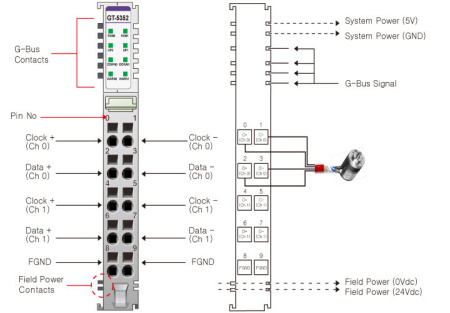

Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
Вес | 60 г |
Габариты модуля | 12 мм x 99 мм x 70 мм |
Для покупки товара в нашем интернет-магазине выберите необходимый товар и добавьте его в корзину. В Корзине будет доступно два варианта оформления заказа: «Оформить заказ» или «Быстрый заказ».
Кнопка "Быстрый заказ" требует указания минимальных данных для оформления заказа. Достаточно указать ФИО, телефон и e-mail. Мы свяжемся с вами для подтверждения заказа и уточнения его условий (доставки, оплаты и т.д.). После подтверждения заказа вам будет отправлено информационное письмо, содержащее все данные по заказу, оплата, доставка и состав заказа.
Кнопка "Оформить заказ" позволяет сделать заказ без дополнительных звонков и разговоров. В этом режиме можно выбрать способ оплаты (онлайн-картой или по счету), вариант доставки (самовывоз, до терминала или до адреса), указать адрес доставки и дополнительные пожелания к заказу. Укажите на кого оформляется заказ, юридическое или физическое лицо, от этого зависят варианты способов оплаты.
Серия
|
Серия G |
Тип модуля
|
Интерфейсные модули |
Количество каналов
|
2 |
Тип интерфейса
|
SSI (синхронный) |
Ток потребления, мА
|
60 |
Тип разъема
|
RTB 10 |
Горячая замена
? Hot backup |
Не поддерживается |
