Характеристики входов
Количество каналов | 2 канала |
Индикация | 4 зелёных индикатора статуса каналов |
Тип входного сигнала | 24 В DC (номин.) |
Ток канала | 3 мА при 24 В DC |
Напряжение детектирования сигнала (логический "1") |
от 16.5 В DC |
Частота входного сигнала |
0 ~ 750 кГц (режим обработки данных с энкодера) 0 ~ 300 кГц (режим счётчика) |
Режимы работы (используются только контакты Aph) |
Инкрементный / декрементный счётчик (счёт вверх / вниз), измерение частоты импульса, измерение длительности и периода импульса |
Режимы работы (используются контакты Aph и Bph) |
Режим обработки данных с энкодера (1х, 2х, 4х), Инкрементный / декрементный счётчик (счёт вверх / вниз) с блокировкой и сбросом значения счёта, Двунаправленный счётчик, Счётчик с определением направления счёта |
Разрядность счётчика | 32 бит/канал |
Базовые характеристики
Рассеиваемая мощность | 65 мА при 5 В DC |
Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Между в/в и полевое питание: Без изоляции |
Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
Вес | 60 г |

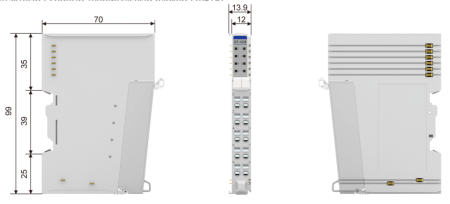

Габариты модуля | 12 мм x 99 мм x 70 мм |
Для покупки товара в нашем интернет-магазине выберите необходимый товар и добавьте его в корзину. В Корзине будет доступно два варианта оформления заказа: «Оформить заказ» или «Быстрый заказ».
Кнопка "Быстрый заказ" требует указания минимальных данных для оформления заказа. Достаточно указать ФИО, телефон и e-mail. Мы свяжемся с вами для подтверждения заказа и уточнения его условий (доставки, оплаты и т.д.). После подтверждения заказа вам будет отправлено информационное письмо, содержащее все данные по заказу, оплата, доставка и состав заказа.
Кнопка "Оформить заказ" позволяет сделать заказ без дополнительных звонков и разговоров. В этом режиме можно выбрать способ оплаты (онлайн-картой или по счету), вариант доставки (самовывоз, до терминала или до адреса), указать адрес доставки и дополнительные пожелания к заказу. Укажите на кого оформляется заказ, юридическое или физическое лицо, от этого зависят варианты способов оплаты.
Серия
|
Серия G |
Тип модуля
|
Счётчики |
Количество каналов
|
2 |
Тип сигнала
|
24 В (DC) |
Частотный диапазон
|
0 - 600 кГ ц |
Ток потребления, мА
|
65 |
Тип разъема
|
RTB 10 |
Горячая замена
? Hot backup |
Не поддерживается |
