Артикул:

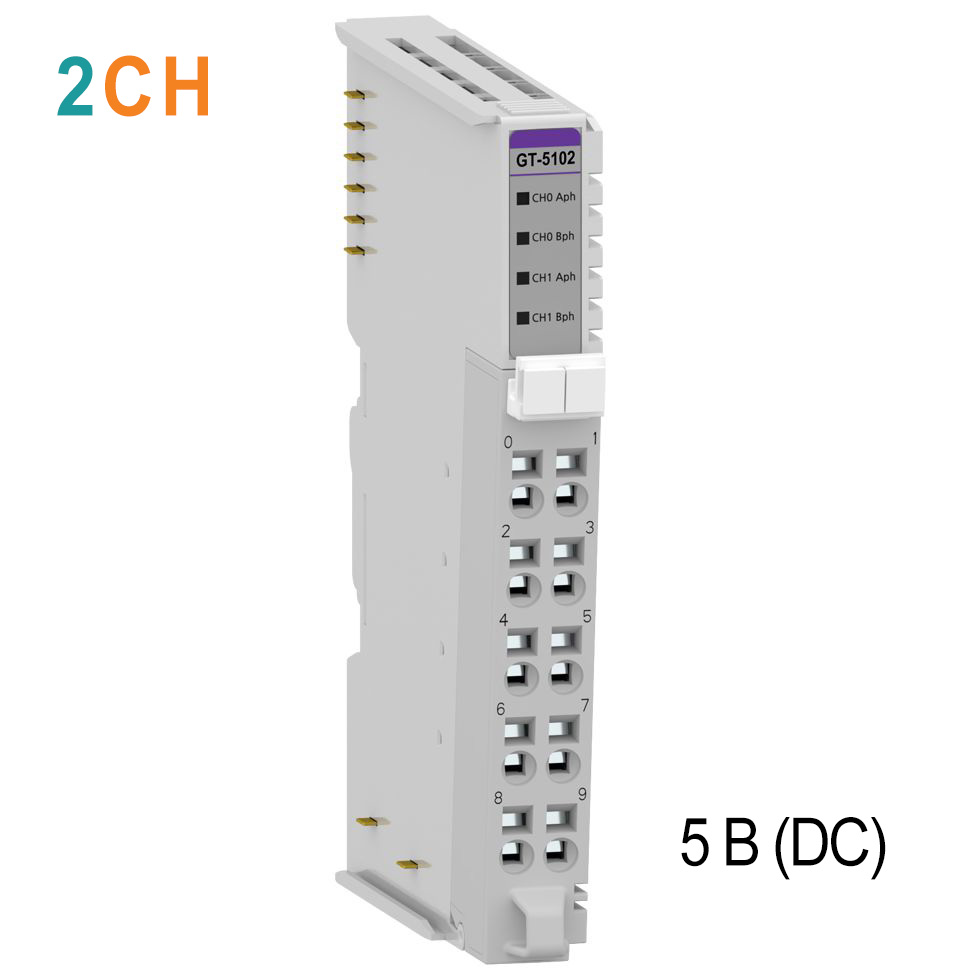

GT-5102
Характеристики входов
Количество каналов | 2 канала |
Индикация | 4 зелёных индикатора статуса каналов |
Тип входного сигнала | 5 В DC (номин.) |
Ток канала | 13 мА при 5 В DC |
Напряжение детектирования сигнала (логический "1") |
от 2.1 В DC |
Напряжение детектирования сигнала (логический "0") |
до 2.0 В DC |
Частота входного сигнала |
0 ~ 750 кГц (режим обработки данных с энкодера) 0 ~ 300 кГц (режим счётчика) |
Режимы работы (используются только контакты Aph) |
Инкрементный / декрементный счётчик (счёт вверх / вниз), измерение частоты импульса, измерение длительности и периода импульса |
Режимы работы (используются контакты Aph и Bph) |
Режим обработки данных с энкодера (1х, 2х, 4х), Инкрементный / декрементный счётчик (счёт вверх / вниз) с блокировкой и сбросом значения счёта, Двунаправленный счётчик, Счётчик с определением направления счёта |
Разрядность счётчика | 32 бит/канал |
Базовые характеристики
Рассеиваемая мощность | 70 мА при 5 В DC |
Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Между в/в и полевое питание: Без изоляции |
Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
Вес | 60 г |
Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Модули счёта импульсов Crevis GT-51xx, Серия G.pdf / PDF 1.00MB
Серия
Серия G
Тип модуля
Счётчики
Количество каналов
2
Тип сигнала
5 В (DC)
Частотный диапазон
0 - 600 кГц
Ток потребления, мА
70
Тип разъема
RTB 10
Горячая замена
?
Hot backup
Не поддерживается
