Артикул:

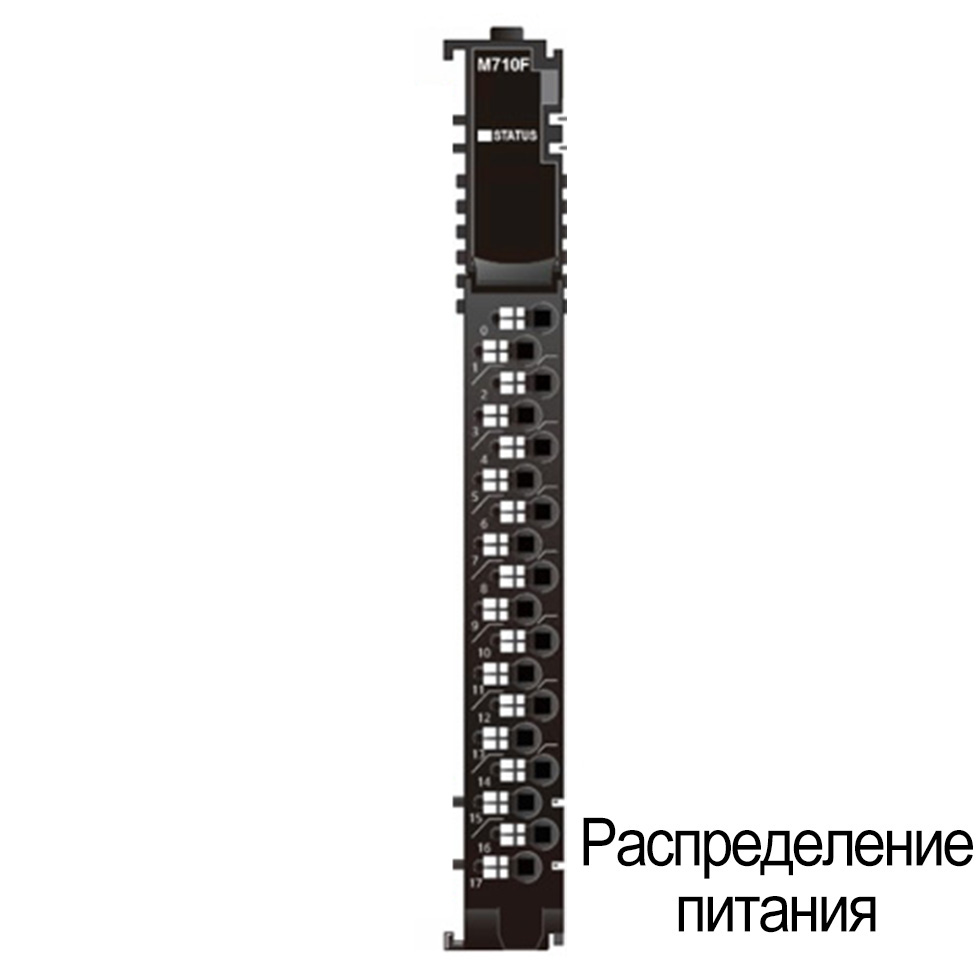

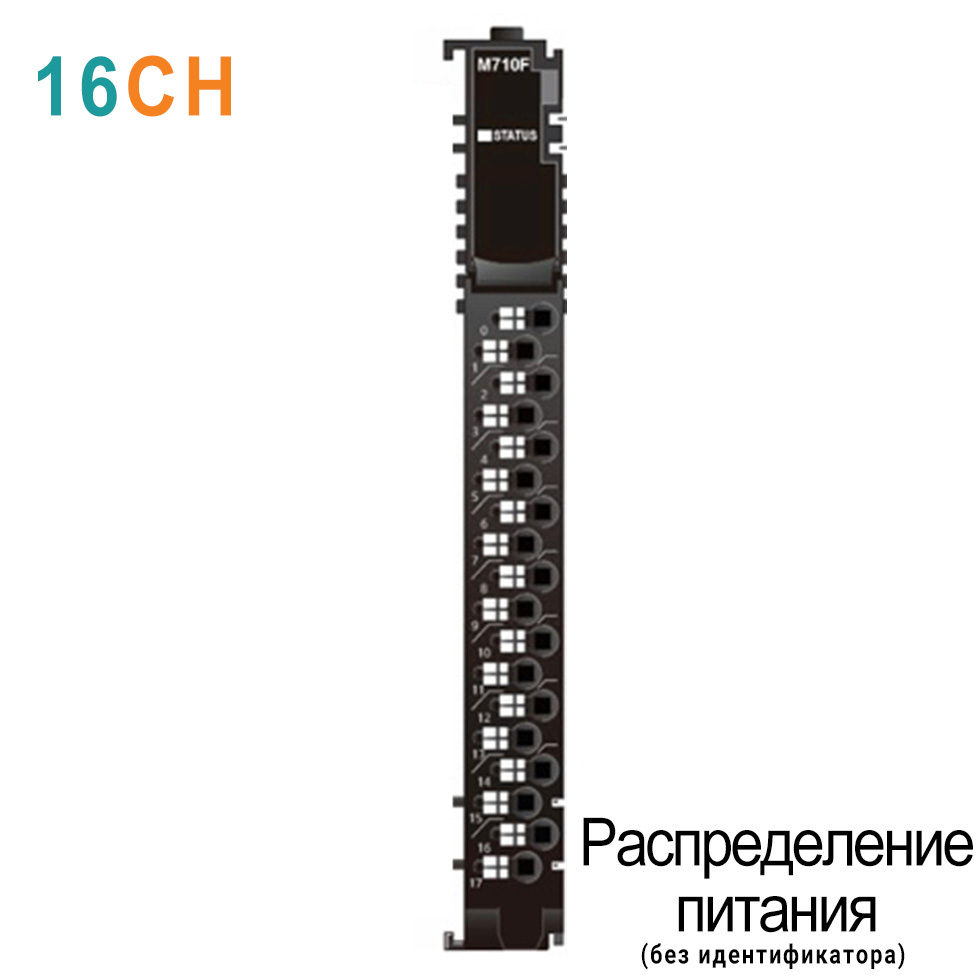

M710F
Характеристики питания: | |
Полевое питание (UL) | Напряжение питания: номинальное = 24 В, класс 2 |
Полевое питание | Напряжение питания: номинальное = 24 В |
Ограничение по току для контактов полевого питания |
-25 ℃ ~ 50 ℃: Максимум 10 А
50 ℃ ~ 60 ℃: Максимум 9 А |
Индикаторы | 1 статус шины M-Bus (зелёный) |
Общая спецификация | |
Потребляемый ток | Максимум 30 мА при = 5 В (только M750F) |
Сечение провода | Макс. 1.3 мм2 (AWG 16) |
Момент затяжки | 0.8 Нм |
Масса | 72 г |
Размер модуля | 12 мм x 110 мм x 75 мм |
«Горячая» замена | Поддерживается |
Параметры окружающей среды | |
Температура эксплуатации: | -25 ℃ ~ 60 ℃ |
Температура эксплуатации (UL) | -25 ℃ ~ 60 ℃ |
Температура хранения | -40 ℃ ~ 85 ℃ |
Относительная влажность | 5% ~ 90% без образования конденсата |
Монтаж | DIN-рейка |
Дополнительные эксплуатационные параметры: | |
Ударопрочность | IEC 60068-2-27 |
Устойчивость к вибрации |
На основании IEC 60068-2-6
DNVGL-CG-0039: класс вибрации B, 4g |
Электромагнитная совместимость |
EN 61000-6-2: 2005
EN 61000-6-4 / All: 2011 |
Место установки | Вертикальная установка |
Сертификаты | ТР ТС 004/2011, 020/2011, CE, UL, ATEX, UKCA |
Руководство по эксплуатации
Руководство по эксплуатации, Модули питания M7xxx, M-серия.pdf / PDF 2.77MB
