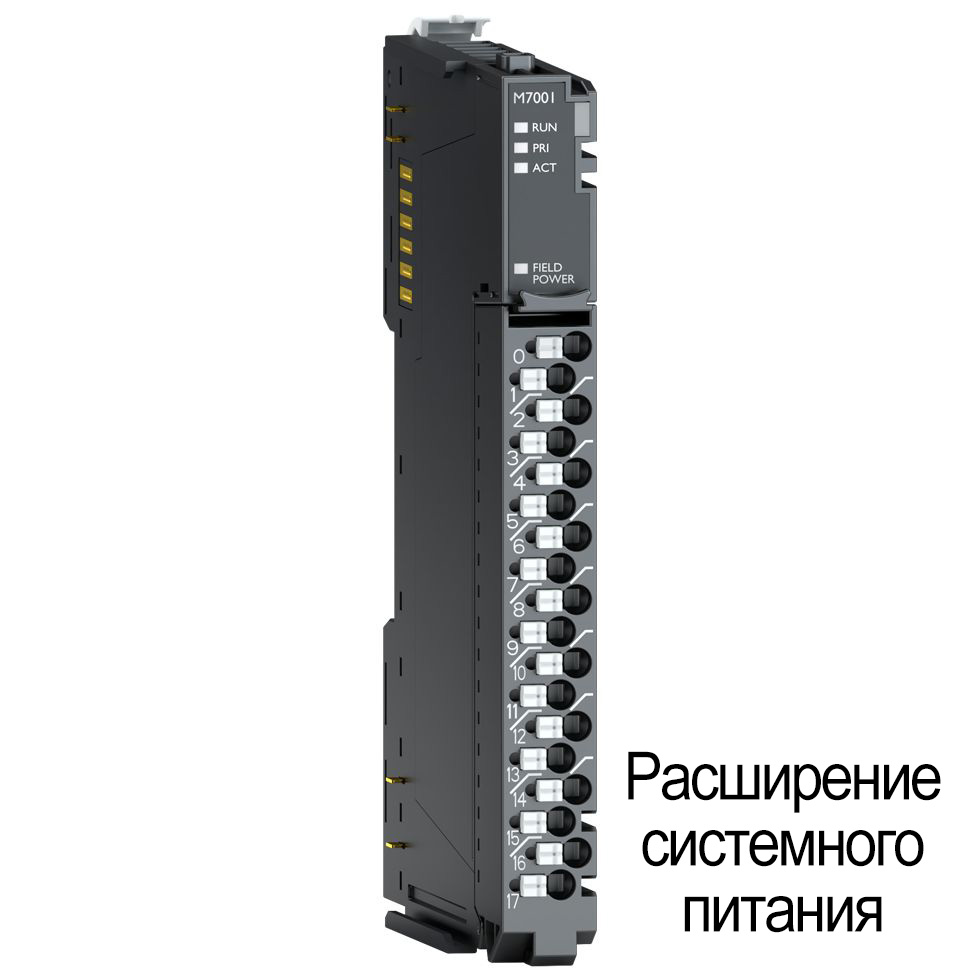

Артикул:
M7001

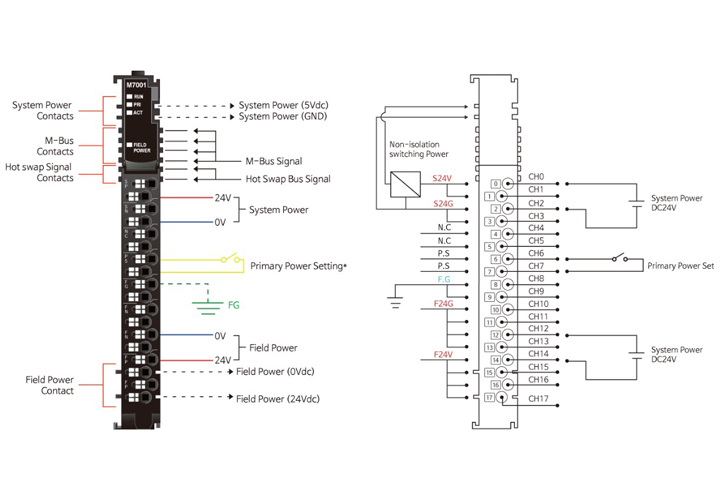

| Системное питание (UL) | Напряжение питания: номинальное = 24 В, класс 2 |
| Системное питание |
Напряжение питания: номинальное = 24 В Диапазон напряжения: = 15 В .. = 28.8 В Защита от напряжения обратной полярности |
| Потребляемый ток | Номинальный 30 мА при = 24 В |
| Ток на модули расширения | 2.0 А ( = 5 В) |
| Изоляция |
Системное питание к внутренней логике: нет изоляции. Системное питание к драйверам ввода / вывода: есть изоляция |
| Полевое питание (UL) | Напряжение питания: номинальное = 24 В, класс 2 |
| Полевое питание |
Напряжение питания: номинальное = 24 В * Диапазон напряжения полевого питания отличается в зависимости от модуля расширения |
| Максимальный ток контактов полевого питания | 10 А (постоянный ток) |
| Сечение провода | Макс. 1.3 мм2 (AWG 16) |
| Момент затяжки | 0.8 Нм |
| Масса | 72 г |
| Размер модуля | 12 мм x 110 мм x 75 мм |
| «Горячая» замена | Поддерживается |
| Параметры окружающей среды: | |
| Температура эксплуатации | -25 ℃ ~ 60 ℃ |
| Температура эксплуатации (UL) | -25 ℃ ~ 60 ℃ |
| Температура хранения | -40 ℃ ~ 85 ℃ |
| Относительная влажность | 5% ~ 90% без образования конденсата |
| Монтаж | На DIN-рейку |
| Дополнительные эксплуатационные параметры: | |
| Ударопрочность | IEC 60068-2-27 |
| Устойчивость к вибрации | На основании IEC 60068-2-6 DNVGL-CG-0039: класс вибрации B, 4g |
| Электромагнитная совместимость | EN 61000-6-2: 2005 EN 61000-6-4 / All: 2011 |
| Место установки / Класс защиты | Вертикальная установка / IP20 |
| Сертификаты | ТР ТС 004/2011, 020/2011, UL, ATEX, CE, UKCA, ABS, BV, CCS, DNV, KR, LR |
