Артикул:
NA-9222
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), PROFIBUS |
| Протокол обмена | PROFIBUS |
| Количество модулей расширения | не более 63 модулей |
|
Объем данных модулей расширения |
не более 244 байт входных данных и 244 байт выходных данных |
| Количество ведомых устройств | не более 125 узлов в одной сети |
| Резервирование | Не поддерживается |
| Режим "замораживания" (Freeze) | Поддерживается |
| Режим синхронизации (Sync) | Поддерживается |
|
Автоматические выбор скорости передачи данных |
Поддерживается |
| Режим "сохранности" (Fail safe) | Поддерживается |
| Протокол FMS | Не поддерживается |
| Скорость передачи данных | 9.6 ~ 12000 Кб/с |
| Коннектор | 9-контактный коннектор (D-Sub, DB-9), интерфейс RS-485 |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 5 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 80 мА при 24 В DC |

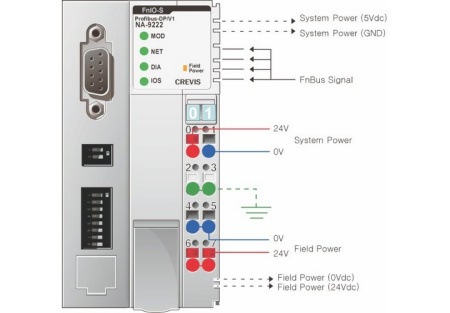

| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 11 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.). Макс. 28.8 В DC |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 165 г |
| Габариты модуля | 54 мм x 99 мм x 70 мм |
