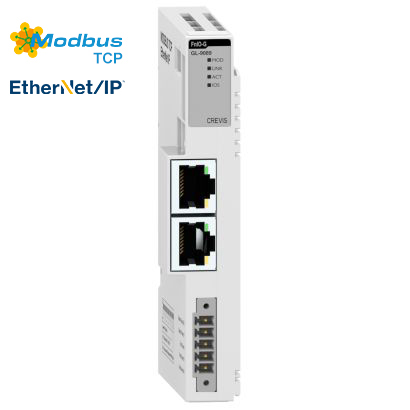

GL-9089 Адаптер Modbus TCP/UDP, Ethernet/IP

Характеристики интерфейса

Тип адаптера	Ведомое устройство (Slave), Modbus TCP/UDP Server
Протокол обмена	Modbus TCP/UDP
Дополнительные протоколы обмена	Ethernet/IP, HTTP, DHCP, 10 TCP соединений
Количество модулей расширения	не более 16 модулей
Объём данных модулей расширения	не более 256 байт входных данных и 256 байт выходных данных
Длина линии связи	до 100 м от Ethernet концентратора (Hub/Switch), витая пара CAT5 UTP/STP
Количество ведомых устройств	ограничено спецификацией протокола Ethernet.
Скорость передачи данных	10/100 Mб/с, автоматическое согласование скорости передачи, полный дуплекс
Коннектор	RJ-45, 2 коннектора
Настройка IP-адреса	Через DIP-переключатели, через DHCP/BOOTP или с помощью утилиты IOGuidePro
Диапазон IP-адресов	xxx.xxx.xxx.1 ~ 253 (доступный диапазон адресов) xxx.xxx.xxx.254 ~ 255 (зарезервировано для IAP функций)
Режим IAP (сервисный)	Включается при положении DIP-переключателей 254 или 255
Индикация	4 индикатора статуса

Базовые характеристики

Рассеиваемая мощность	75 мА при 24 В DC

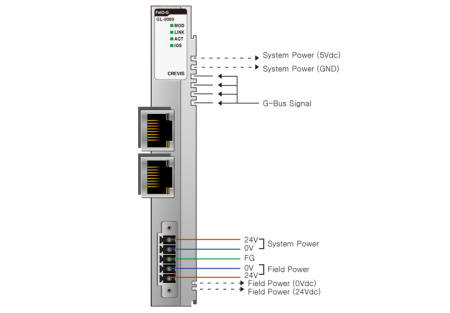

Системное питание	Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 28.8 В DC Защита от напряжения обратной полярности
Полевое питание	Напряжение питания: 24В DC (номин.)
Макс. ток цепей полевого питания	8 A DC
Питание модулей расширения	1.0 A при 5 В DC (встроенный источник питания)
Гальваническая изоляция	Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция
Подключение	Макс. сечение проводов 2.0 мм² (AWG 14)
Вес	76 г
Габариты модуля	22 мм x 109 мм x 70 мм
